使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
45
/
72
5 常用功能说明
注:以下功能介绍涉及的参数完整说明请参考完整参数表。

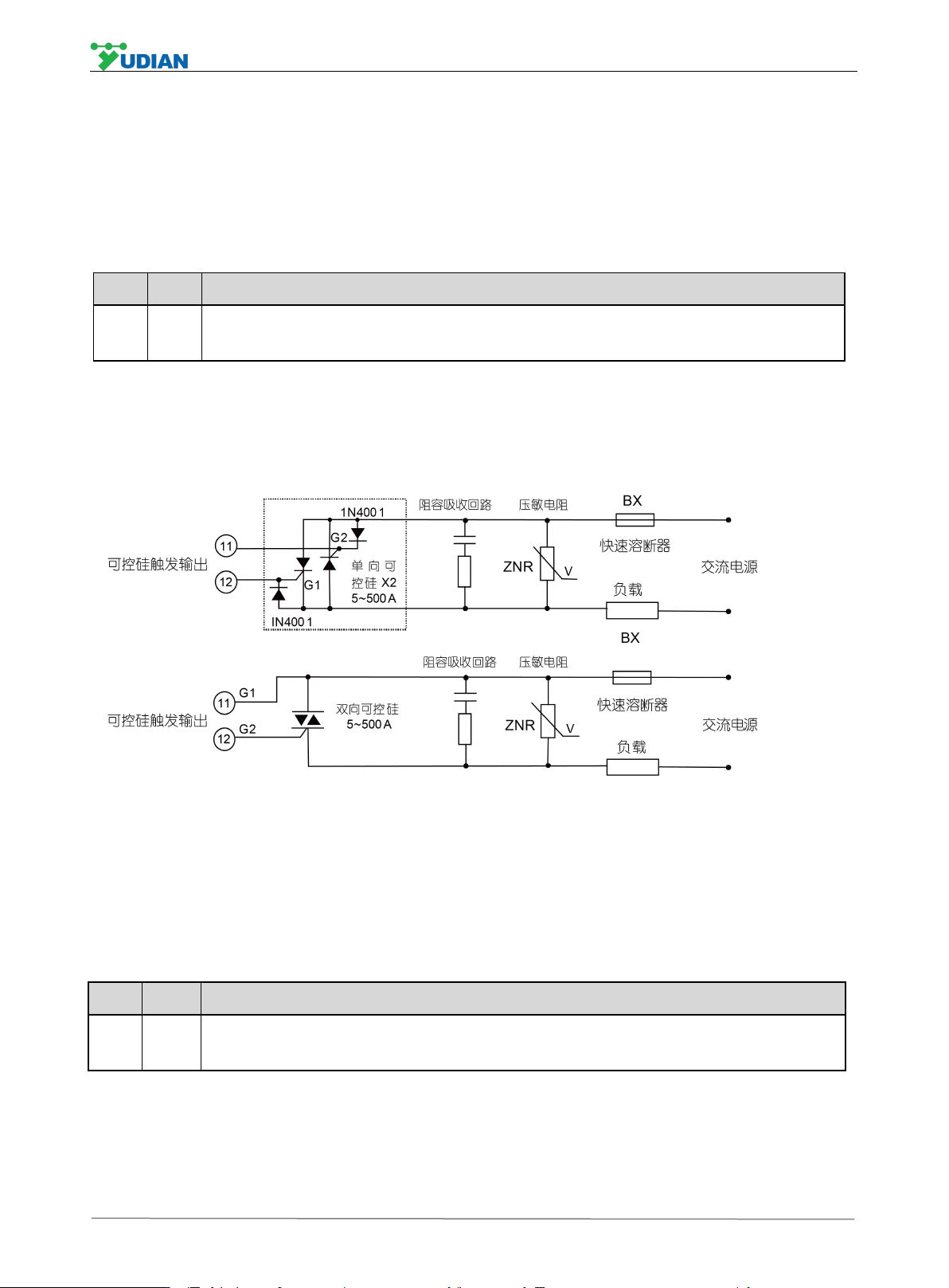

5.1 可控硅触发输出功能
5.1. 1 单相移相触 发输出
参数
设置值
说 明
OPt
OPt
PHA1
PHA1
可控硅单相移相触发输出,可控硅为5-500A,如使用更大规格可控硅请订货时说明。
它能通过控制可控硅(2 个单向反并或 1 个双向可控硅)的导通角来实现连续的加热功率调整,而且针对正弦波的特
性进行功率的非线性修正,实现理想的控制效果。触发器采用了自同步技术,所以允许仪表电源和加热器电源不同。移相
触发会给电网带来高频干扰,建议增加 RC 阻容电路,应用时还要注意其它电器的抗干扰性是否能满足要求。
注 1:采用移相触发时必须加阻容吸收及压敏电阻以改善可能产生的谐波干扰。
注 2:推荐使用可控硅功率模块,一个功率模块内部包含 2 个单向可控硅,如图中虚线部分。
注 3:采用 K60 模块时,负载电源为 380VAC;采用 K50 模块时,负载电源范围缩小为 200~240VAC。
5.1. 2 单相/三相过 零触发输出
参数
设置值
说 明
OPt
OPt
SSr
SSr
可控硅单相/三相过零触发输出,可控硅为5-500A,如使用更大规格可控硅请订货时说明。
利用调整接通-断开的时间比例来调整输出功率,周期通常为0.5-4.0秒。根据负载的电压选择合适的压敏电阻以保护
可控硅,K1模块输出接线与单相移相触发输出相同,三相过零接线见下图:

使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
46
/
72
5.2
位置比例输出功能
5.2. 1 无反馈位置 比例输出
设置此输出后 OPH 如果小于 100,仪表会在上电时自动整定阀门位置,即上电时自动关闭阀门,时间为阀门行程时
间。OPH 参数可以在测量值 PV 小于参数 OEF 条件下限制最大阀门开度,若设置 OPH=100,则仪表会在输出为 0%及
100%时自动整定阀门位置,上电时将不自整定阀门位置以缩短开机时间。
参数
设置值
说 明
OPt
OPt
nFEd
nFEd
为无阀位反馈信号位置比例输出
Strt
Strt
60
60
为阀门行程时间,出厂默认值为60S,需按阀门实际行程时间修改
5 . 2 . 2 有 反 馈 位 置 比 例 输 出
在有反馈位置比例输出时,需要做阀门位置自整定,仪表会先自动关闭阀门,然后再全开阀门,测量反馈信号来整定
阀门位置并保存。阀门位置自整定完毕后,仪表会自动将参数OPt设置为FEd,阀门位置信号保存在SPSL、SPSH参数。
进行正常控制时如果反馈信号超过量程2%会认为反馈信号异常而自动按无阀门反馈信号模式进行控制,同时在下显示窗显
示“FErr”提示出错。反馈信号可以是1K电阻(需配V5模块)或0~5V/1~5V信号(电流0~20mA/4~20mA可并联电阻转
换)。推荐使用A2、E2等带光柱指示的仪表面板,光柱可指示阀门开度而非仪表运算的输出值。
注:当设为有反馈位置比例输出时,请勿设置测量输入信号为
0-1V
及以上电压信号或设置外给定功能。
参数
设置值
说 明
OPt
OPt
FEd/FEAt
FEd
/
FEAt
其他参数设置及接线都完成后,设置为FEAt开启阀门位置自整定
SPSL
SPSL
0
0
为阀门位置下限,阀门位置自整定后自动写入

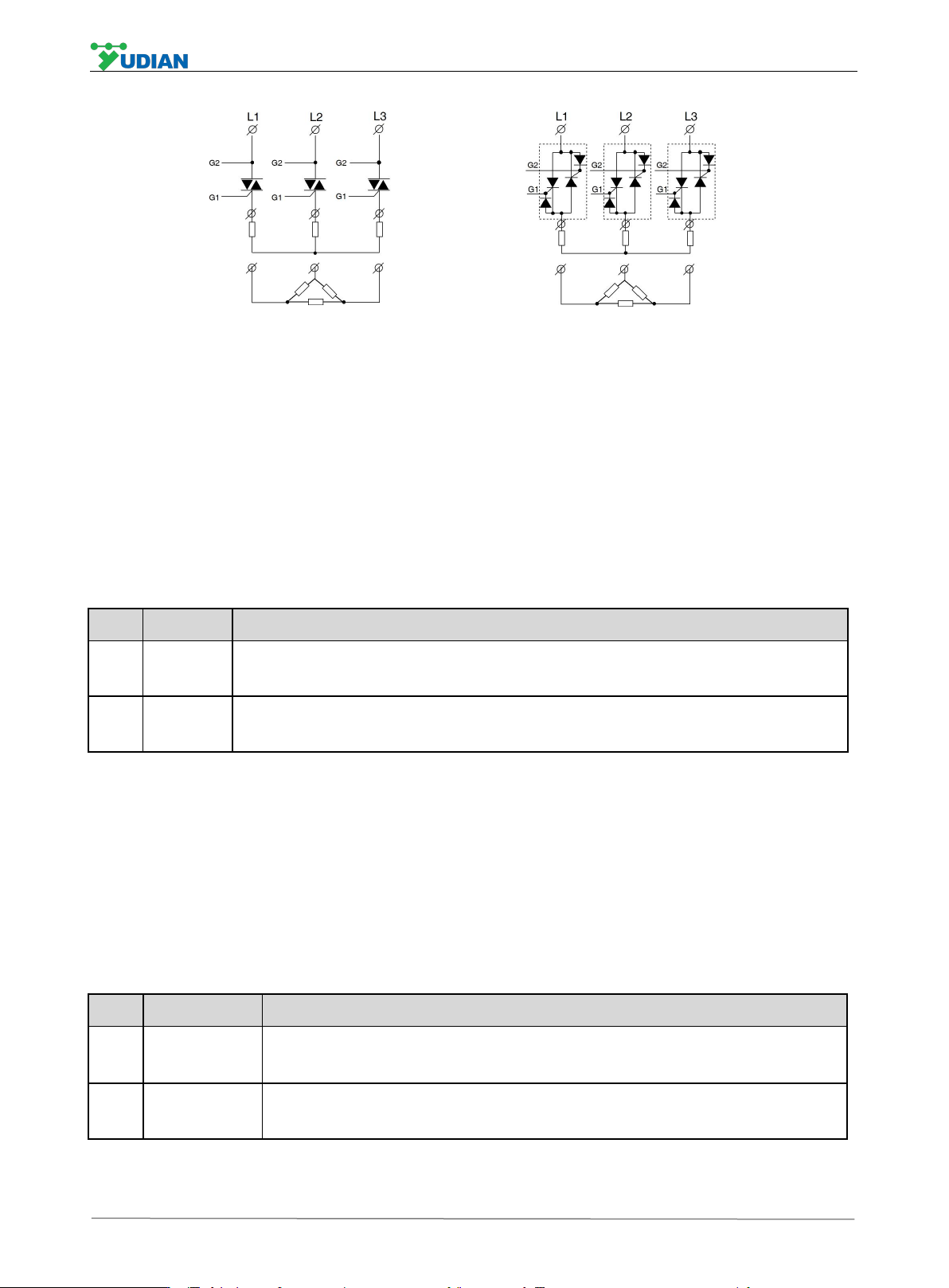

K3 三相三线星型、
三角型接线图(双向可控硅)
K3 三相三线全控功率模块星型、
三角型接线图(单相可控硅反并联)

使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
47
/
72
SPSH
SPSH
1000
1000
为阀门位置上限,阀门位置自整定后自动写入
5.3 外部事件输入功能
在 MIO 插座(或设置 bAud=1,在 COMM 插座安装 I2/I5 模块)上安装 I2、I5 模块,则可在外部连接开关,通过开关
通断来执行控制功能,实现运行停止切换、双给定值切换、手/自动切换等功能。
参数
设置值
说 明
Et
RuSt、SP1.2等
RuSt
SP1.2
等
设置不同选项,实现外部开关控制仪表功能切换
5.4 快速整定 AAT 功能
传统的周期振荡自整定,需要 2 个周期才可以整定出 PID 参数,需要的调试时间较长。快速整定功能是在仪表上电后
且处于满功率加热输出状态时,分析升温曲线就可计算出 PID 参数,无需周期振荡就可以预先设置好 PID 参数,大部分情
况首次加热即可实现准确控制,大大缩短调试时间。若 AAT 还未自动完成仪表就退出满功率输出状态,则 AAT 失败,终
止自整定,并不会修改 PID 参数。
参数
设置值
说 明
At
At
AAt
AAt
仪表通电运行后可以启动快速整定功能
5.5 外给定功能
外给定是指通过外部模拟量信号来改变仪表的给定值,可实现比例调节、串级调节、手操器等功能。外给定信号固定为
0-5/1-5V 电压信号。外给定功能有效时,内给定值不起作用,当外给定信号断开时自动切换内给定。
注:当设为外给定功
能有效时,请勿设置测量输入信号为
0-1V
及以上电压信号或设置有反馈位置比例输出。
参数
设置值
说 明
AF2
1或3
1
或
3
用于设置外给定功能是否有效,设定外给定信号为0-5/1-5V
SPSL
SPSL
0
0
外给定信号量程下限
SPSH
SPSH
1000
1000
外给定信号量程上限
Et
AF2
