当指示灯以 0.6 秒周期较快闪烁时，表示仪表没有通讯，而且有报警等一般错误产生。
当指示灯以 0.3 秒周期快速闪烁时，表示无通讯且存在输入超量程（如热电偶、热电阻开路）等严重错误。
指示灯常灭表示仪表没电或损坏；指示灯常亮（超过 8 秒以上）表示仪表有上电但表已损坏。
4
参数功能

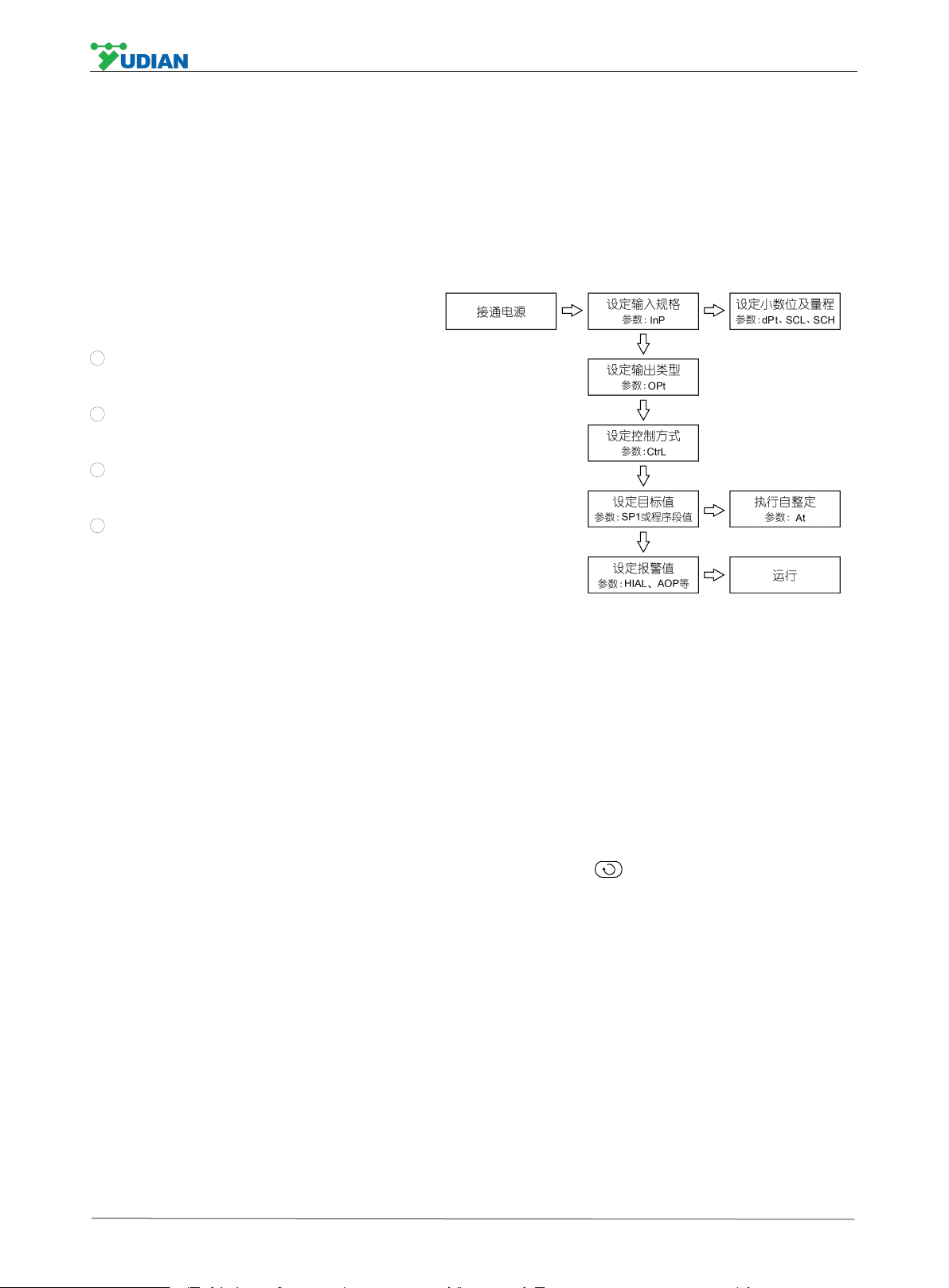

4.1 典型设定流程及常用参数
1
图内参数说明请参考完整参数表。其他功能请参
考常用功能说明。
2
输入规格选择热电偶或热电阻时无需设置输入量
程，模拟量信号输入或需要变送功能时才设定量程。
3
控制方式选择 APID 或 nPID 时才需要执行自整
定，自整定必须在设备可正常工作的状态下执行。
4
设置结束后如仪表处于停止或暂停状态时需要手
动运行或上位机执行运行指令。
4.2
参数锁及自定义参数表
4.2. 1 参数锁 Loc
参 数 锁 L o c 可 提 供 多 种 不 同 的 参 数 操 作 权 限 及 进 入 完 整 参 数 表 的 密 码 输 入 操 作 ， 其 功 能 如 下 ：
Loc=0，允许修改现场参数、允许在基本显示状态下直接修改给定值；
Loc=1，禁止修改现场参数、允许在基本显示状态下直接修改给定值；
Loc=2~3，允许修改现场参数，但禁止在基本显示状态下直接修改给定值；
Loc=4~255，不允许修改 Loc 以外的其它任何参数，也禁止全部快捷操作；
设置 Loc=密码（密码可为 256~9999 之间的数字，初始密码为 808）并按
确认，可进入显示及修改完整的参数
表，一旦进入完整参数表，则除只读参数除外，其余所有的参数都是有权修改的。
Loc 参数还可设置通讯写入限制，具体内容请查看通讯协议说明；手/自动功能和 AT 功能为独立设置控制。
4.2. 2 自定义参数 表
AI-8 的参数表可编程定义功能，能为你自定义仪表的参数表，为保护重要参数不被随意修改，我们把在现场需要
显示或修改的参数叫现场参数，现场参数表是完整参数表的一个子集并可由用户自己定义，能直接调出供用户修改，而完
整的常数表必须在输入密码的条件下方可调出。
参数 EP1~EP8 可让用户自己定义 1~8 个现场参数，如果现场参数小于 8 个，应将没用到的第一个参数定义为
nonE，例如：我们需要的参数表有 HIAL、HdAL、At 等三个参数，可将 EP 参数设置如下：EP1=HIAL、EP2=HdAL、
EP3=At、EP4=nonE
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
34
/
72
4.3 完整参数表
完整参数表分报警、调节控制、输入、输出、通讯、系统功能、给定值/程序及现场参数定义等共 8 大块，参数如
下：
参数
参数含义
说 明
设置范围
Addr
Addr
通讯地址
Addr参数用于定义仪表通讯地址，有效范围是0~80。在同一条通讯线路上的仪表
应分别设置一个不同的Addr值以便相互区别。
0~99
bAud
bAud
波特率
bAud参数定义通讯波特率，可定义范围是0~28800bit/s，当波特率超过9600bit/s
且使用的四位数码管显示时，如设置19.20代表19200bit/s；当COM位置不用于通讯
功能时，可由bAud参数设置将COM口作为其它功能使用：
BAUD=0将COMM口作为0-20ma测量值变送输出；
BAUD=1，作为外部开关量输入，功能同MIO位置，当MIO位置被占用时可将I2模
块装在COMM位置；
BAUD=2将COMM口作为AU1+AL1输出，适合小尺寸仪表；
BAUD=3将COMM口作为AU1+AU2输出，适合小尺寸仪表；
BAUD=4将COMM口作为4~20mA测量值变送输出；
BAUD=8将COMM口作为0~20mA给定值变送输出；
BAUD=12将COMM口作为4~20mA给定值变送输出。
0~28800
AFC
AFC
通讯模式
AFC参数用于选择通讯模式，其计算方法如下：
AFC=A×1+D×8+F×32+G×64；
A=0，仪表通讯协议为标准MODBUS;A=1，仪表通讯协议为AIBUS;A=2，仪表通
讯协议为MODBUS兼容模式;A=4，仪表通讯协议为兼容S6模块通讯功能。
D=0，无校验；D=1，偶校验。
F=0，外给定和阀位反馈上限为5V；F=1，外给定和阀位反馈上限为10V。
G=0，正常使用AUX；G=1，AUX做事件输入。
注：AFC设置为MODBUS协议下支持03H（读参数及数据）及06H（写单个参数）
两条指令。其中AFC=0、4时，03H指令一次最多可读20个字的数据；AFC=2时，
03H指令读取数据固定为4个字。具体内容请查看通讯协议说明。
0~255
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
35
/
72
InP
I
nP
输入规格
代码
注：设置 InP=10 时，可自定义输入非线性表格，或付费由厂家输入。
0 K
21 Pt100
1 S
22 Pt100（-80.00~+300.00℃）
2 R
25 0~75mV电压输入
0~20mA电流输入（仅限D61，需备注
J4输入）
3 T
27 0~400欧电阻输入
4 E
28 0~20mV电压输入
5 J
30 0~60mV电压输入
6 B
31 0~1V电压输入
7 N
32 0.2~1V电压输入
8 WRe3-WRe25
33 1~5V电压输入
9 WRe5-WRe26
34 0~5V电压输入
10 用户指定的扩充输入规格
35 -20~+20mV电压输入
12 F2幅射高温温度计
37 -5V~+5V电压输入
13 T（0~300.00℃）
38 10~50mV电压输入
15 MIO输入1（安装I44、I45
4~20mA）
39 15~75mV电压输入
4~20mA电流输入（仅限D61，需备注J4
输入）
16 MIO输入2（安装I44、I45
42 0~10V电压输入
17 K（0~300.00℃）
43 2~10V电压输入
18 J（0~300.00℃）
44 -10V~+10V电压输入
19 Ni120
20 Cu50
AOP
AOP
报警输出
定义
AOP 的 4 位数的个位、十位、百位及千位分别用于定义HIAL、LoAL、HdAL 和
LdAL 等 4 个报警的输出位置，如下：
AOP = 3 3 0 1 ;
LdAL HdAL LoAL HIAL
数值范围是 0-9，0 表示不从任何端口输出该报警，1、2、3、4 分别表示该报警
由 AL1 、 AL2 、 AU1 、 AU2 输出 ；5 、 6、7 、 8 分别 表 示 该报 警由 AL1 、AL2 、
AU1、AU2 输出且报警生效时会强制主输出OUTP为0或者为Ero定义的值（由AF2
设置）；9 表示强制主输出 OUTP 为 0 或者为 Ero 定义的值（由 AF2 设置），但是
没有报警输出。
例如设置 AOP=3301，则表示上限报警 HIAL 由 AL1 输出，下限报警 LoAL 不输
出、HdAL 及 LdAL 则由 AU1 输出，即HdAL 或 LdAL 产生报警均导致 AU1 动作。
注 1：当 AUX 在双向调节系统作辅助输出时，报警指定AU1、AU2 输出无效。
注 2：若需要使用 AL2 或 AU2，可在 ALM 或 AUX 位置安装 L3 双路继电器模
块。
0~9999
