使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
26
/
72

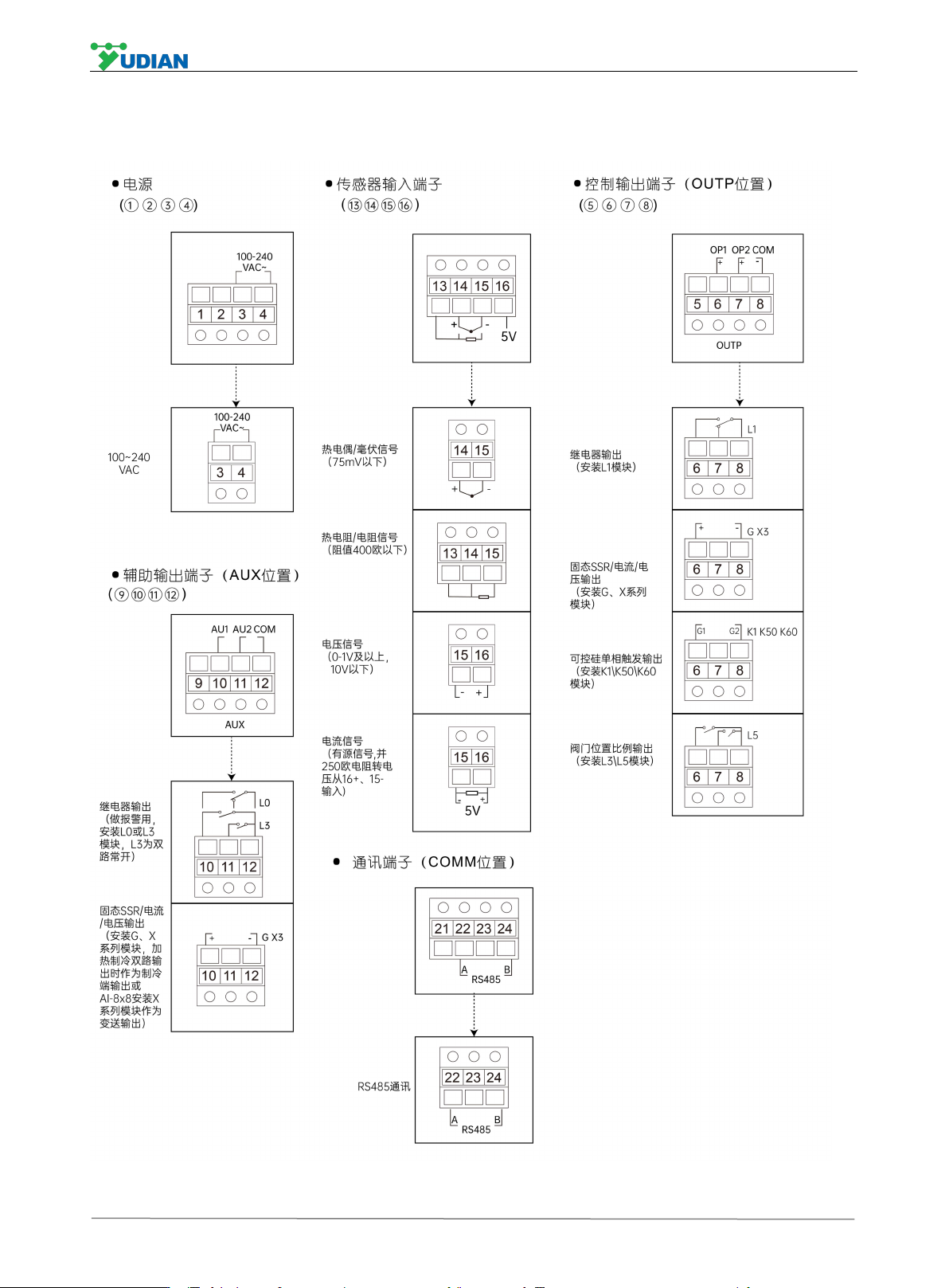

2.2.32 E7 型面板仪表（22.5X100mm）接线图如下：
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
27
/
72
2.2. 4 热电偶冷端 补偿方式说明
利用接线方式选择热电偶冷端自动补偿模式：采用热电偶作为输入信号时，根据热电偶测温原理，需要对热电偶冷
端进行温度补偿，AI仪表可测量仪表后部接线端附近温度对热电偶冷端进行自动补偿，但由于测量元件的误差、仪表本身
发热及仪表附近其它热源等原因，常导致自动补偿方式偏差较大，最坏情况时可能超过2℃。故对测量温度精度要求较高
时，可外置一只接线盒，将PT100电阻（需另行购买）及热电偶冷端都放在一起并远离各种发热物体，这样由补偿造成的
测量不一致性可小于0.3℃。由于PT100电阻本身误差原因可能造成室温有少许误差，可用ScB参数加以修正。将外接的热
电阻改为精密固定电阻，还可实现恒温槽补偿功能。如果将外接的电阻改为短路线，可实现冰点补偿，此时要求将热电偶
冷端（热电偶或补偿导线与普通导线连接处）放置在冰水混合物（0℃）内，其补偿精度可高可达0.1℃以上。

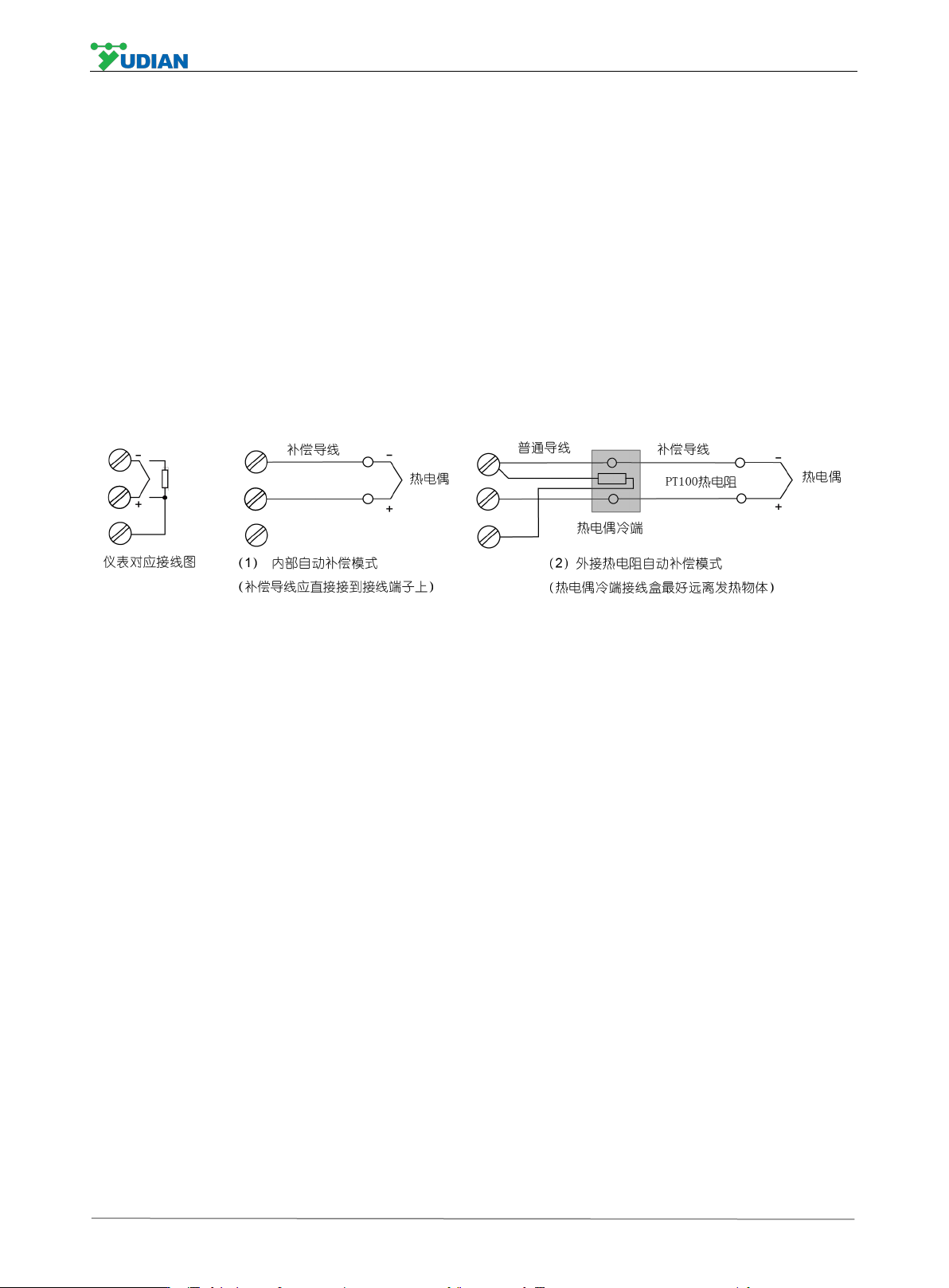

2种补偿模式接线图如下：
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
28
/
72
3 显示及操作

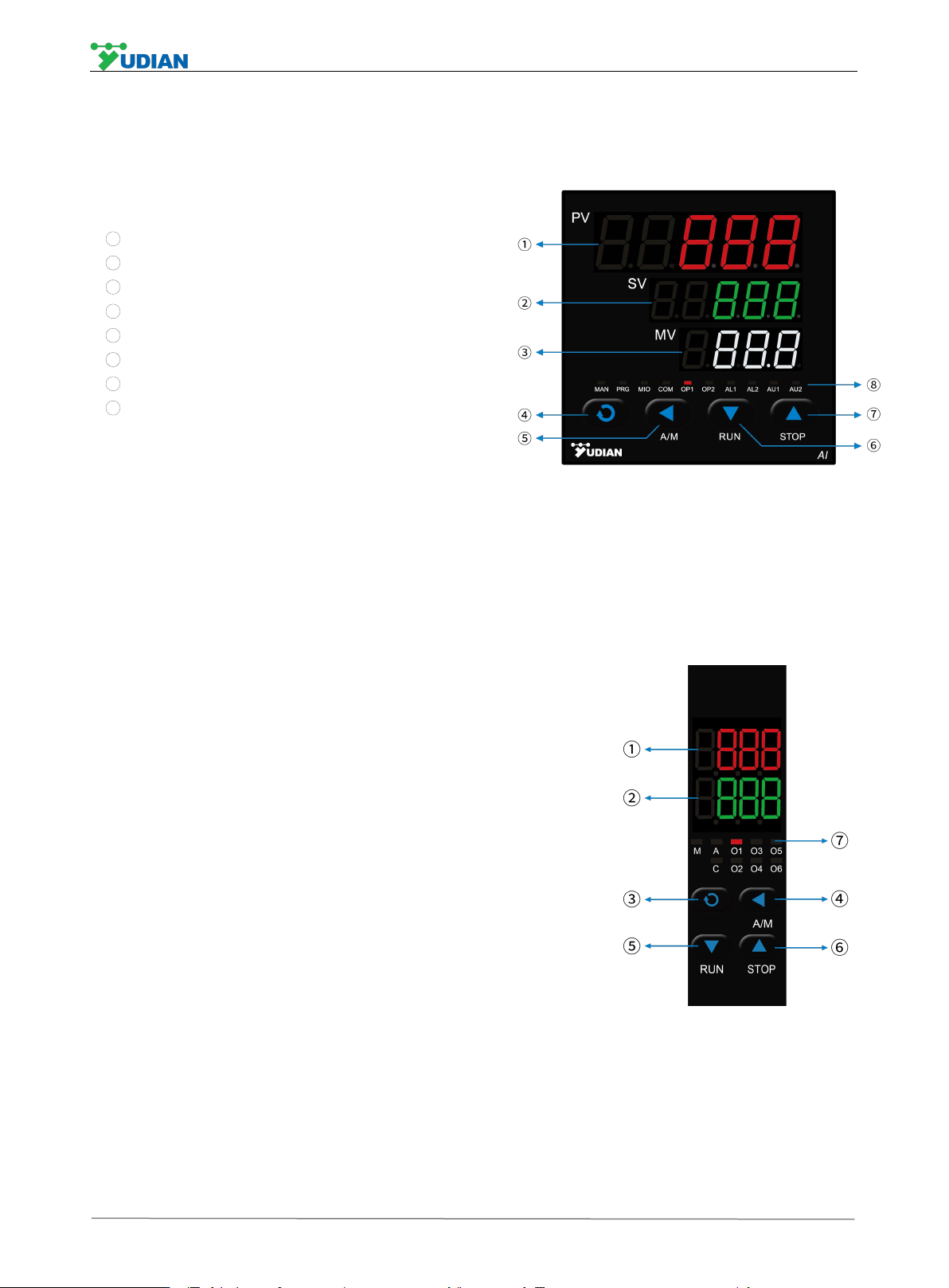

3.1 盘装仪表面板说明
带显示导轨表面板说明
1
上显示窗，显示测量值 PV、参数名称等
2
中显示窗，显示给定值 SV、报警代号、参数值等
3 下显示窗，显示输出百分比 MV
4
设置键，用于进入参数设置状态，确认参数修改等
5 数据移位（兼定点控制操作）
6
数据减少键（兼运行/暂停操作）
7
数据增加键（兼停止操作）
8
10 个 LED 指示灯，MAN 灯亮表示处于手动输出状
态；PRG 灯亮表示处于程序运行状态，闪烁表示处于等待
功能状态； MIO、OP1、OP2、AL1、AL2、AU1、AU2
灯分别对应相应位置模块输入输出动作；COM 灯闪烁表示
正与上位机通讯。
① 上显示窗，显示测量值 PV、参数名称等
② 下显示窗，显示给定值 SV、报警代号、参数值等
③ 设置键，用于进入参数设置状态，确认参数修改等
④ 数据移位（兼定点控制操作）
⑤ 数据减少键（兼运行/暂停操作）
⑥ 数据增加键（兼停止操作）
⑥ 数据增加键（兼切换显示下一通道）
⑦9 个 LED 指示灯，其中 M、A 对应有手自动和
MIO 输入功能的型号、O1、O2、O3、O4、O5、O6
分别对应 OP1、OP2、AU1、AU2、AL1、AL2；C 灯闪亮表示正与
上位机通讯。
