使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
28
/
72
3 显示及操作
3.1 盘装仪表面板说明
带显示导轨表面板说明
1
上显示窗，显示测量值 PV、参数名称等
2
中显示窗，显示给定值 SV、报警代号、参数值等
3 下显示窗，显示输出百分比 MV
4
设置键，用于进入参数设置状态，确认参数修改等
5 数据移位（兼定点控制操作）
6
数据减少键（兼运行/暂停操作）
7
数据增加键（兼停止操作）
8
10 个 LED 指示灯，MAN 灯亮表示处于手动输出状
态；PRG 灯亮表示处于程序运行状态，闪烁表示处于等待
功能状态； MIO、OP1、OP2、AL1、AL2、AU1、AU2
灯分别对应相应位置模块输入输出动作；COM 灯闪烁表示
正与上位机通讯。
① 上显示窗，显示测量值 PV、参数名称等
② 下显示窗，显示给定值 SV、报警代号、参数值等
③ 设置键，用于进入参数设置状态，确认参数修改等
④ 数据移位（兼定点控制操作）
⑤ 数据减少键（兼运行/暂停操作）
⑥ 数据增加键（兼停止操作）
⑥ 数据增加键（兼切换显示下一通道）
⑦9 个 LED 指示灯，其中 M、A 对应有手自动和
MIO 输入功能的型号、O1、O2、O3、O4、O5、O6
分别对应 OP1、OP2、AU1、AU2、AL1、AL2；C 灯闪亮表示正与
上位机通讯。
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
29
/
72

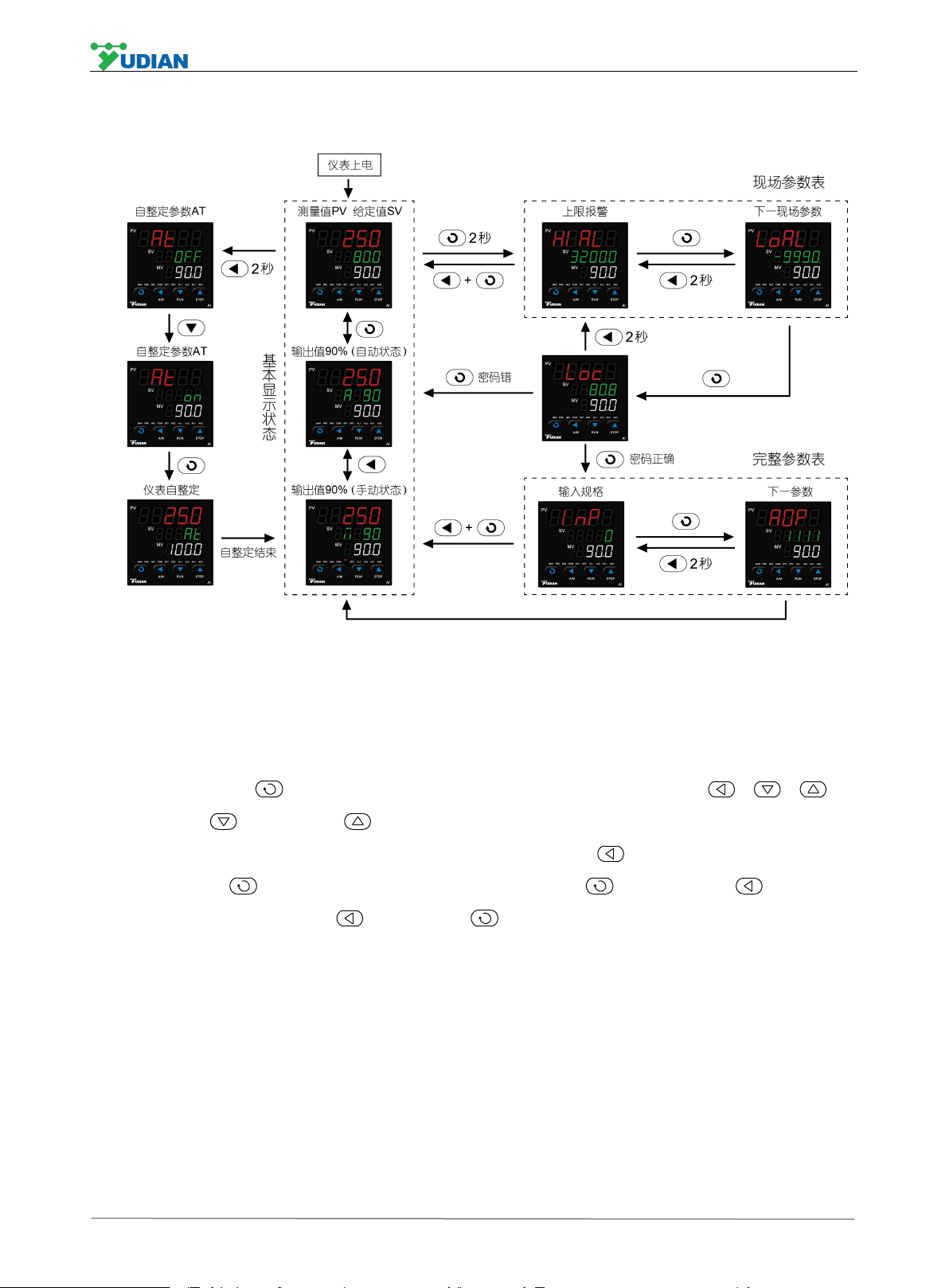

3.2 参数设置流程
3.3
操作方法
3. 3.1 设置 参数
在基本显示状态下按
键并保持约2秒钟即可进入自定义的现场参数设置状态。可直接按
、
、
等
键修改参数值。按
键减小数据，按
键增加数据，所修改数值位的小数点会闪动（如同光标）。按键并保持不
放，可以快速地增加/减少数值，并且速度会随小数点的右移自动加快。也可按
键来直接移动修改数据的位置（光
标）,操作更快捷。按
键可保存被修改的参数值并显示下一参数，持续按
键可快速向下；按
键并保持不放
2秒以上，可返回显示上一参数；先按
键不放接着再按
键可直接退出参数设置状态；如果没有按键操作，约25
秒钟后也会自动退回基本显示状态。
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
30
/
72
3. 3.2 快捷 操作说明
AI-8 系列的所有功能都可以用修改参数的方式来完成，但对于部分常用的功能，如修改给定值及程序的运行/停止操
作等等，我们设计了快捷操作来简化使用，这些快便捷方式也可以设置成禁止使用以防止误操作。
设置给定值：如果仪表使用定点控制模式（参数Pno=0时），在下显示窗显示给定值的基本显示状态下时（如下
显示窗显示输出值，可按
键切换至给定值显示状态，下同），按
键可进入修改当前给定值状态，再按
、
、
等键可直接修改给定值。
设置程序：仪表使用程序控制模式（参数Pno≥1时），在下显示窗显示给定值的状态下，按
键一下可进入程
序设置状态，首先显示的是当前运行段给定值，按
键则可显示下一个数据，每段程序按“给定值-时间-给定值”的
顺序依次排列。即使在程序正在运行时也可以修改程序。
运行控制：需要启动运行控制时按
键并保持约2秒钟使仪表下显示器显示“run”的符号即可。AI-8系列在停
止状态下将启动程序运行。对于AI-8系列且参数PAF.F=1时，如果仪表已处于程序运行状态，该操作将时程序进入保持
保持运行(HoLd)状态，该状态下时间将暂停计时，再执行一次run操作可恢复正常运行。
停止控制：在下显示窗显示给定值的状态下，按“
”键保持2秒左右使下显示器将显示“StoP”的符号即可，仪
表停止控制输出。AI-8系列停止程序运行，并且程序段号参数StEP被修改为1。
