FCS 使用说明书 1-3-2 测定的准备 （ 1 ） 模具基板的方向 在实施 FCS 时，请设置模具基板使“ Front 片”总在前面、表面位置处。 图 1-4 前侧片 （ 2 ） 模具托盘的安装 如下图所示，用附属螺钉将模具托盘 安装到玻璃模具基板上。 请在 3 处拧 上螺钉。 图 1-5 左→右传送的模具托盘安装位置 请在 3 处拧 上螺钉。 图 1-6 右→左传送的模具托盘安装位置 5
FCS使用说明书
④模具吸嘴 LNC
（放入吸嘴盒）
⑤硅胶片
（袋装）
模具基板（组）
干燥剂
（硅胶颗粒）
②
镜片布
⑥FCS 手提箱
①FCS JIG CHIP CASE
（较准片 G FCS 模具芯片）

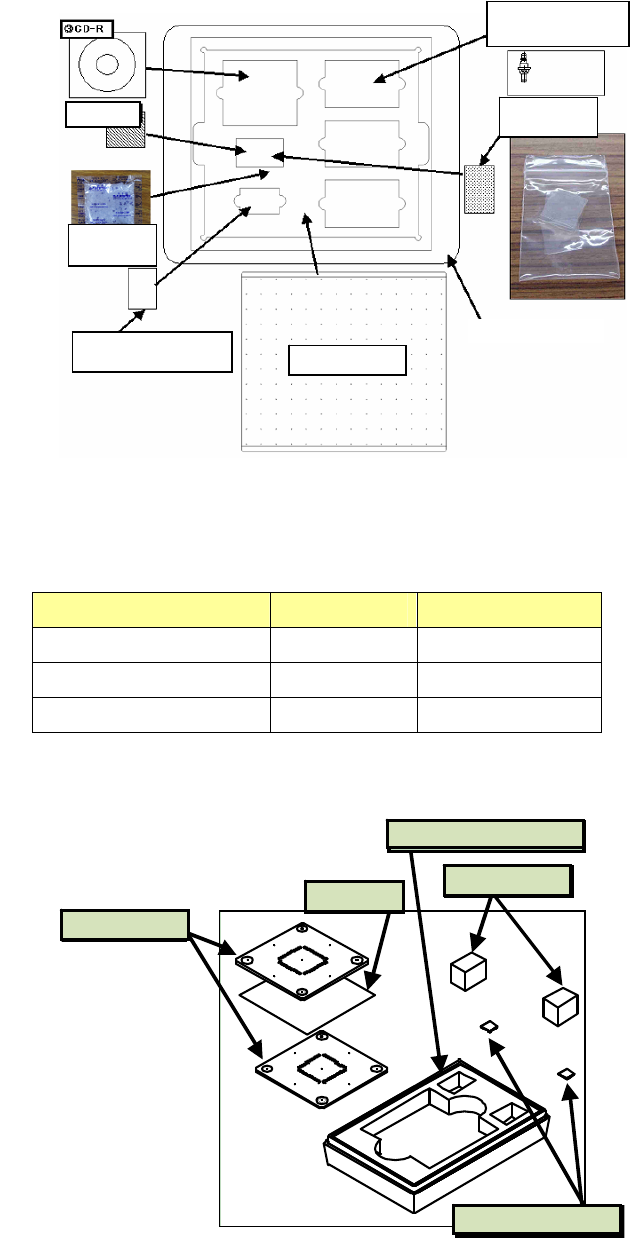

图1-2 FCS手提箱内的配置图
表1-2 塑料盒内的零件
品名 数量 货号
FCS模具芯片B 2个
40020304
校准片G 2张
40011453
纸 1张
プラスチックケース
CALピースG
インナーC
FCS 冶具チップB
紙
塑料盒
纸
C 内容物
校准片 G
FCS 模具芯片 B
图1-3 塑料盒内的配置图
4
FCS使用说明书
1-3-2 测定的准备
（1） 模具基板的方向
在实施FCS时，请设置模具基板使“Front片”总在前面、表面位置处。
图 1-4 前侧片
（2） 模具托盘的安装
如下图所示，用附属螺钉将模具托盘安装到玻璃模具基板上。
请在 3 处拧上螺钉。
图 1-5 左→右传送的模具托盘安装位置
请在 3 处拧上螺钉。
图 1-6 右→左传送的模具托盘安装位置
5
FCS使用说明书
（3） 粘贴标签与硅胶片的粘贴
将粘贴标签按照下图所示粘贴至玻璃模具基板。
除去最外圈，对 216 点（ 12×18）标 记 ，请 按
照每 9 点（ 3×3）标记上均等地粘贴 1 片粘贴
标签（□40mm）。
注意：请在9点的四角标记位置沿XY方向各自
保留2mm以上的余量进行粘贴。
请粘贴 1 张硅胶片（□20mm）。
粘贴时请相对 2 个标记左右均等，且避开粘
贴标签和铝框。
图 1-7 粘贴标签与硅胶片的位置
