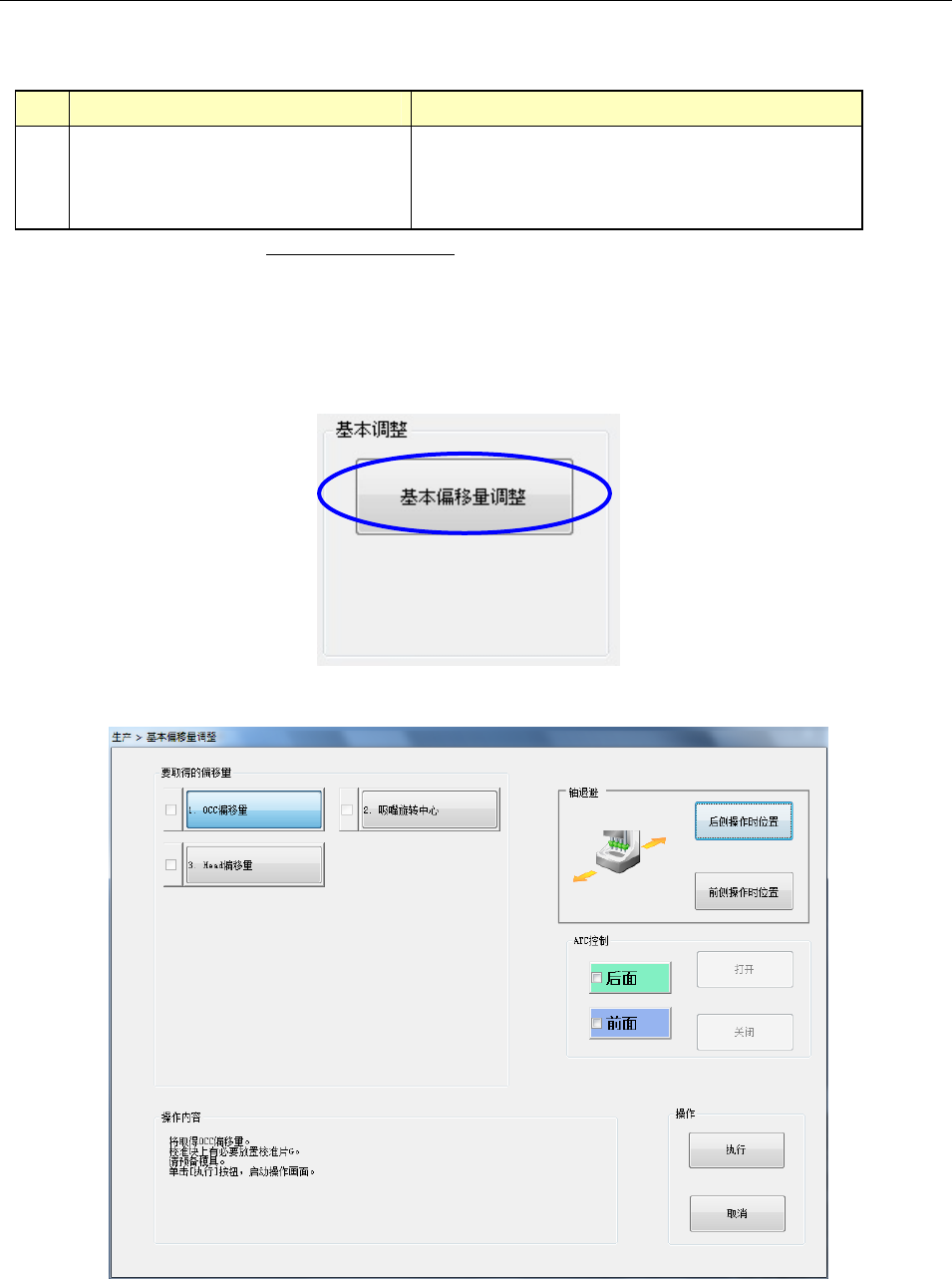

FCS 使用说明书 3-2 基本偏移量调整 在基本偏移量调整中能够设置的项目如下表所示。 表 3-1 基本偏移量调整的设置项目 No. 项目 设置的内容 1 FCS 基本偏移量调整 “ 1. OCC 偏移量” “ 2. 吸嘴旋转中心” “ 3. Head 偏移量” * 注： 各偏移量的取得一定要按表中的顺序进行。 （具体请参照“（ 2 ） 偏移量参数的依赖关系”。） 如果搞错顺序，不能保证精度。 基本偏移量调整，需要取得构成偏移量的各项…
FCS使用说明书
第 3 章 故障分析
本章对精度调整的结果达不到判定值标准时的处理方法进行说明。
3-1 各种具体情况下的修正和调整
3-1-1 贴片结果异常警报
当显示贴片结果异常警报时，可使用FCS的校准功能，测定吸嘴的偏芯量。
具体的偏芯量测定方法，请参见“エラー! 参照元が見つかりません。 基本偏移量调整”。
根据校准的结果，用以下的某个方法进行修正或调整偏移量。
① 通过[基本偏移量调整]重新取得OCC偏移量以后的各种参数。
② 然后请重新执行精度调整。
3-1-2 精度调整的结果达不到判定值标准时（激光）
当再次执行精度调整后，激光定心测定结果的CPK值仍达不到判定值标准范围时，请按下述“エ
ラー! 参照元が見つかりません。 基本偏移量调整”说明对装置的状态进行校准。
根据校准结果
① 参照“3-2 基本偏移量调整”，利用基本偏移量调整功能重新取得“OCC”、“吸嘴旋转中
心”以及“Head”偏移量。
② 然后重新执行精度调整。
3-1-3 偏芯量大
偏芯量通常最大为0.08mm左右。偏芯量即使大，也不一定对贴装精度产生影响。
如果偏芯量大且贴装精度不是良好，建议对该贴装头进行保养。
36
FCS使用说明书
（1） 设置项目
表3-2 设置项目
No.
项目 设置的内容
1
要取得的偏移量 可以从1～3中的某一个开始调整，但由于偏移量参数的依
赖关系，从上位参数开始实施时，一定要持续实施到下位
参数。但是，如果OCC偏移量（装配角度）的变动在±0.3
°以内，下层的参数就不需要重新取得。
（2）
偏移量参数的依赖关系
为了保持贴装精度而必需的偏移量参数，具有相互依赖的关系。
如果以错误的顺序取得偏移量参数，就不能保证贴装精度。
按照[基本偏移量调整]取得偏移量参数，可以正确地保持偏移量参数的一致性。
偏移量参数有4个层次。
如果上位层次的参数发生变动，位于其下层的偏移量参数必须全部重新取得。
但是，如果OCC偏移量（装配角度）的变动在±0.3°以内
，下层的参数就不需要重新取得。
表3-3 偏移量参数的层次
层次 A
OCC 偏移量
层次 B 吸嘴旋转中心偏移量
层次 C Head 偏移量
层次 D 贴片综合偏移量
（3） 中断调整
偏移量的取得完成后，勾选框内出现勾选记号。
如果在上位参数被打勾而下位参数未被打勾的状态下按下[取消]按钮，会出现以下的询问。

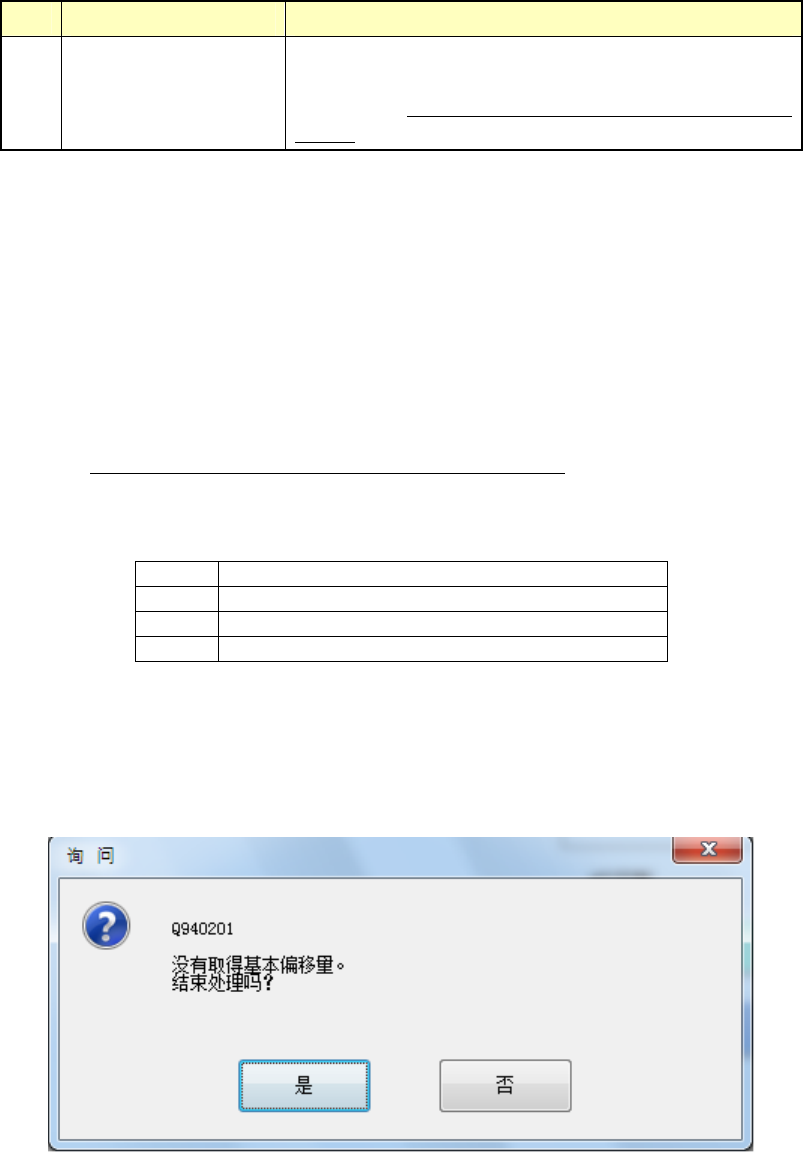

图3-3 基本偏移量调整未完成的询问
