FCS使用说明书
注意:于FCS设定值 (测量值) 的保存
在各种偏移量取得对话框 (测量用对话框) 中有[OK] 和 [取消]按钮。
即使选择[OK] ，也不保存此时的数据。
若按下了[FCS 设定] 画面中的 [OK] 按钮，则显示是否实施保存的对话框。在该对话框中选择 [是]，则 保
存初期数据。
对话框上的各按钮操作结果，如表 2-13 设定值保存确认对话框项目 所示。

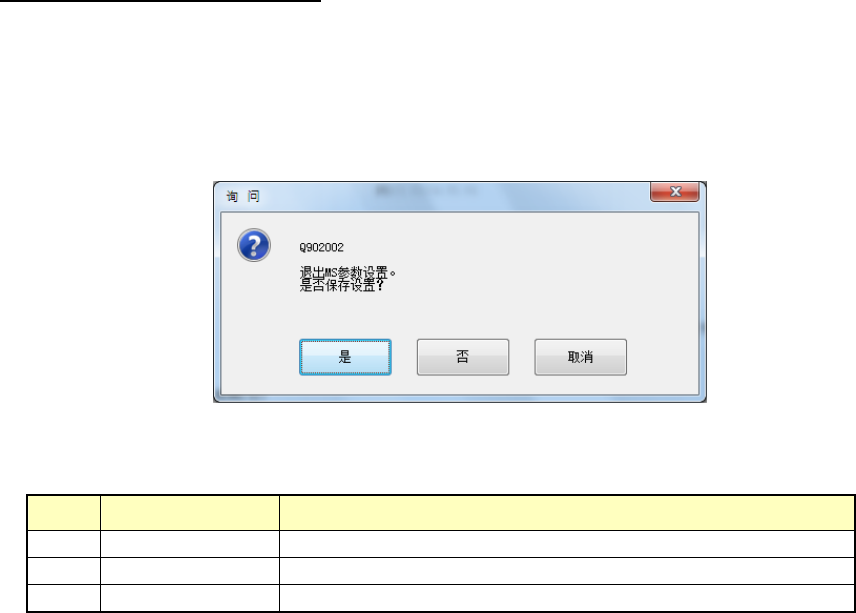

图 2-20 设定值保存确认对话框
表 2-13 设定值保存确认对话框项目
№ 按钮选择 处理
1
是 保存设定值，返回桌面画面。
2
否 不保存设定值，返回桌面画面。
3
取消 取消结束命令
32
FCS使用说明书
2-2-7 取得角度偏移量
角度偏移量，通过后面的 OCC 识别 FCS 模具芯片 B，当识别结果没有问题时，由对象贴片头进行吸取、
贴片，并再次由后面的 OCC 实施识别。
[1 轴的动作]
① 识别基板上的 FCS 模具芯片 B (后面 OCC)
② 吸取
③ 重置贴片
④ 吸取
⑤ 旋转至贴片角度
⑥ 贴片
⑦ 偏差量的识别(后面 OCC)
之后，重复④～⑦( 0,90,180,270 共计 4 次)。
取得角度偏移量，在 [FCS 设定] 画面，勾选了[角度贴片综合偏移量] 的 [实施角度调整] 或者[初始化
后，调整执行角度] 中的任何一个状态下，按下[执行调整生产] 按钮，即开始执行取得动作。
图 2-21 FCS 模具芯片 B 贴片角度识别画面
33
FCS使用说明书
角度偏移量取得的对象贴片头所在站台的基板未夹紧时，显示下图[基板传送] 画面。
图 2-22 基板搬送画面
基板夹紧后，后面 OCC 移动至在元件吸取坐标所指定的位置，进行视图识别。不能识别时报错，进行
示教后，按下[重夹] 按钮。可以识别时，按照顺序取得从对象贴片头 1 轴至 6 轴的角度偏移量。
根据识别结果计算出的偏移量值可以在 [贴片综合偏移量输出] 画面进行确认，也可以在[贴片综合偏移
量输出] 画面，实施 MS 参数控制数据文件的更新。
(请参照「2.2.5 识别结果显示（激光）2.2.6 识别结果显示（视图）」)
●实施示教时的注意点
实施示教时，请点击[ 元件吸取坐标 ]的编辑器。
在未选择编辑器的状态时，即使选择了示教按钮，示教画面也不启动。
・ 执行 XY 示教时
在选择了[ X ]或者[ Y ]编辑器的状态下，请选择[ 示教 ]按钮。
按照 OCC 基准启动示教画面。
・ 实施 Z 示教时
在选择了[ Z ]编辑器状态下，请选择[ 示教 ]按钮。
按照 HMS 基准启动示教画面。
34
