FCS使用说明书
输出贴片综合偏移量
在[贴片精度结果] 画面，按下[贴片综合输出] 按钮，则显示[贴片综合偏移量输出] 画面。
在该画面，将 FCS 生产动作中所取得的贴片综合偏移量更新为 MS 参数等，实施与贴片综合偏移量相关
的设定。

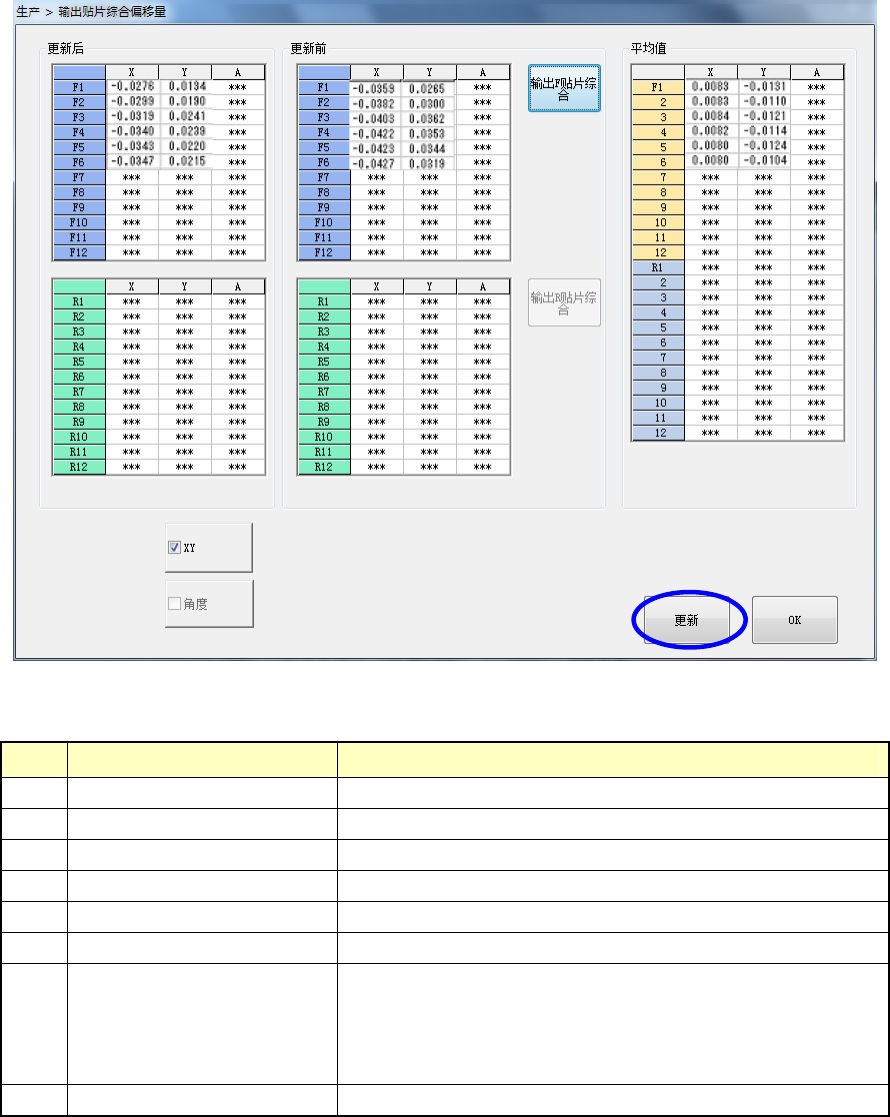

图 2-17 贴片综合偏移量输出画面（激光）
表 2-10 贴片综合偏移量输出项目
№ 项目 处理
1 读入贴片综合偏移量 显示从 MS 参数控制数据文件取得的贴片综合偏移量。
2 输出的贴片综合偏移量 显示由贴片结果求出的新的贴片综合偏移量。
3 平均值 显示各贴片头的贴片综合偏移量的误差平均值。
4 **贴片综合输出 以 csv 文件输出各贴片头贴片综合偏移量值。
5 XY 对更新的贴片综合偏移量值仅显示 XY。
6 角度 对更新的贴片综合偏移量值仅显示角度。
7 更新
设定新的贴片综合偏移量。
不实施对 MS 参数控制数据文件的写入。
向 MS 参数控制数据文件写入时，确认是否跳过 [FCS 设定]
画面。
8 OK 跳过[贴片综合偏移量输出] 画面，显示[贴片精度结果] 画面。
28
FCS使用说明书
2-2-6 识别结果显示（视图）
按下[贴片综合偏移量表示]-[视图]按钮，则显示如下图所示的[贴片精度结果]画面。
图 2-18 贴片精度结果（视图）
表 2-11 贴片精度结果的项目
№ 项目 处理
整个设备 显示装置整体的贴片结果。每一贴片头区分颜色显示(2 色)。
各个贴片头 显示每贴片头的贴片结果。每一吸嘴日时分颜色显示(6 色)。
1
显示项目
各个吸嘴 显示毎吸嘴的贴片结果。每一角度日时分颜色显示(4 色)。
2
刻度
更改贴片结果的散布图的刻度。
3 VCS
勾选为 ON 时，显示标准摄像机的暂停识别点。
勾选为 OFF 时，则不显示标准摄像机的暂停识别点。
4 S-VCS
中速 L→R
勾选为 ON 时，显示标准摄像机的无停止识别（中速）点。
勾选为 OFF 时，则不显示标准摄像机的无停止识别（中速）点。
5
54mm
S-VCS
高速 L→R
勾选为 ON 时，显示标准摄像机的无停止识别（高速）点。
勾选为 OFF 时，则不显示标准摄像机的无停止识别（高速）点。
6 VCS
勾选为 ON 时，显示选项摄像机的暂停识别点。
勾选为 OFF 时，则不显示选项摄像机的暂停识别点。
7
27mm
S-VCS
中速 L→R
勾选为 ON 时，显示选项摄像机的无停止识别（中速）点。
勾选を OFF 时，则不显示选项摄像机的无停止识别（中速）点。
8
选择设备
若在[显示项目] 中选择 [装置整体] ,则显示出各按钮的颜色。
29
FCS使用说明书
前面、后面
勾选为 ON 时，显示出指定台架的点。
勾选为 OFF 时，则不显示指定台架。
9
Head 选择
1～6
若在[显示项目] 中选择 [各贴片头] ，则显示出各按钮的颜色。
勾选为 ON 时，显示出指定贴片头的点。
勾选为 OFF 时，则不显示指定贴片头。
10
角度选择
0°90°180°270°
若在[显示项目] 中选择 [各吸嘴] ，则显示出各按钮颜色。
勾选为 ON 时，显示指定角度的点。
勾选为 OFF 时，则不显示指定角度。
11
读入贴片结果文件
通过[文件输出] 读取所输出的 csv 文件信息，在散布图中显示。
12
再次显示识别结果
通过[贴片结果文件读入] 读取文件时有效。
按下按钮，则再显示测定的状态。
13
更新前
FCS 生产时的识别结果显示在散布图中。
14
更新后
以散布图显示偏移量更新后的贴片示意。
15
Cp/Cpk 表示
切换 Cp/Cpk 的显示/非显示。
16
贴片精度
使用[Cp/Cpk 显示]按钮进行显示。
17
最大值 显示在[显示项目] 中所选择范围识别结果中最大值。
18
最小值 显示在[显示项目] 中所选择范围识别结果中最小值。
19
平均值 根据在[显示项目] 中所选择范围识别结果计算平均值，并显示。
20
3σ
根据在[显示项目] 中所选择范围识别结果计算偏差，并显示。
21
阈值
通过[Cp/Cpk 表示]按钮进行显示。
设定贴片结果的阈值。删除贴片误差大的贴片点。
22
使用[Cp/Cpk 表示] 按钮进行显示。
23
CP、CPK 根据在[显示项目] 中所选择范围识别结果和规格值计算出 CP、
CPK，并予以显示。
24
CP/CPK
规定值 设定规定值。初始值 XY:0.05、A(θ):2.5
25
输出贴片综合
显示[输出贴片综合偏差] 画面。
可以更新贴片综合偏移量，输出 csv 文件。
26
输出文件 识别结果输出到 csv 文件中。
文件保存处：D:\JUKI\DATA\FCS
文件名：FCS-RESULT_"机器 ID"_"日期时间".csv
27
关闭 返回[FCS 设定] 画面。
