FCS使用说明书
2-1-3-2 激光
设定 FCS 激光相关的执行条件。

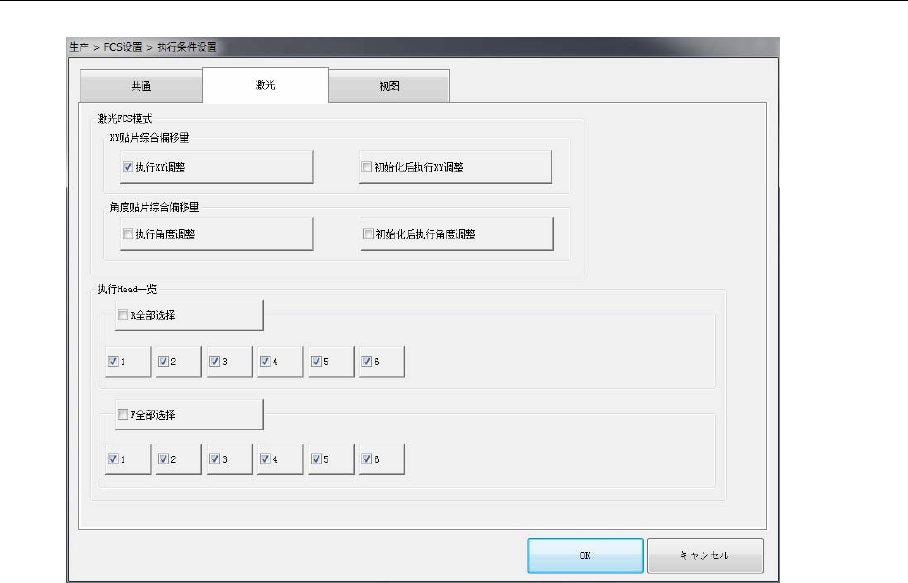

图 2-5 FCS 设定(激光)画面
(1) XY 贴片综合偏移量
在勾选了[执行 XY 调整]时，使用现在设定的贴片综合偏移量(XY)，实施 FCS 生产。
在[初始化后执行 XY 调整]为勾选的状态时，清除现在设定的贴片综合偏移量(XY)，实施 FCS 生产。
在没有勾选上述勾选按钮时，不实施计算 XY 轴偏移量的贴片生产。
(2) 角度贴片综合偏移量
在[执行角度调整]为勾选的状态时，使用现在设定的贴片综合偏移量(θ)，执行贴片综合偏移量(θ)的取得动
作。
在[初始化后执行角度调整]为勾选状态时，清除现在设定的贴片综合偏移量(θ)，执行角度贴片综合偏移量
(θ)的取得动作。
(3) 执行贴片头一览
指定 FCS 调整，或者要确认的贴片头。
对勾选的贴片头执行贴片，对没有勾选的贴片头则不执行任何动作。
16
FCS使用说明书
2-1-3-3 视图
实施视图 FCS 的执行条件的设定。
页面的构成分为 3 部分，分别为[共通]、[标准 VCS]、[选项 VCS]页面。

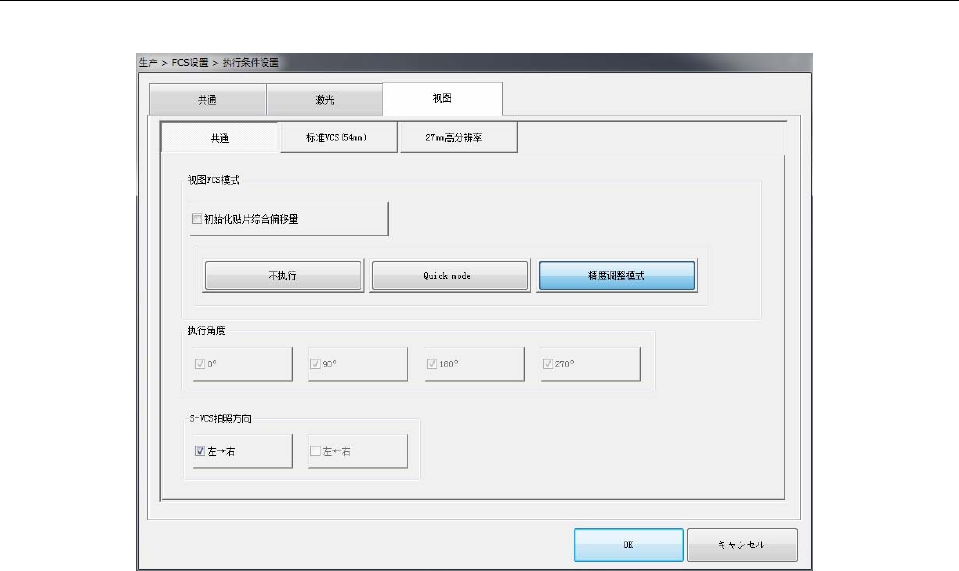

图 2-6 FCS 设定（视图）画面
(1) 视图 FCS 模式
在[将贴片综合偏移量初始化]为勾选状态时，清除视图相关的贴片综合偏移量。
选择[不执行]，则不执行视图的 FCS 生产。
选择[Quick mode]，则可以进行[执行角度]的选择/变更，执行视图时的偏移量确认用 FCS 生产。
选择[精度调整模式]，则执行为取得视图的贴片综合偏移量的 FCS 生产，为确认取得的贴片综合偏移量，
执行 FCS 生产。
(2) 执行角度
选择[Quick mode]时，可以在[0°]、[90°]、[180°]、[270°]中进行选择/变更。
选择[Quick mode]以外时，为全部选择的状态。
17
FCS使用说明书
(3) S-VCS 摄像方向
可以选择 S-VCS 摄像时识别动作的方向 [左→右]、[右→左]。
・视图标准 VCS(54mm)
指定用标准 VCS 测定贴片偏移量的贴片头。
对于勾选的贴片头，使用标准 VCS 的视图生产。
图 2-7 FCS 设定(视图标准 VCS(54mm))画面
