FCS使用说明书
1-3-2 测定的准备

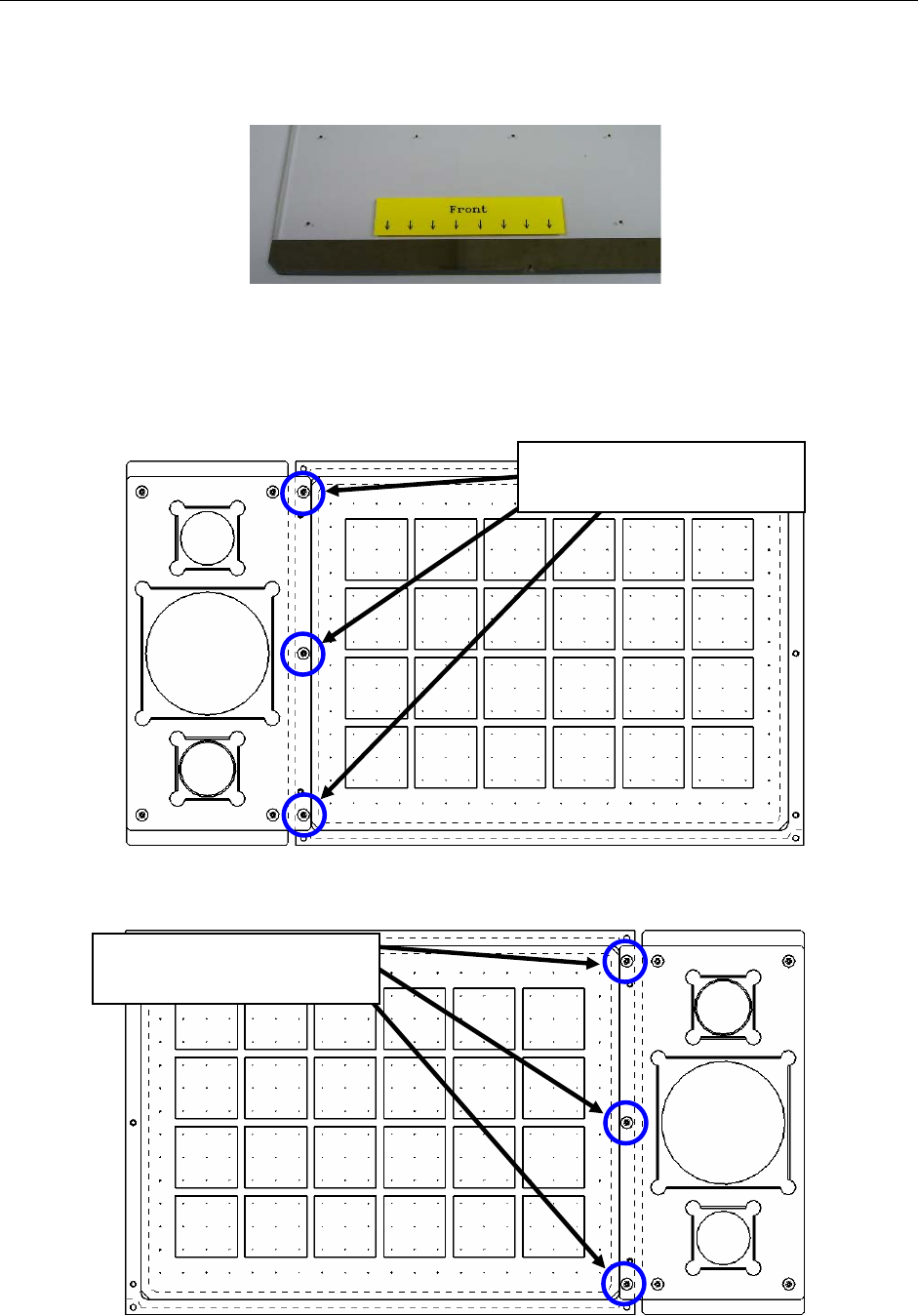

（1） 模具基板的方向
在实施FCS时，请设置模具基板使“Front片”总在前面、表面位置处。
图 1-4 前侧片
（2） 模具托盘的安装
如下图所示，用附属螺钉将模具托盘安装到玻璃模具基板上。
请在 3 处拧上螺钉。
图 1-5 左→右传送的模具托盘安装位置
请在 3 处拧上螺钉。
图 1-6 右→左传送的模具托盘安装位置
5
FCS使用说明书

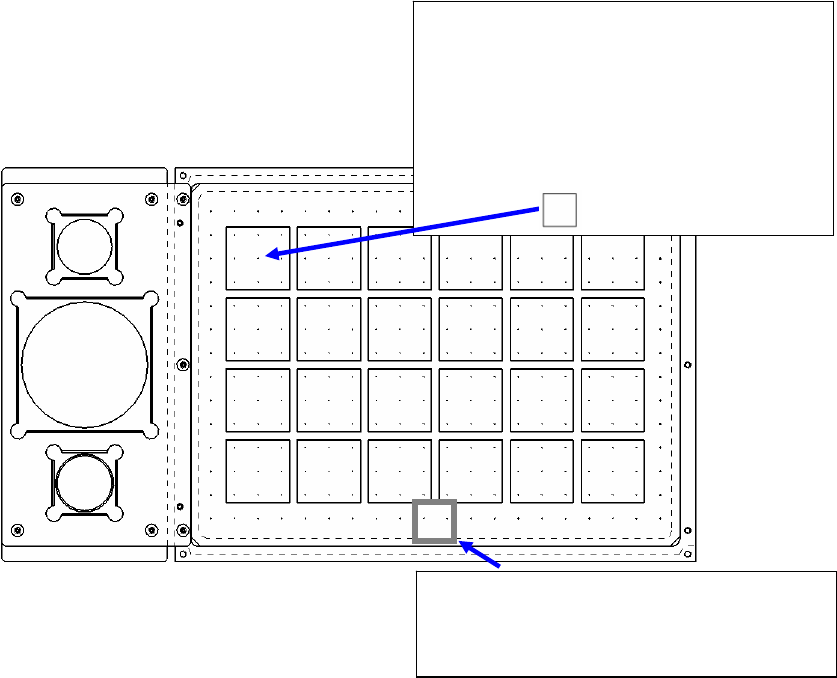

（3） 粘贴标签与硅胶片的粘贴
将粘贴标签按照下图所示粘贴至玻璃模具基板。
除去最外圈，对 216 点（ 12×18）标 记 ，请 按
照每 9 点（ 3×3）标记上均等地粘贴 1 片粘贴
标签（□40mm）。
注意：请在9点的四角标记位置沿XY方向各自
保留2mm以上的余量进行粘贴。
请粘贴 1 张硅胶片（□20mm）。
粘贴时请相对 2 个标记左右均等，且避开粘
贴标签和铝框。
图 1-7 粘贴标签与硅胶片的位置
6
FCS使用说明书

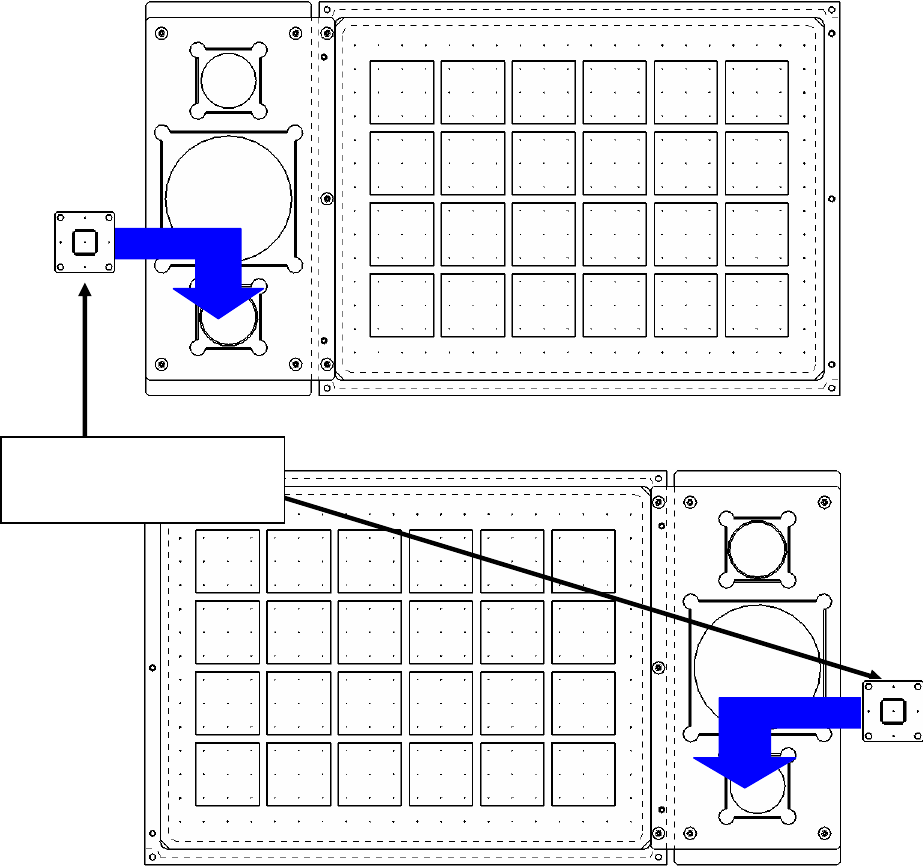

（4） 校准片G的设置
在模具托盘上如下图所示设置校准片 G。
图 1-8 左→右搬送的校准片 G 的设置位置
F
请设置为能够看到「F」标记
的朝向。
F
图 1-9 右→左搬送的校准片 G 的设置位置
7
