FCS 使用说明书 ・ 视图 -27mm 高分辨率 VCS 指定实施 27mm 高分辨率 VCS 的贴片头。 对于勾选的贴片头，使用 27 mm 高分辨率 VCS 的视图生产。 图 2-8 FCS 设定 ( 视图 27mm 高分辨率 VCS) 画面 19
FCS使用说明书
(3) S-VCS 摄像方向
可以选择 S-VCS 摄像时识别动作的方向 [左→右]、[右→左]。
・视图标准 VCS(54mm)
指定用标准 VCS 测定贴片偏移量的贴片头。
对于勾选的贴片头，使用标准 VCS 的视图生产。

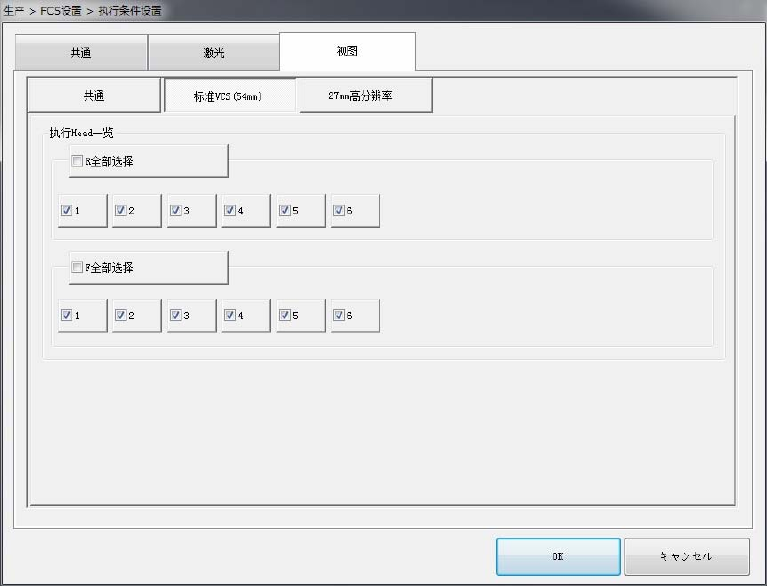

图 2-7 FCS 设定(视图标准 VCS(54mm))画面
18
FCS使用说明书
・视图-27mm 高分辨率 VCS
指定实施 27mm 高分辨率 VCS 的贴片头。
对于勾选的贴片头，使用 27mm 高分辨率 VCS 的视图生产。

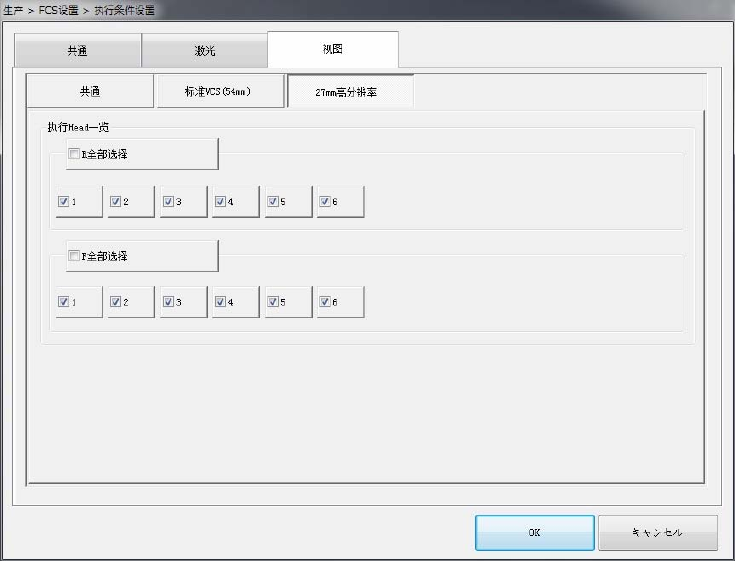

图 2-8 FCS 设定(视图 27mm 高分辨率 VCS)画面
19
FCS使用说明书
2-2 精度调整
通过精度调整，可以单独取得视图贴片综合偏移量和激光贴片综合偏移量的 XY 偏移量与角度偏移。
视图贴片综合偏移量的取得步骤，在“2.2.2 视图贴片综合偏移量测定”中进行说明。
XY 偏移量取得的步骤，在“2.2.3 XY 偏移量取得用贴片”中进行说明。
角度偏移量取得的步骤，在“2.2.4 角度偏移量取得”中进行说明。
2-2-1 开始偏移量测定
按下［FCS 设定］画面的［执行调整生产］按钮，显示生产开始前对话框。
在没有进行吸取位置的示教时，请按下[追踪] 按钮，执行吸取位置的示教。
按下<START> 开关，则开始 FCS 生产。

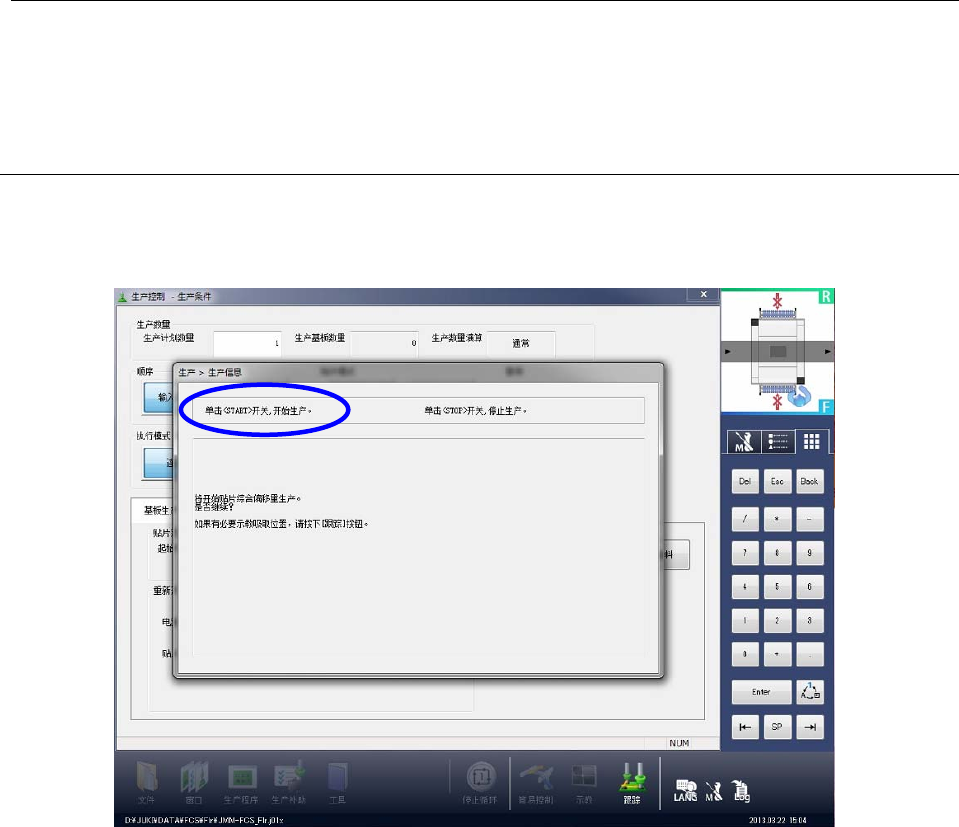

图 2-9 FCS 生产开始前对话框
20
