表 2-4 FCS 生产开始前对话框项目
№ 项目 处理
1
<START> 开关 生产开始前执行错误检查，开始 FCS 生产。
2
<STOP> 开关 中止 FCS 生产，返回[FCS 设定] 画面。
3
追踪 执行吸取位置的示教。
执行 FCS 生产时，基板安装在夹紧位置时，显示下图。
FCS 生产中不执行继续生产。
按下<START> 开关，重夹后，开始 FCS 生产。

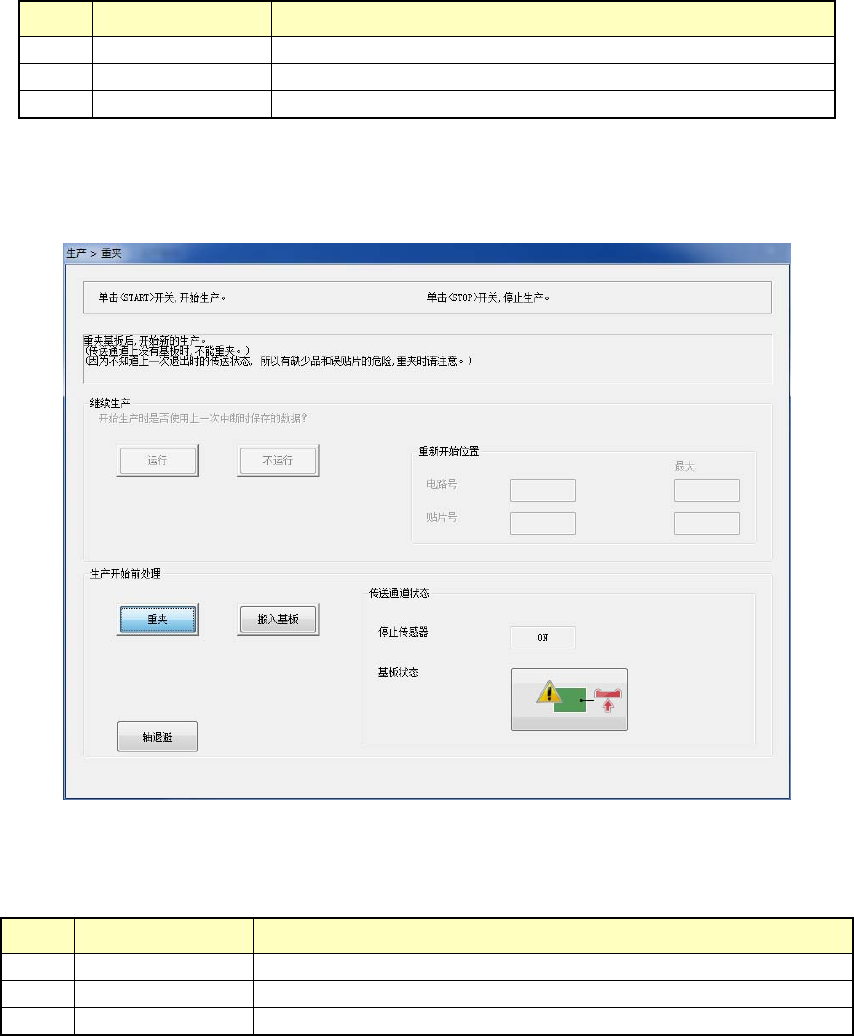

图 2-10 FCS 重夹对话框
表 2-5 FCS 重夹对话框项目
№ 项目 处理
1
<START> 开关 夹紧基板，开始 FCS 生产。
2
<STOP> 开关 中止 FCS 生产，返回[FCS 设定] 画面。
3
生产开始前处理 在生产开始时，选择[重夹] 或 [搬入基板]。
21
FCS使用说明书
2-2-2 测定视图贴片综合偏移量
开始视图贴片综合偏移量的测定，则自动显示下图所示的「视图贴片综合偏移量测定」画面。
图 2-11 视图贴片综合偏移量测定画面
完成视图贴片综合偏移量测定后，取得激光贴片综合偏移量的 XY 偏移量时，不解除基板的夹紧，就执
行 XY 偏移量取得用元件的贴片动作。
2-2-3 XY 偏移量取得用元件贴片
与通常的生产动作相同进行贴片。
完成贴片后，不解除基板的夹紧，就执行元件的识别动作。
22
FCS使用说明书
2-2-4 XY 偏移量取得用元件识别
完成 XY 偏移量取得用元件的贴片后，将自动显示如下图所示的 [识别贴片元件] 画面。
按下[再识别贴片元件] 按钮，也会显示相同的画面。

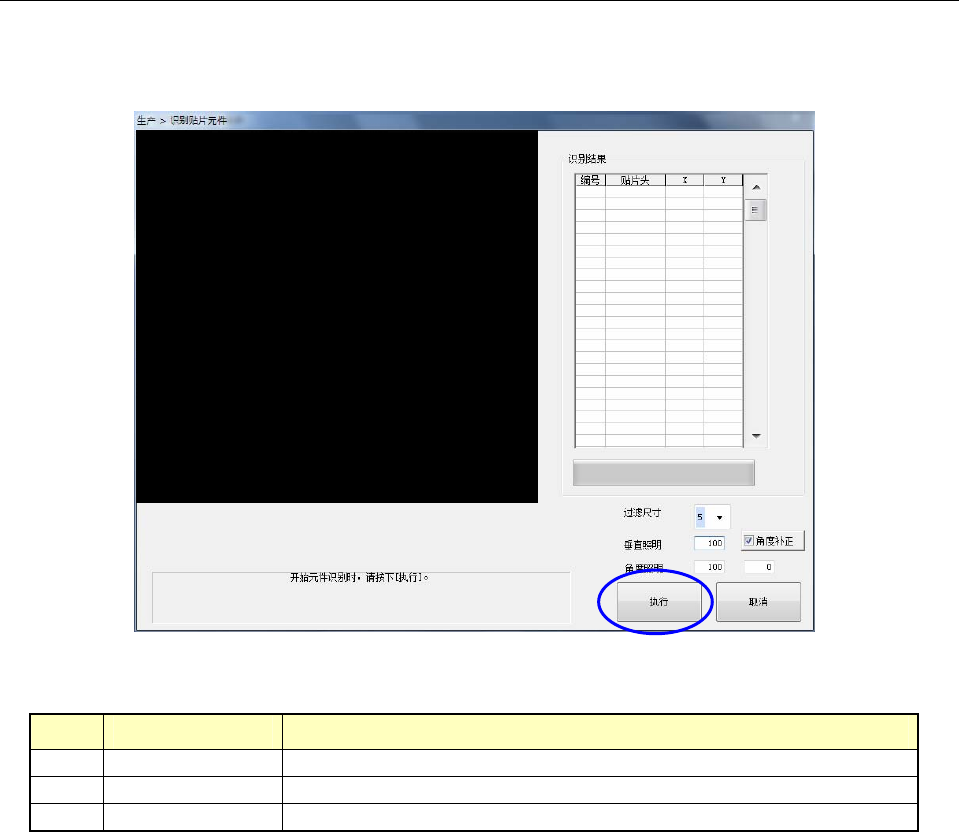

图 2-12 识别贴片元件画面
表 2-6 识别贴片元件画面项目
№ 项目 处理
1
执行 开始元件识别动作。
2
取消 中止元件识别动作，返回[FCS 设定]画面。
3
过滤值 设定元件识别执行时的视图识别过滤值。(初始值：5)
