FCS 使用说明书 在同时取得 XY 偏移量与角度偏移量 时， FCS 的生产动作不同。 FCS 生产的过程如下所述。 ① 视图 FC S 调整用的贴 片、识别 ② 确认视图 FCS 调整的贴片、识别 ③ 取得θ贴片综合偏移量的贴片、识别 ④ 取得 XY 贴片综合偏移量的 0603C 的贴 片 ⑤ 贴片的 06 03C 的元件识别 显示识别结果 点击 [ 执行调整生产 ] 按钮，执行 FCS 调整生产。 作为准备，请将模具基板装到入口缓…
FCS使用说明书
4
不执行 勾选[不执行]时，显示[不执行]，不执行视图 FCS 的测定。
5
Quick mode
当[Quick mode]为勾选状态时，显示[Quick mode]，按 下 [执行调整
生产]按钮，则通过现在所设定的贴片综合偏移量，在［Quick
mode］下进行测定。
6
偏移量初始化
Quick mode
在[将贴片综合偏移量初始化]和[Quick mode]为勾选的状态下，显
示[偏移量初始化 Quick mode]，按 下 [执行调整生产]按钮，则清除
现在设定的贴片综合偏移量，在［Quick mode］下进行测定。
7
精度调整模式 在[精度调整模式]为勾选的状态下，显示[精度调整模式]，按下[执
行调整生产]按钮，则通过现在设定的贴片综合偏移量，在［精度
调整模式］下进行测定。
8
偏移量初始化
精度调整模式
在[将贴片综合偏移量初始化]和[精度调整模式]为勾选的状态下，显
示[偏移量初始化 精度调整模式]，按下[执行调整生产]按钮，则清
除现在设定的贴片综合偏移量，在［精度调整模式］下进行测定。
9
执行角度 显示测定贴片综合偏移量的角度。
10
S-VCS 摄像方向 显示测定贴片综合偏移量的 S-VCS 的摄像方向。
11
标准 VCS
执行贴片头一览
显示测定标准 VCS 的贴片综合偏移量的贴片头。
12
视图
FCS 模式
选项 VCS
执行贴片头一览
显示出测定选项 VCS 的贴片综合偏移量的贴片头。
13
执行条件设定
执行激光、视图的[执行条件]的设定。
14
预定执行时间
通过激光 FCS 模式与视图 FCS 模式的组合，显示执行顺序与
各自的预定执行时间，以及合计时间。
15
执行调整生产
开始激光、视图的贴片综合偏移量的测定。
16
显示贴片综合偏移量（激光）
用图显示 0603C 的元件识别结果。
17
显示贴片综合偏移量(视图)
用图显示校准片 G 的元件识别结果。
（改变测定方法后，是否标注 STD-STOP 以外没有加算贴片综
合偏移量的值）
18
基本
调整
基本偏移量调整 显示[基本偏移量调整]画面。
再识别贴片元件 通过 XY 偏移量取得用贴片，对贴片后的元件进行识别。
19
个别功能
基板传送控制 显示[基板传送控制]画面。
20
关闭 • 结束FCS生产。
• 不保存生产程序，回到桌面画面。
• 对取得的贴片综合偏移量是否要写入MS参数控制数据文件进行
确认。
13
FCS使用说明书
在同时取得 XY 偏移量与角度偏移量时，FCS 的生产动作不同。
FCS 生产的过程如下所述。
① 视图 FCS 调整用的贴片、识别
② 确认视图 FCS 调整的贴片、识别
③ 取得θ贴片综合偏移量的贴片、识别
④ 取得 XY 贴片综合偏移量的 0603C 的贴片
⑤ 贴片的 0603C 的元件识别
显示识别结果
点击[执行调整生产]按钮，执行FCS调整生产。
作为准备，请将模具基板装到入口缓冲站上。
其次，执行调整生产时，要在各ATC上分别设置6个501吸嘴，在各ATC上分别设置1个506、508
吸嘴。
在精度调整中，开始测定时将清除识别结果数据，故上一次生产时的识别结果在以后就无法参
照，请予注意。
反复进行精度调整，有可能得到更好的偏移量数据。要反复进行精度调整时，从第二次起请
勿选择[初始化后执行XY调整]（请勿进行偏移量的初始化）。
关于贴片综合偏移量的初始化
14
FCS使用说明书
2-1-3 设定执行条件
选择[FCS 设定]画面的[执行条件设定]按钮，则显示下图所示的[执行条件设定]画面。
页面的构成分为 3 部分，[共通]、[激光]、[视图]。
2-1-3-1 共通
设定执行的轨道。

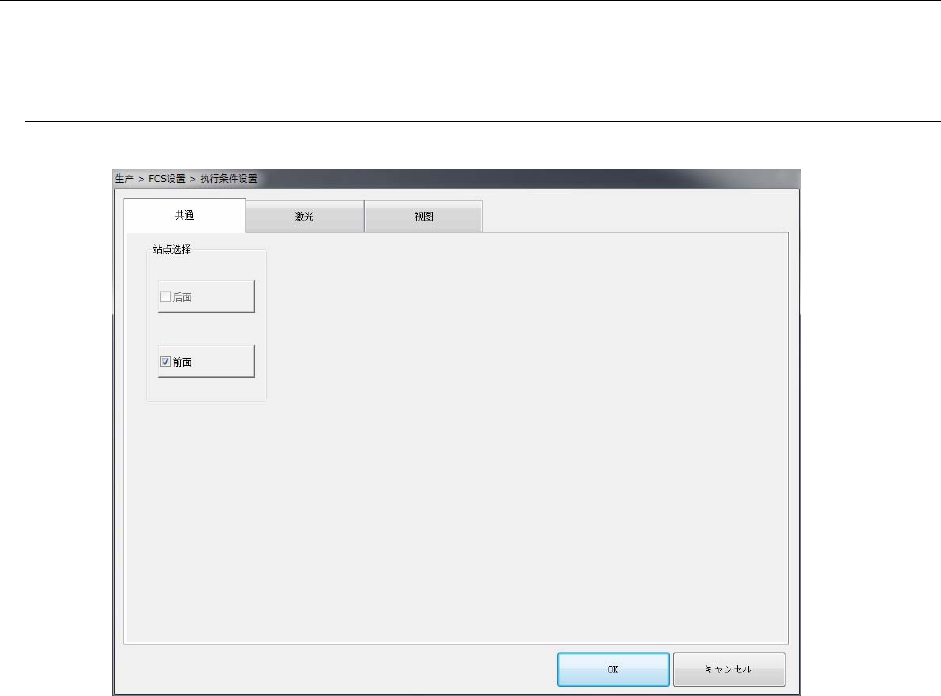

图 2-4 FCS 设定(共通)画面
15
