FCS使用说明书
3-2-1 OCC 偏移量
选择[1.OCC偏移量]，按下[执行]按钮，即启动[OCC偏移量]的操作画面。

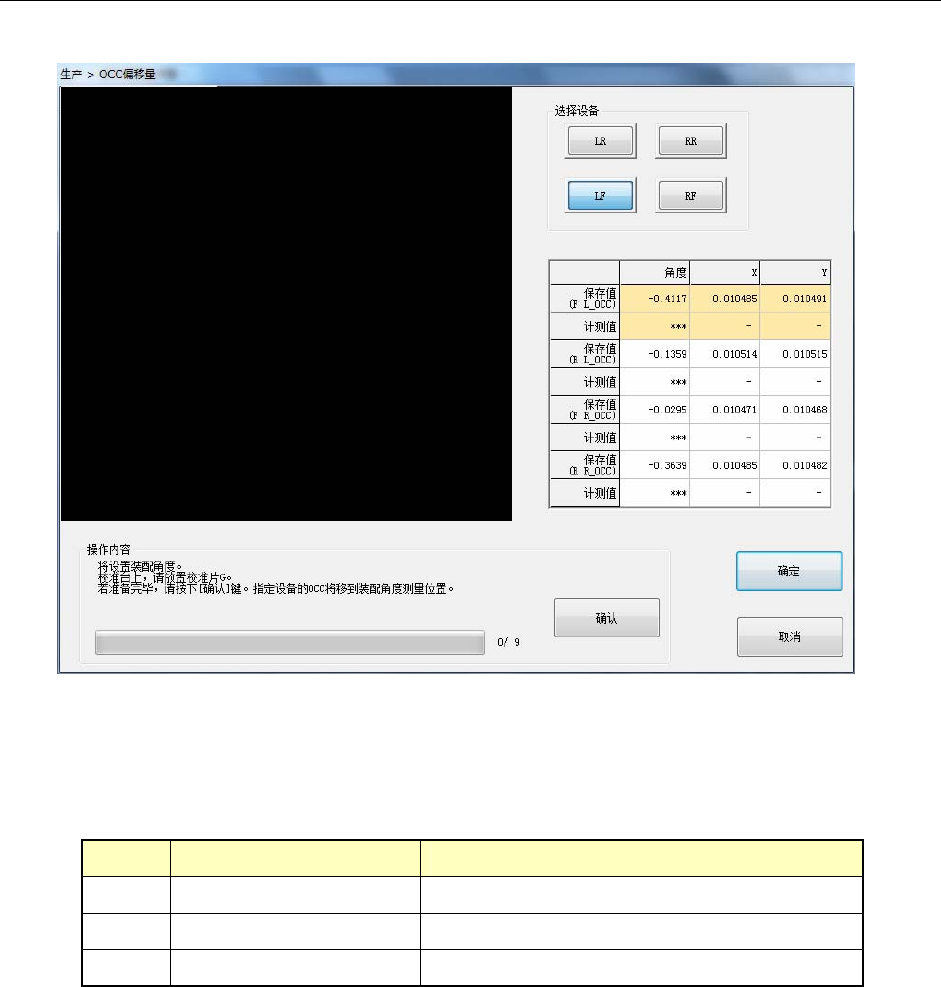

图3-7 OCC偏移量操作画面
（1） 设置项目
表3-5 设置项目
No.
项目 设置内容
1
装配角度 OCC与主机的装配角度（以主机为基准）（°）
1-1
保存值 被设置的角度、XY
1-2
计测值 测量到的角度
※测量所取得的参数仅为角度。
（2） 设置方法
• 对标记位置进行示教时，请选择功能条上的 [示教] 按钮，或 HOD(※选项)的器件键。
• 选择[确定]关闭画面，则计测值为有效。
41
FCS使用说明书
● 操作方法
图3-8 操作画面指示（0/9）
请将GAL片G模具放到校准台上。
这时，要把GAL片G模具的标记与校准台的第1标记对好。GAL片G模具有正反面，可读到F标记的一
面是表面。
校准片 G 模具
校准模块（LF，LR）
校准模块（RF，RR）
F
标记
第 1 标记
第 1 标记
标记
图 3-9 校准片 G 模具的设置位置
按下[确认] 按钮，则 OCC 移动至组装角度测量位置。
图3-10 操作画面指示（1/9）
通过示教将叠化的十字光标调整至标记的大体中心位置，按下[示教]画面的 [OK] 按钮。
这时，如摄像机视野内出现标记之外的灰尘，请仔细擦拭校准片G模具，使得只有标记可见。
如果计测时测到标记之外的东西，将无法取得正确的值，或者出错。
准备完毕后请按[确认]按钮。
之后，请根据[操作]框内的指示进行操作。
取得[1.OCC偏移量]后，再取得[2.吸嘴旋转中心]。
* 如要再次执行[1.OCC偏移量]时，请选择[1.OCC偏移量]，按下[执行]按钮。
42
FCS使用说明书
3-2-2 吸嘴旋转中心偏移量
选择[2.吸嘴旋转中心]。
图 3-11 基本偏移量调整画面
按下[执行]按钮，即显示如下[吸嘴旋转中心]测量对话框。
如果从自我校准的菜单启动时，要使用502或503吸嘴进行计测。
如果从FCS的[基本偏移量调整]启动时，使用LNC120模具吸嘴进行测量。因LNC120模具吸嘴不
能自动更换，要手动安装、卸下LNC模具吸嘴。
图3-12 吸嘴旋转中心
