FCS使用说明书
● 操作方法

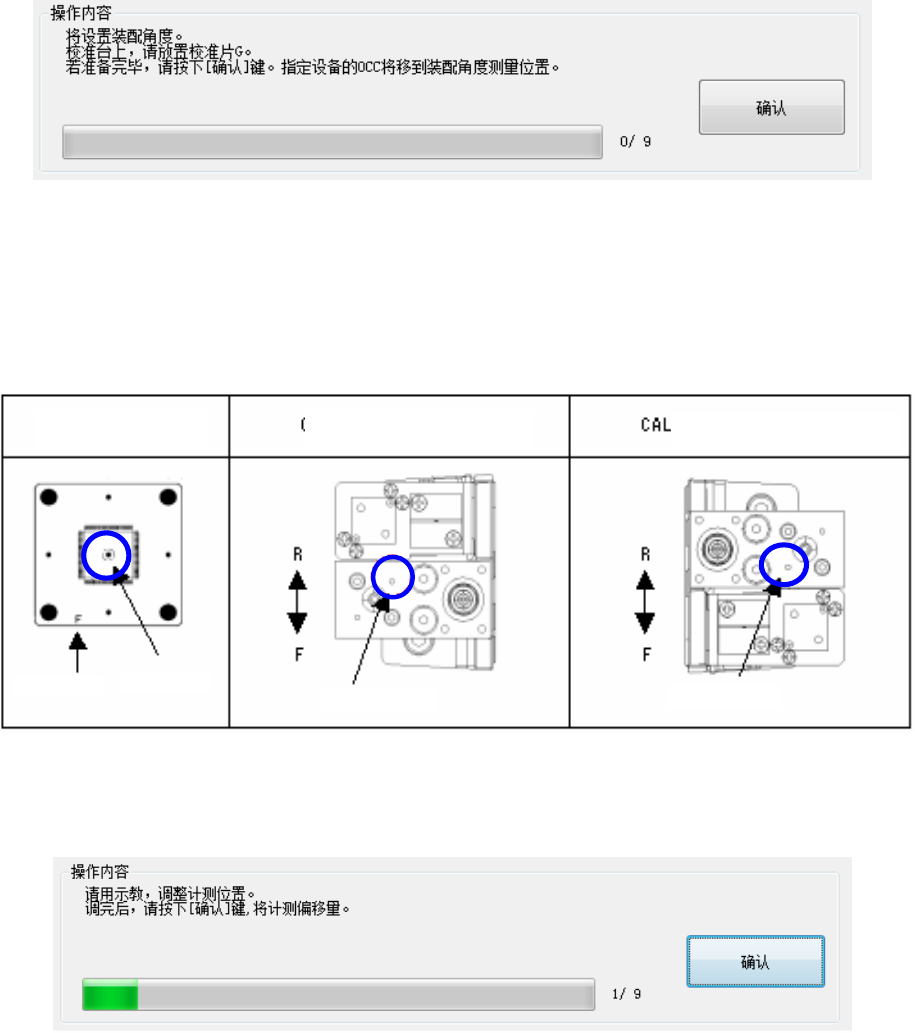

图3-8 操作画面指示（0/9）
请将GAL片G模具放到校准台上。
这时，要把GAL片G模具的标记与校准台的第1标记对好。GAL片G模具有正反面，可读到F标记的一
面是表面。
校准片 G 模具
校准模块（LF，LR）
校准模块（RF，RR）
F
标记
第 1 标记
第 1 标记
标记
图 3-9 校准片 G 模具的设置位置
按下[确认] 按钮，则 OCC 移动至组装角度测量位置。
图3-10 操作画面指示（1/9）
通过示教将叠化的十字光标调整至标记的大体中心位置，按下[示教]画面的 [OK] 按钮。
这时，如摄像机视野内出现标记之外的灰尘，请仔细擦拭校准片G模具，使得只有标记可见。
如果计测时测到标记之外的东西，将无法取得正确的值，或者出错。
准备完毕后请按[确认]按钮。
之后，请根据[操作]框内的指示进行操作。
取得[1.OCC偏移量]后，再取得[2.吸嘴旋转中心]。
* 如要再次执行[1.OCC偏移量]时，请选择[1.OCC偏移量]，按下[执行]按钮。
42
FCS使用说明书
3-2-2 吸嘴旋转中心偏移量
选择[2.吸嘴旋转中心]。
图 3-11 基本偏移量调整画面
按下[执行]按钮，即显示如下[吸嘴旋转中心]测量对话框。
如果从自我校准的菜单启动时，要使用502或503吸嘴进行计测。
如果从FCS的[基本偏移量调整]启动时，使用LNC120模具吸嘴进行测量。因LNC120模具吸嘴不
能自动更换，要手动安装、卸下LNC模具吸嘴。
图3-12 吸嘴旋转中心
43
FCS使用说明书
[使用模具]
LNC120模具吸嘴（40128152）
*在RX-6不能使用用于KE2050R / KE2055R / KE2060R / FX-3的模具吸嘴。请使用下图所
示的LNC120模具吸嘴。
图 3-13 LNC120 模具吸嘴（40128152）
[设置 Head]
使用复选框选择要设置的对象Head。
机器设置时在“使用设备”设置中未勾选（不使用）的单元不能选择。
选择了多个Head时，所选择的全部Head连续进行取得动作。
※仅有 1 个模具吸嘴时，请只勾选 1 个器件实施测量。
图 3-14 选择吸嘴旋转中心贴片头
（1） 设置项目
表3-6 设置项目
No.
项目 设置的内容
1 吸嘴旋转中心 激光方式得到的吸嘴旋转的中心
● 操作方法
以后，按照[操作]框的指示进行操作，即可自动取得数值。
●完成测定后的注意点
请手动实施模具吸嘴的安装卸下。
3-2-3 HEAD 偏移量
在[取得设置的偏移量]框中选择项目，按照[调整基本偏移量]画面及各操作画面中显示的指示进行计测。
有关各操作画面的详细操作，请参照『RX-6 使用说明书』的「11 章 自我校准功能」的说明。
