FCS使用说明书
2-2-4 XY 偏移量取得用元件识别
完成 XY 偏移量取得用元件的贴片后，将自动显示如下图所示的 [识别贴片元件] 画面。
按下[再识别贴片元件] 按钮，也会显示相同的画面。
图 2-12 识别贴片元件画面
表 2-6 识别贴片元件画面项目
№ 项目 处理
1
执行 开始元件识别动作。
2
取消 中止元件识别动作，返回[FCS 设定]画面。
3
过滤值 设定元件识别执行时的视图识别过滤值。(初始值：5)
23
FCS使用说明书
按下[FCS 生产模式]-[执行调整生产]按钮，显示 [识别贴片元件] 画面时，自动开始识别动作，显示下图所
示的识别结果。
按下[再识别贴片元件]按钮显示 [识别贴片元件] 画面时，按下[执行] 按钮，开始识别贴片元件动作。基板
没有夹紧时，显示[基板搬送控制] 画面，需要夹紧基板。

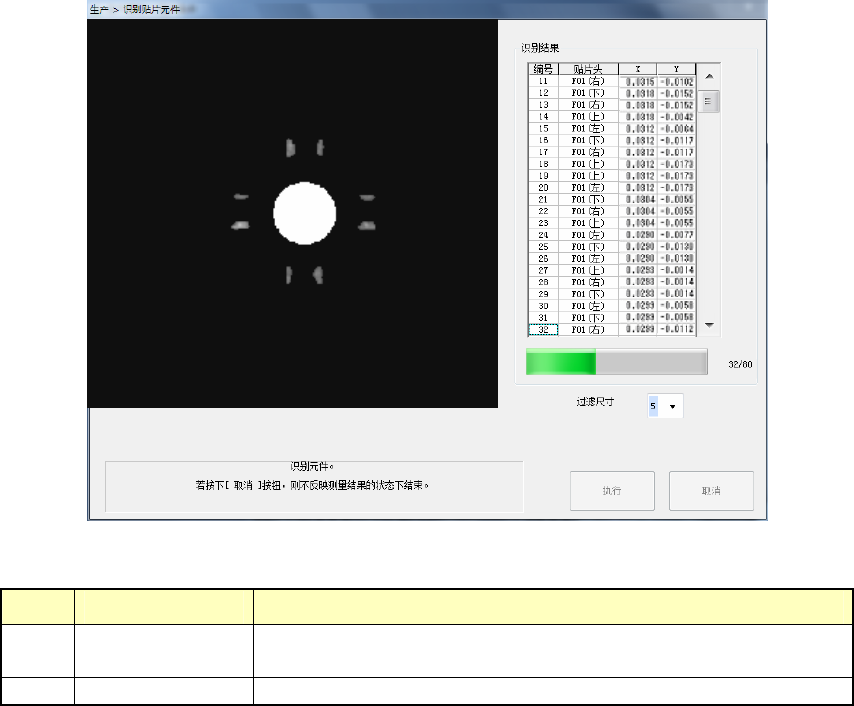

图 2-13 正在识别贴片元件
表 2-7 正在识别贴片元件的项目
№ 项目 处理
1
识别结果 显示识别的元件的贴片偏移量。
偏移量超过规定值时，显示红字。
2
<STOP> 开关 中断识别。
24
FCS使用说明书
因<STOP> 开关而中断时，显示下述对话框。
中断时，在中断前废弃识别的结果。

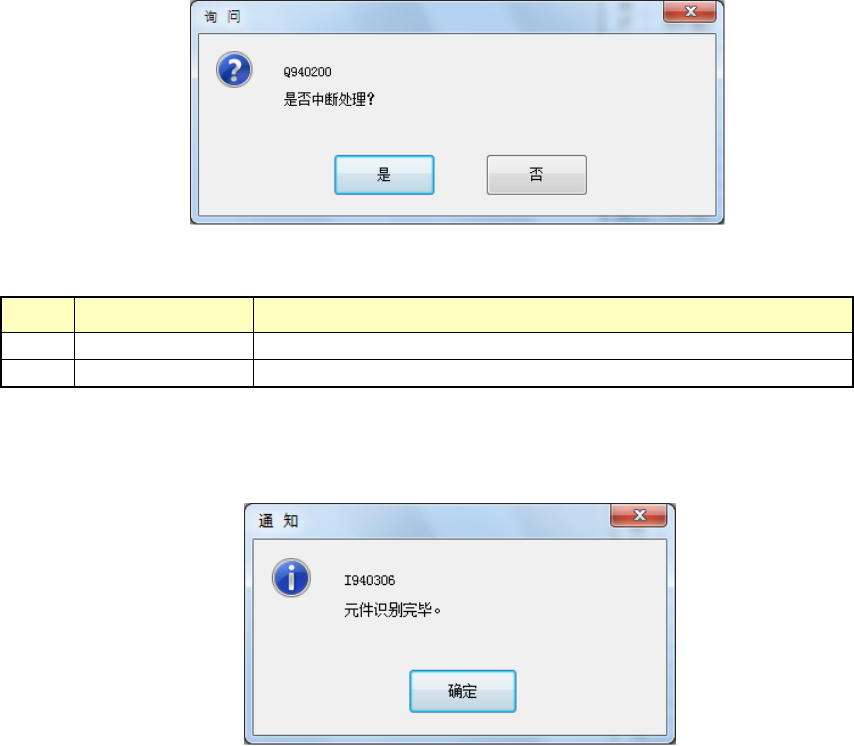

图 2-14 中断问询
表 2-8 中断问询对话框的项目
№ 按钮选择 处理
1
是 废弃识别结果，返回[识别贴片元件] 画面。
2
否 不中断，继续进行识别动作。
完成全部贴片点的识别后，显示完成通知对话框。
图 2-15 完成识别对话框
完成识别后，显示结果。
25
