FCS使用说明书

（4）操作内容框

显示基本偏移量调整功能的操作内容、准备工序等指引。请根据指示进行操作。各种偏移量取

得对话框启动后，请按照各自的操作信息进行操作。

（5）ATC操作

校准的取得操作中有时要使用模具吸嘴。要向ATC放入模具吸嘴时，请利用ATC控制进行ATC

滑板的开闭。

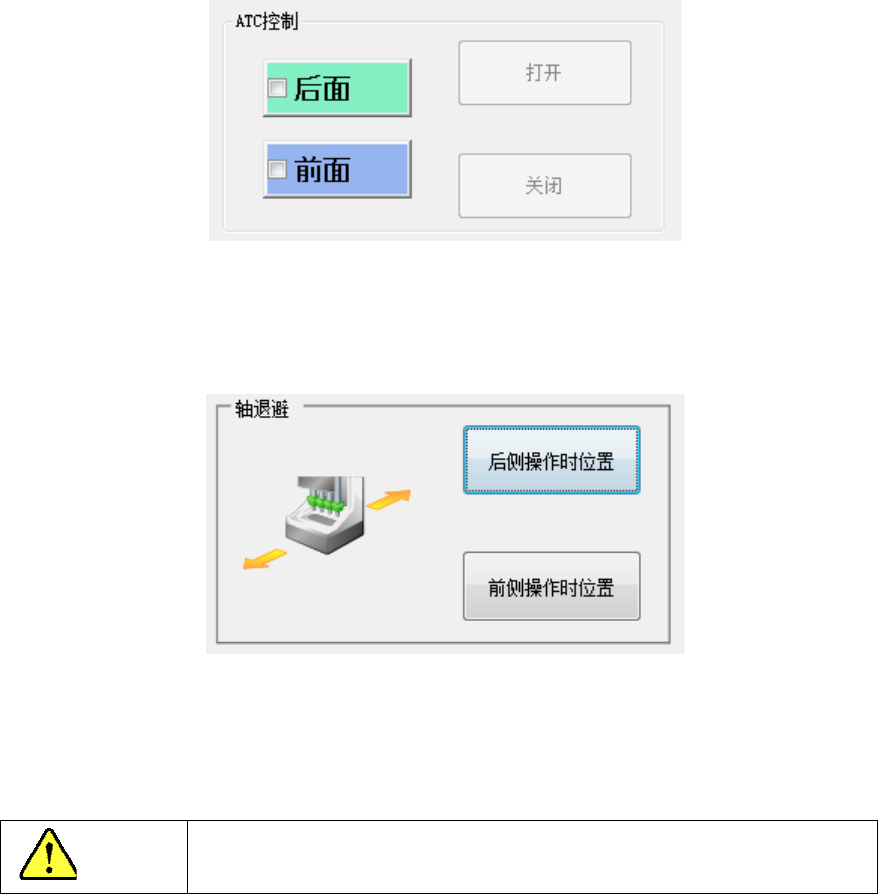

图 3-4 ATC 控制

※ 对选择的勾选按钮所对应的器件，实施 ATC 滑板的开闭操作。

Head妨碍时，请利用[轴退避]将轴移动后再操作。

图 3-5 轴退避

※贴片头移动至易于安装模具的位置。

如执行轴退避，

Head移动到容易安装模具的位置（待命位置）。

请注意不要让身体或工具、刀具、元件等进入装置内。

注意

（6）操作

对操作内容做出指示。

• [执行]按钮，执行当前所选择的偏移量取得操作。

• [取消]按钮，结束基本偏移量调整。

FCS使用说明书

（7）关于测量数据的保存

以确定键结束各种偏移量取得的对话框时，测量值被临时保存。

当结束[基本偏移量调整]画面，并在[FCS设置]画面结束时点击保存按钮，保存才完成（写入

MS参数控制文件）。

如选择[否]，设置值变为无效。

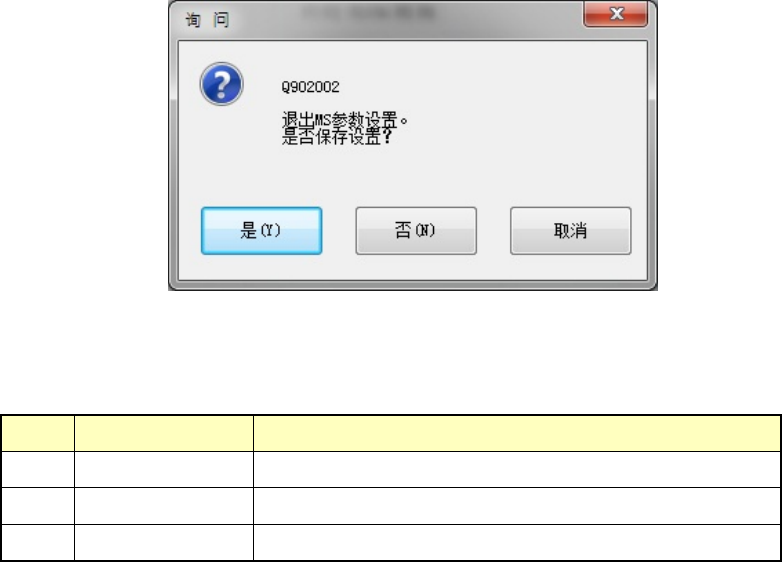

图3-6 保存设置确认用对话框

表3-4 保存设置确认用对话框项目

No.

按钮选择处理

是保存设置值后回到桌面画面。

否不保存设置值即回到桌面画面。

取消取消结束指令

FCS使用说明书

3-2-1 OCC 偏移量

选择[1.OCC偏移量]，按下[执行]按钮，即启动[OCC偏移量]的操作画面。

图3-7 OCC偏移量操作画面

（1）设置项目

表3-5 设置项目

No.

项目设置内容

装配角度 OCC与主机的装配角度（以主机为基准）（°）

1-1

保存值被设置的角度、XY

1-2

计测值测量到的角度

※测量所取得的参数仅为角度。

（2）设置方法

• 对标记位置进行示教时，请选择功能条上的 [示教] 按钮，或 HOD(※选项)的器件键。

• 选择[确定]关闭画面，则计测值为有效。
