FCS使用说明书
3-2-2 吸嘴旋转中心偏移量
选择[2.吸嘴旋转中心]。

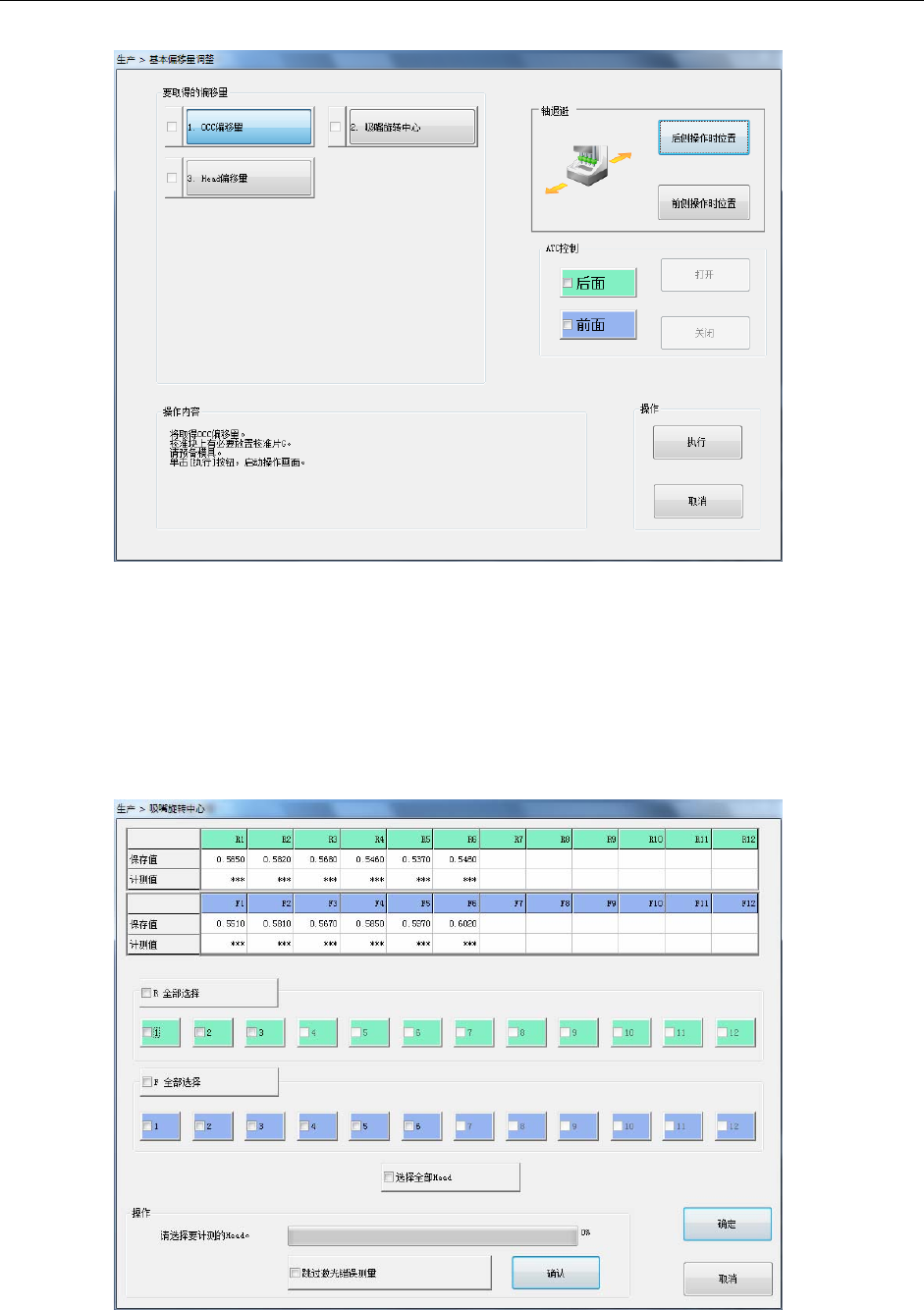

图 3-11 基本偏移量调整画面
按下[执行]按钮，即显示如下[吸嘴旋转中心]测量对话框。
如果从自我校准的菜单启动时，要使用502或503吸嘴进行计测。
如果从FCS的[基本偏移量调整]启动时，使用LNC120模具吸嘴进行测量。因LNC120模具吸嘴不
能自动更换，要手动安装、卸下LNC模具吸嘴。
图3-12 吸嘴旋转中心
43
FCS使用说明书
[使用模具]
LNC120模具吸嘴（40128152）
*在RX-6不能使用用于KE2050R / KE2055R / KE2060R / FX-3的模具吸嘴。请使用下图所
示的LNC120模具吸嘴。

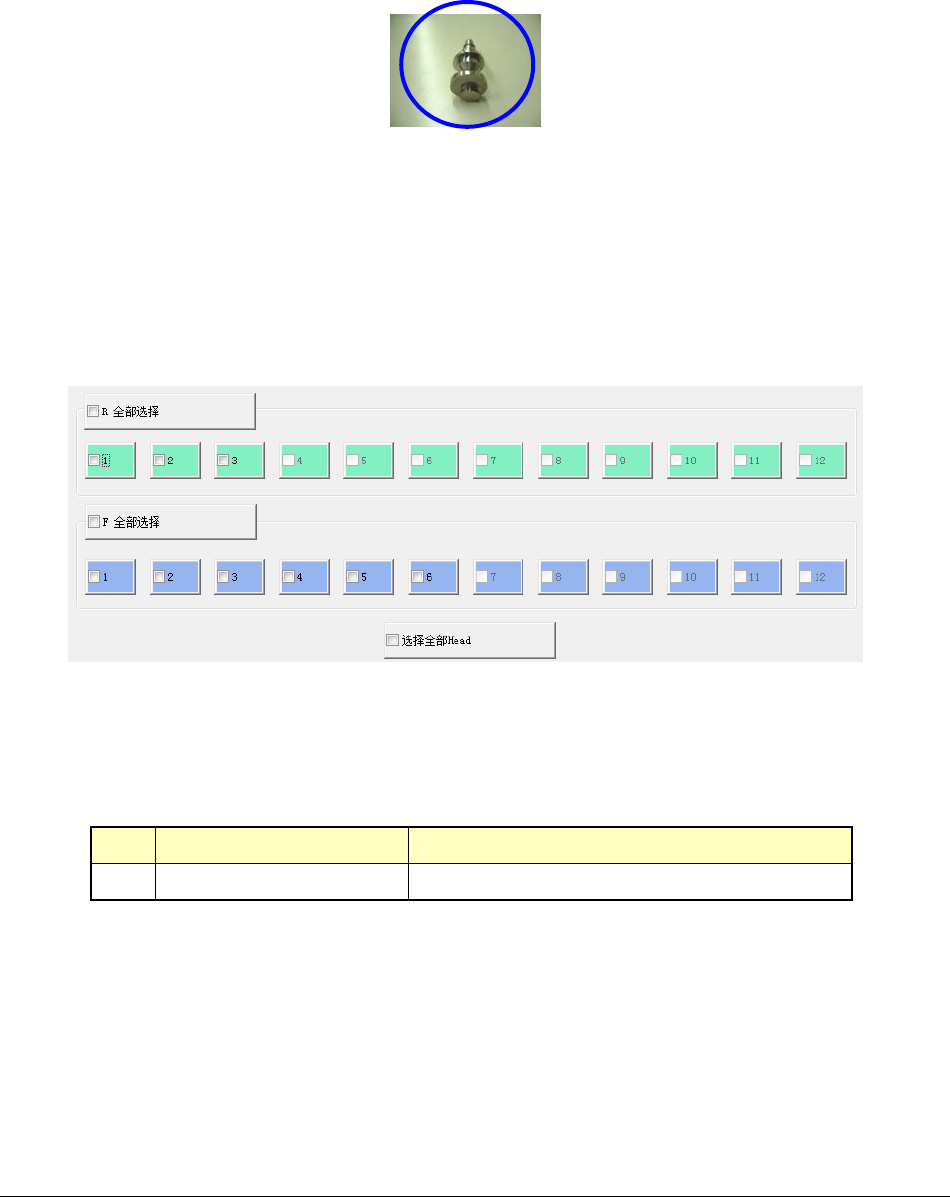

图 3-13 LNC120 模具吸嘴（40128152）
[设置 Head]
使用复选框选择要设置的对象Head。
机器设置时在“使用设备”设置中未勾选（不使用）的单元不能选择。
选择了多个Head时，所选择的全部Head连续进行取得动作。
※仅有 1 个模具吸嘴时，请只勾选 1 个器件实施测量。
图 3-14 选择吸嘴旋转中心贴片头
（1） 设置项目
表3-6 设置项目
No.
项目 设置的内容
1 吸嘴旋转中心 激光方式得到的吸嘴旋转的中心
● 操作方法
以后，按照[操作]框的指示进行操作，即可自动取得数值。
●完成测定后的注意点
请手动实施模具吸嘴的安装卸下。
3-2-3 HEAD 偏移量
在[取得设置的偏移量]框中选择项目，按照[调整基本偏移量]画面及各操作画面中显示的指示进行计测。
有关各操作画面的详细操作，请参照『RX-6 使用说明书』的「11 章 自我校准功能」的说明。
44
FCS使用说明书
45
3-3 CPK规格值（参考）
根据交付的规格书，将“3σ”与“平均值”相加的值作为规格值。总体数量很少，是使用 0603C、模具
元件的值，所以本 CPK 值为参考值。
表3-7 与定心方式、Head、识别元件对应的规格值
定心方式 Head
识别元件
XY 规格值
[mm]
θ规格值[°]
0603C
±2.5
LF1 ～ 6Head
（LNC120）
FCS 模具芯片 B ±0.3
0603C
±2.5
激光
R1～6Head
（LNC120）
FCS 模具芯片 B
±0.04
±0.3
6 吸嘴 Head
校准片 G ±0.04 ±0.22
标准 VCS
/选项 VCS
3 吸嘴 Head 校准片 G ±0.03 ±0.2
