FCS 使用说明书 因 <STOP> 开关而中断时，显示下 述对话框。 中断时，在中断前废弃识别的结果。 图 2-14 中断问询 表 2-8 中断问询对话框的项目 № 按钮选择 处理 1 是 废弃识别结果，返回 [ 识别贴片元件 ] 画面。 2 否 不中断，继续进行识别动作。 完成全部贴片点的识别后，显示完成 通知对话框。 图 2-15 完成识别对话框 完成识别后，显示结果。 25
FCS使用说明书
按下[FCS 生产模式]-[执行调整生产]按钮，显示 [识别贴片元件] 画面时，自动开始识别动作，显示下图所
示的识别结果。
按下[再识别贴片元件]按钮显示 [识别贴片元件] 画面时，按下[执行] 按钮，开始识别贴片元件动作。基板
没有夹紧时，显示[基板搬送控制] 画面，需要夹紧基板。
图 2-13 正在识别贴片元件
表 2-7 正在识别贴片元件的项目
№ 项目 处理
1
识别结果 显示识别的元件的贴片偏移量。
偏移量超过规定值时，显示红字。
2
<STOP> 开关 中断识别。
24
FCS使用说明书
因<STOP> 开关而中断时，显示下述对话框。
中断时，在中断前废弃识别的结果。
图 2-14 中断问询
表 2-8 中断问询对话框的项目
№ 按钮选择 处理
1
是 废弃识别结果，返回[识别贴片元件] 画面。
2
否 不中断，继续进行识别动作。
完成全部贴片点的识别后，显示完成通知对话框。
图 2-15 完成识别对话框
完成识别后，显示结果。
25
FCS使用说明书
2-2-5 识别结果显示（激光）
在完成识别贴片元件后，自动显示下图所示的[贴片精度结果] 画面。
按下[显示贴片综合偏移量]-[激光] 按钮，也显示相同的画面。

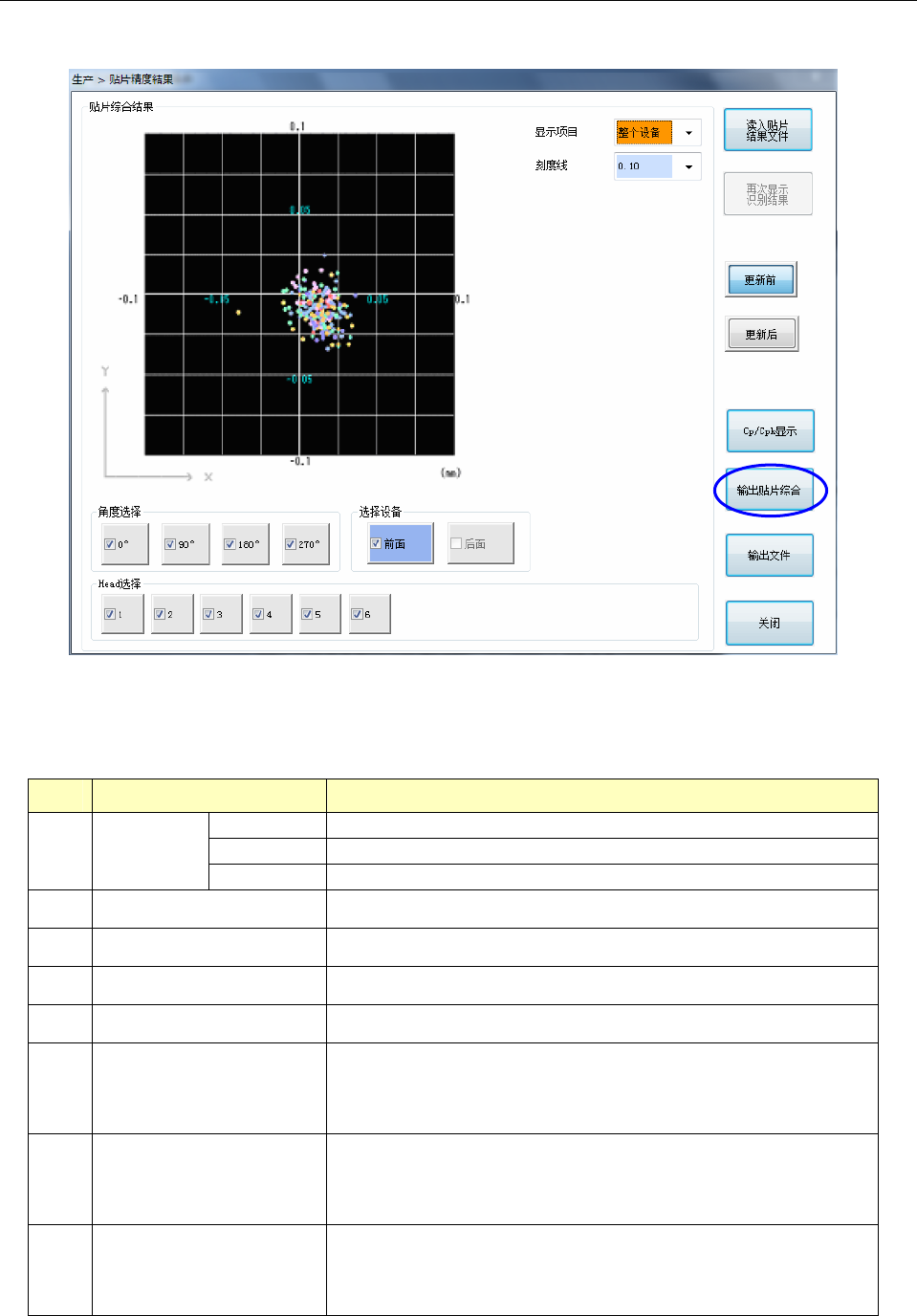

图 2-16 贴片精度结果（激光）
表 2-9 贴片精度结果的项目
№ 项目 处理
装置整体 显示装置整体的贴片结果。对各贴片头区分颜色(2 色)。
各个贴片头 显示各个贴片头的贴片结果。对各吸嘴区分颜色(6 色)。
1
显示项目
各个吸嘴 显示各个吸嘴的贴片结果。对各角度区分颜色(4 色)。
2
刻度
变更贴片结果的散布图的刻度。
3
阈值
设定贴片结果的阈值。删除贴片误差较大的贴片点。
4
更新前
以散布图显示 FCS 生产时的识别结果。
5
更新后
以散布图的形式，显示偏移量更新后的贴片示意图。
6 F, R
在[显示项目]选择[装置整体] ，则显示各按钮的颜色。
勾选为 ON 时，显示指定支架的点。
勾选为 OFF 时，不显示指定支架。
7 Head1-6
在[显示项目]选择[各个贴片头]，则显示各按钮的颜色。
勾选为 ON 时，显示指定贴片头的点。
勾选为 OFF 时，指定贴片头的显示为非显示。
8 0°90°180°270°
在[显示项目]选择[吸嘴毎]，则显示各按钮的颜色。
勾选为 ON 时，显示指定角度的点。
勾选为 OFF 时，指定角度为非显示。
26
