3.将所需工具安装在机器人末端。
3.2.2 重要安全说明
警告：
1.确保机器人手臂正确并安全地安装到位。
2.安装表面必须是防震的，有足够的承载能力。
警告：
1.确保工具正确并安全地安装到位。
2.确保工具安全，不会有零件意外坠落造成危险。
警告：
1.确保电控柜和线缆不接触液体。潮湿的电控柜可导致死亡。
2.电控柜不得暴露在灰尘或超出 IP44 等级或潮湿的环境下。密
切注意存在传导性灰尘的环境。
警告：
如果机器人泡在水中超过一定时间，则可能会被损坏。机器人不应安装在水中或潮湿环境中。
3.2.3 机器人本体安装

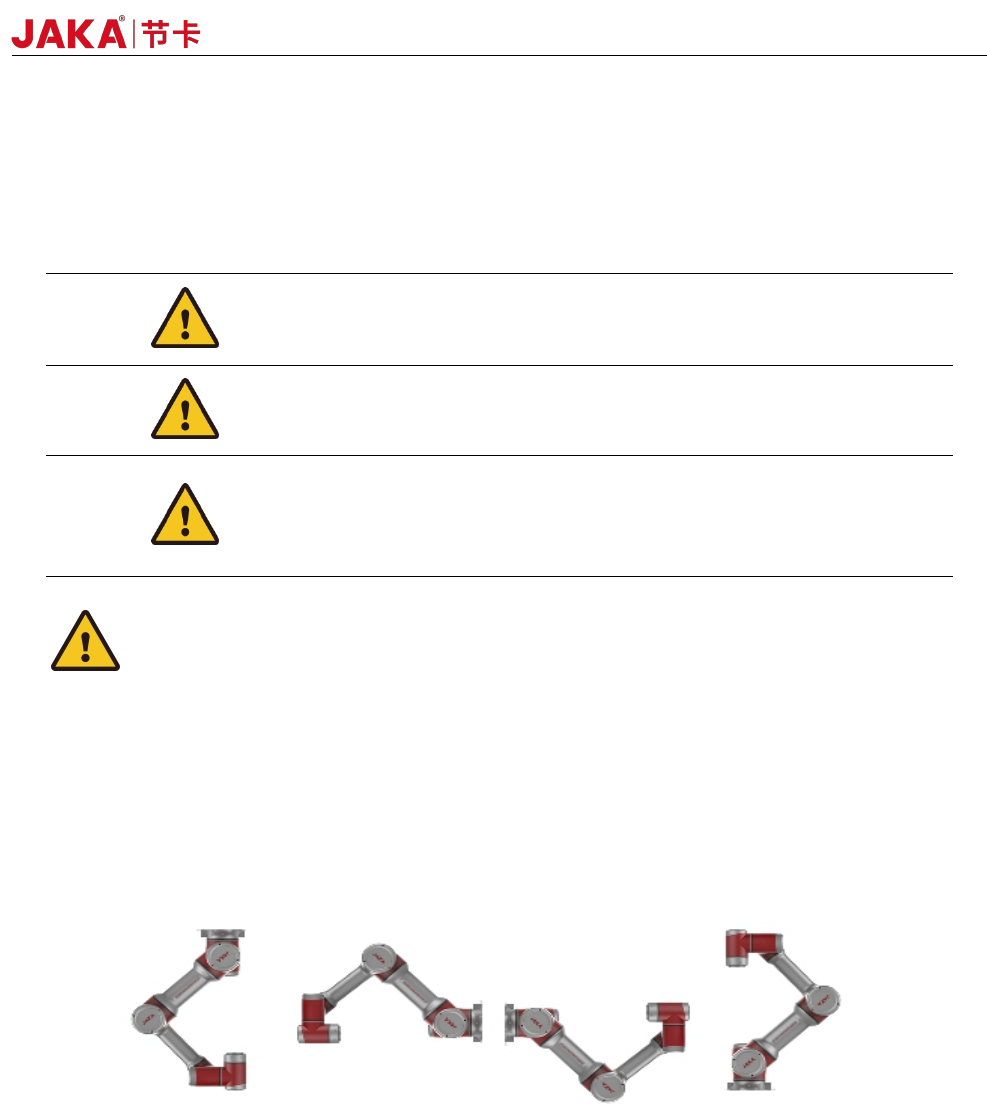

JAKA Zu 和 C 系列机器人可以 360°任意位姿安装，支持吊装、侧装等多种安装方式。几种典型的安装
方式如图 3-5 所示：
图 3-5 典型安装方式
JAKAZu 7 和 C 7 使用 4 颗 M8 螺钉，通过机器人基座上的 4 个
∅
9mm 通孔来安装机器人。建议以 40Nm
扭矩紧固这些螺钉。如果需要非常准确地调整机器人的位置，还可以在准备安装的面上钻 2 个
∅
8mm 的销钉
孔，用销钉加以定位。也可购买精确的机座作为附件来使用。将机器人安装在一个坚固的表面，该表面应当
足以承受至少 10 倍的底座关节的最大扭矩，以及至少 5 倍机器人的重量。此外，该表面应没有振动。如果
机器人安装在线性轴或活动的平台上，则安装机座的加速度应很低。高加速度会导致机器人停止，因为高加
速度会导致机器人误以为撞到东西而停止运行。图 3-6 为机器人的安装尺寸图，所有测量值均以 mm 为单
位。
18
JAKA Zu 7 v2.5 和 JAKA C 7
图 3-6 JAKA Zu 7 和 JAKA C 7 基座安装尺寸图
3.2.4 末端工具安装
JAKA Zu 7 和 C7 机器人末端法兰有四个 M6 螺纹孔，可用于将工具连接到机器人。在这些螺纹孔中
安装螺钉时，螺钉需要以 15Nm 的扭矩进行紧固。如果需要非常准确地调整工具位置，还可以在工具端钻
∅
6mm 的销钉孔，用销钉加以定位。图 3-7 显示了钻孔位置和螺钉安装位置，所有测量值均以 mm 为单位。
图 3-7 末端法兰安装尺寸图
第 4 章 电气接口
4.1 简介
本章描述了机器人和电控柜的所有电气接口。
JAKA Zu 7 v2.5 和 JAKA C 7
19
这些接口主要包括以下几种：
•电控柜前面板接口
•电控柜底面接口
•工具端输入输出接口（TIO）
下文对这三部分接口进行了说明，大部分类型的接口都提供有使用示例。
4.2 电气警告和小心事项
在设计和安装机器人应用时，务必遵循以下警告和小心事项。实施维护作业同样要遵循这些警告和小心事项。
危险:
1.切勿将安全信号连接到安全等级不合适的非安全型 PLC。如不遵
守该警告，可能会因某项安全停止功能失效而导致严重受伤乃至死
亡。务必将安全接口信号与普通 I/O 接口信号分开。
2.所有安全型信号均具备冗余性（两个独立通道）。保持两个通道
独立，可确保在发生单一故障时不会丧失安全功能。
3.电控柜内部的 I/O 功能介绍，请参考第 4.3 节。
危险:
1.请确保所有严禁沾水的设备都保持干燥。如果有水进入产品，请
及时切断电源，然后联系您的供应商。
2.仅使用该机器人的原装线缆。请不要在那些线缆需要弯折的应用
中使用机器人。如果需要更长的线缆或性线缆，请联系您的供应商。
3.对于保护性接地(PE)，请使用电控柜中标记接地标志的螺钉接
头。接地连接器至少应具有该系统内最高电流的额定电流。
4.当向电控柜的 I/O 安装接口线缆的时候，打开柜门，去掉出线孔
金属板，并保证 I/O 线缆避免与出线孔边缘磨损。
小心:
1.机器人已通过 CR 认证中规定的电磁兼容性检测。超过标准的干
扰信号将会造成机器人的异常行为。信号电平极高或过度暴露将会
对机器人造成永久性的损害。由超出范围的 EMC 问题造成的任何
损失，节卡概不负责。
2.用于连接电控柜与其他机械或工厂设备的 I/O 线缆长度不得超过
30 米，除非进行延长测试后表明可行，且必要时需使用屏蔽线缆。
4.3 电控柜前面板接口
电控柜前面板接口布置在电控柜门打开后的第一层，包括 16 个数字输入（P1 与 P3）、16 个数字输出（P2
与 P4）、两个可配置模拟量接口（P5）、一组高速接口（P6）、远程开关机与 485 接口（P7）、安全功能接
口（P8）、USB3.0 接口（P9）与以太网接口（P10），USB 接口与以太网接口保留为内部使用，如有需要可联
系节卡机器人技术支持人员，布局如图 4-1 所示。
