JAKA Zu 7 v2.5 和 JAKA C 7
图 4-1 电控柜前面板接口示意图
电控柜前面板接口定义一栏表
序号 名称 PIN 接线端 功能
P1
DI(1~8)
8 路数字输入
1 DI1
第 1 路数字输入，PNP 型，高电平有效
2 DI2
第 2 路数字输入，PNP 型，高电平有效
3 DI3 第 3 路数字输入，PNP 型，高电平有效
4 DI4
第 4 路数字输入，PNP 型，高电平有效
5 DI5 第 5 路数字输入，PNP 型，高电平有效
6 DI6
第 6 路数字输入，PNP 型，高电平有效
7 DI7 第 7 路数字输入，PNP 型，高电平有效
8 DI8
第 8 路数字输入，PNP 型，高电平有效
9~16 V+ 隔离电源输入正，默认短接片接内部 24V
P2
DO(1~8)
8 路数字输出
1 DO1
第 1 路数字输出，PNP 型，≤1A 持续电流输出能力
2 DO2 第 2 路数字输出，PNP 型，≤1A 持续电流输出能力
3 DO3 第 3 路数字输出，PNP 型，≤1A 持续电流输出能力
4 DO4 第 4 路数字输出，PNP 型，≤1A 持续电流输出能力
5 DO5
第 5 路数字输出，PNP 型，≤1A 持续电流输出能力
6 DO6 第 6 路数字输出，PNP 型，≤1A 持续电流输出能力
7 DO7
第 7 路数字输出，PNP 型，≤1A 持续电流输出能力
8 DO8 第 8 路数字输出，PNP 型，≤1A 持续电流输出能力
9~16 V- 隔离电源输入负，默认短接片接内部 GND
P3
DI(9~16)
8 路数字输入
1 DI9
第 9 路数字输入，PNP 型，高电平有效
2 DI10 第 10 路数字输入，PNP 型，高电平有效
3 DI11
第 11 路数字输入，PNP 型，高电平有效
JAKA Zu 7 v2.5 和 JAKA C 7
21
4 DI12 第 12 路数字输入，PNP 型，高电平有效
5 DI13 第 13 路数字输入，PNP 型，高电平有效
6 DI14
第 14 路数字输入，PNP 型，高电平有效
7 DI15 第 15 路数字输入，PNP 型，高电平有效
8 DI16
第 16 路数字输入，PNP 型，高电平有效
9~16 V+ 隔离电源输入正，默认短接片接内部 24V
P4
DO(9~16)
8 路数字输出
1 DO9
第 9 路数字输出，PNP 型，≤1A 持续电流输出能力
2 DO10 第 10 路数字输出，PNP 型，≤1A 持续电流输出能力
3 DO11
第 11 路数字输出，PNP 型，≤1A 持续电流输出能力
4 DO12 第 12 路数字输出，PNP 型，≤1A 持续电流输出能力
5 DO13 第 13 路数字输出，PNP 型，≤1A 持续电流输出能力
6 DO14 第 14 路数字输出，PNP 型，≤1A 持续电流输出能力
7 DO15
第 15 路数字输出，PNP 型，≤1A 持续电流输出能力
8 DO16 第 16 路数字输出，PNP 型，≤1A 持续电流输出能力
9~16 V-
隔离电源输入负，默认短接片接内部 GND
P5 AI/O
1、4 5VA 模拟电源 5V 输出，100mA(max)
2 Ch1 模拟输入/输出通道 1，功能可配置
3 Ch2
模拟输入/输出通道 2，功能可配置
5~8 AG 模拟电源 AGND
P6
HSI
1、8
5VD
数字电源 5V 输出，100mA(max)
2、3 1P 差分信号 1 输入正端/编码器 A+
14、15 1N 差分信号 1 输入负端/编码器 A-
4、5 2P 差分信号 2 输入正端/编码器 B+
12、13
2N
差分信号 2 输入负端/编码器 B-
6、7 3P 差分信号 3 输入正端/编码器 Z+
10、11
3N
差分信号 3 输入负端/编码器 Z-
9、16 DG 数字电源 GND，与内部 GND 隔离
P7
-
1、2 VSB 内部电源 5V，100mA(max)，可用于远程开关机
3 0V
内部 GND（内部 24V，12V 参考地）
4、5 485B RS485 通信 485B
6、7
485A
RS485 通信 485A
8 V- 隔离电源输入负，默认短接片接内部 GND
9 OFF 远程关机信号输入，高电平（5~24V）有效
10 ON 远程开机信号输入，高电平（5~24V）有效
P8
-
1~4、8
V+
隔离电源输入正，默认短接片接内部 24V
5 24V 内部 24V 输出正极，1.5A(max)
6 0V
内部 24V 输出负极
7 V- 隔离电源输入负，默认短接片接内部 GND
9 SI2
防护停止功能输入 2，默认短接片接 V+
10 SI1 防护停止功能输入 1，默认短接片接 V+
11 EI2
紧急停止功能输入 2，默认短接片接 V+
22
JAKA Zu 7 v2.5 和 JAKA C 7
12 EI1 紧急停止功能输入 1，默认短接片接 V+
P9 - - USB USB3.0
P10
- -
Ethernet1
千兆以太网接口
4.3.1 所有数字 I/O 通用接口规范
本文阐述了电控柜的下列 24V 数字 I/O 的电气规范。可分为：
V+电源选择、安全 I/O 配置。

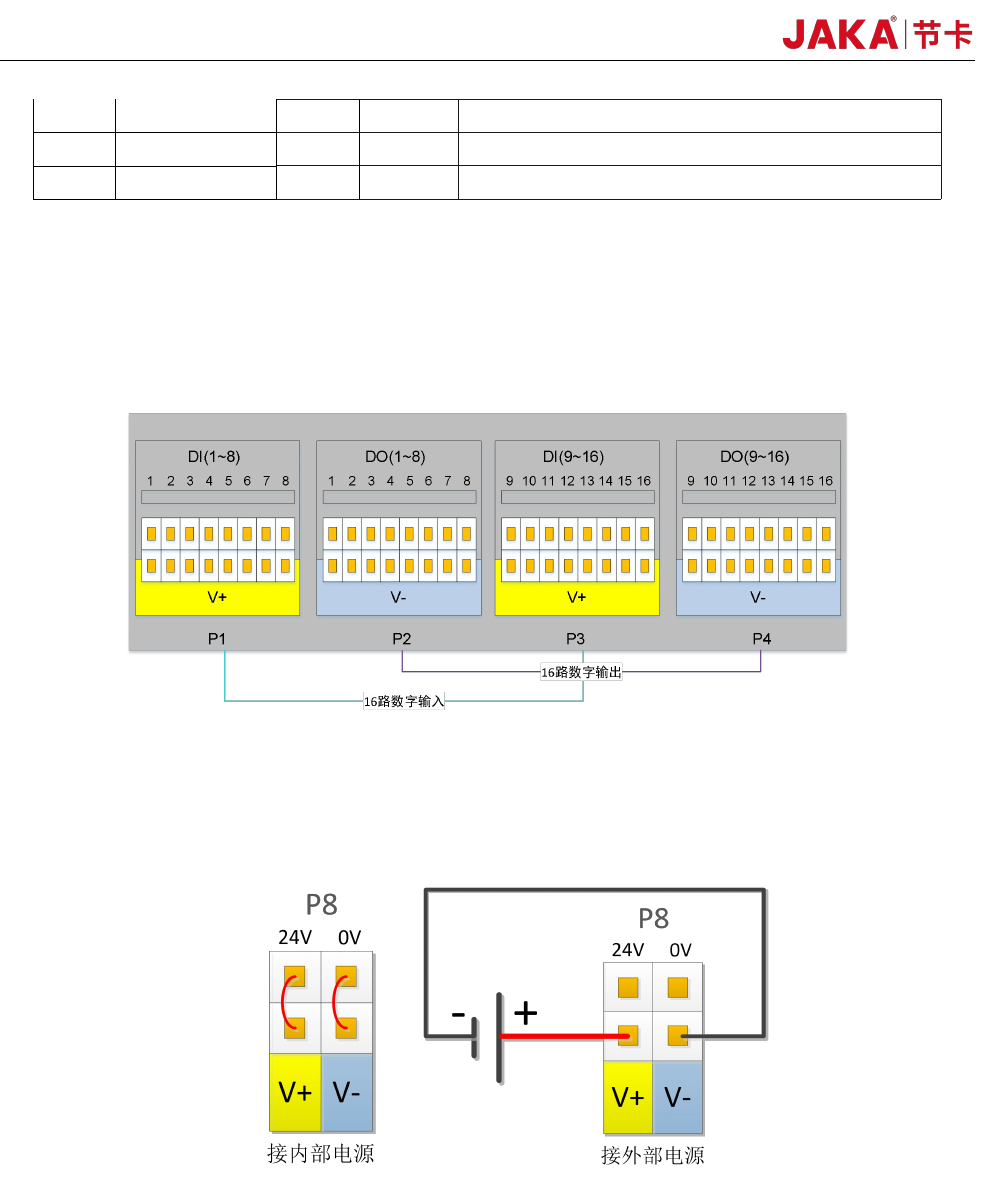

该电控柜支持 16 路的数字输入和 16 路的数字输出，如下图 4-2:
图 4-2
数字 I/O 可由电控柜内部提供的 24V 电源供电，支持 1.5A 输出能力（过载时关闭输出），当用户需要更大
功率输出时，可通过外接“电源”来给 V+电源供电。24V 为内部电源正，0V 为内部地。V+为所有通用数字 I/O 接
口的正极，V-为负。出厂默认配置为接内部电源，参见下图 4-3：
图 4-3
电控柜有专用的安全 I/O 接口，用户可通过配置紧急停止和防护停止两类功能。功能定义详见 4.3.7。下面
举出了一些关于如何使用安全 I/O 的示例图。
1、默认出厂安全配置
用户可在没有任何附加安全设备的情况下进行操作机器人，EI1~2、SI1~2 分别短接到 V+，而 V+短接到 24V，
V-短接到 0V，则表明由电控柜内部提供 24V 电源，请参阅下图 4-4：
