19.COVER COMPONENTS (7)(CE)
4 8
3 7
7 9
4 8
7 9
3 6
3 63 7
3 8
3 9
3 9
3 9
3 9
4 3
4 0
4 0
4 3
4 2
4 1
4 1
4 4
4 5
3 8
7 9
4 2
4 2
5 1
5 2
5 3
5 2
4 7
5 1
5 0
5 0
5 4
5 4
5 5
5 5
7 0
7 3
7 0
7 4
A
7 2
7 1
7 7
7 6
7 8
5 7
7 0
7 2
7 1
7 1
A
5 6
4 6
7 3
7 0
7 7
7 5
7 4
3 4
3 4
3 4
3 4
3 4
3 4
3 4
3 4
3 4
3 4
3 8
7 1
3 8
5 1
5 2
4 2
5 3
5 1
5 2
4 9
7 8
2
3
5
4
6
7
8
1 0
7
1 1
1 4
9
1
1 3
1 2
2 2
2 3
1 5
1 8
2 1
2 4
2 7
1 7
1 9
2 0
2 8
2 5
2 6
1 6
3 0
3 1
3 2
3 3
6 4
6 7
6 6
6 8
6 5
5 8
6 1
6 9
2 9
6 2
6 3
5 9
6 0
3 5
3 4
3 4
4 9
- -

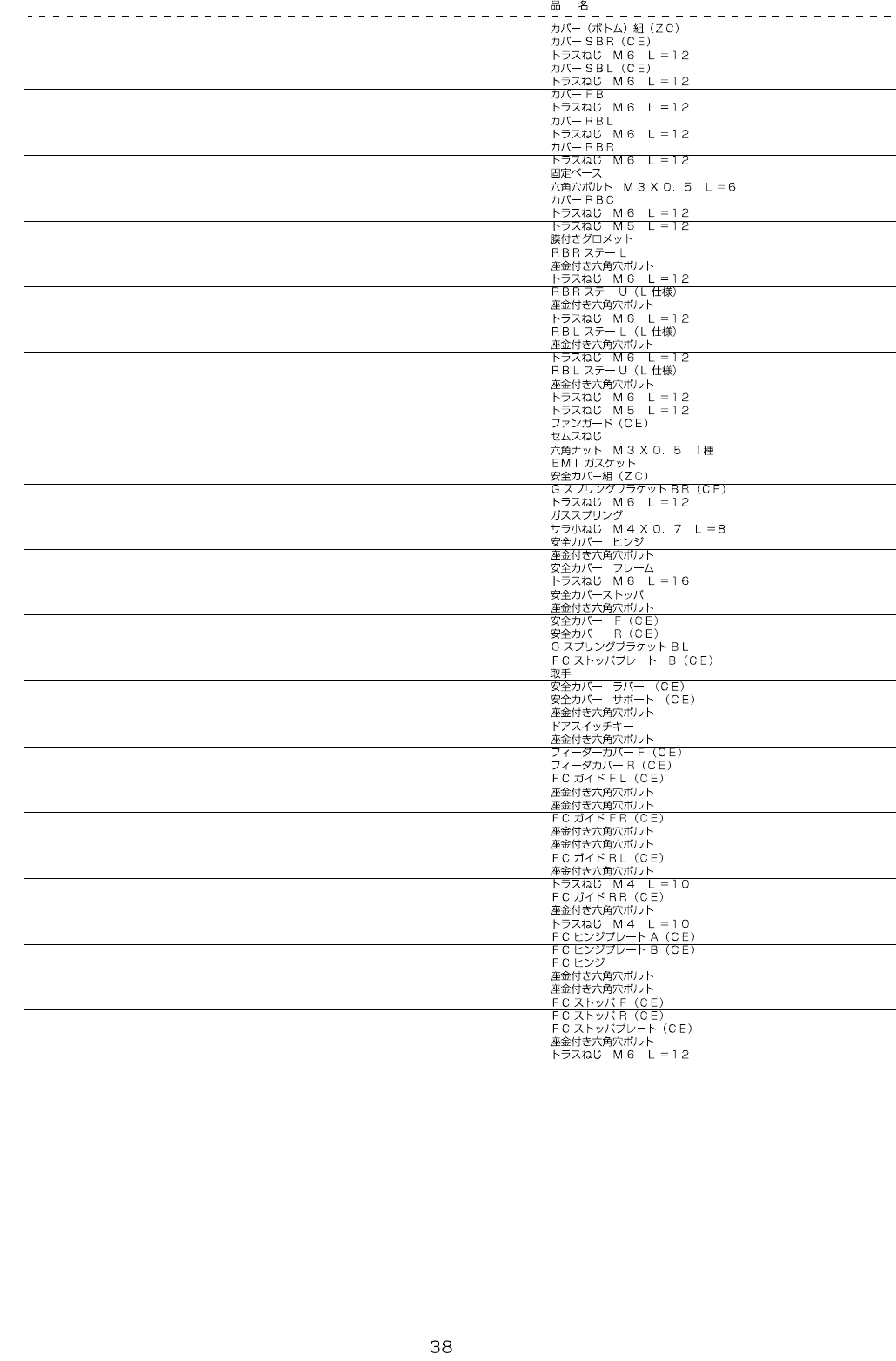

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 E1320-725-BA0 COVER(BOTTOM) ASM.(ZC) 1
2 E1152-725-000 COVER SBR (CE) (1)
3 SM-0061201-SC SCREW (5)
4 E1153-725-000 COVER SBL(CE) (1)
5 SM-0061201-SC SCREW (5)
6 E1351-725-000 COVER FB (1)
7 SM-0061201-SC SCREW (4)
8 E1456-725-000 COVER RBL (1)
9 SM-0061201-SC SCREW (6)
10 E1454-725-000 COVER RBR (1)
11 SM-0061201-SC SCREW (6)
12 HX-0029400-00 FIXED BASE (1)
13 SM-6030602-TN HEX SCREW M3 X 6 (1)
14 E1355-725-000 COVER RBC (1)
15 SM-0061201-SC SCREW (8)
16 SM-0051201-SC SCREW (4)
17 HX-0022100-00 BUSH (1)
18 E1460-725-000 RBR STAY L (1)
19 SL-6061292-TN SCREW (2)
20 SM-0061201-SC SCREW (2)
21 E1461-725-000 RBR STAY U (L TYPE) (1)
22 SL-6061292-TN SCREW (2)
23 SM-0061201-SC SCREW (2)
24 E1462-725-000 RBL STAY L (L TYPE) (1)
25 SL-6061292-TN SCREW (2)
26 SM-0061201-SC SCREW (2)
27 E1463-725-000 RBL STAY U (L TYPE) (1)
28 SL-6061292-TN SCREW (2)
29 SM-0061201-SC SCREW (2)
30 SM-0051201-SC SCREW (4)
31 E1115-721-000 FAN GUARD(CE) (2)
32 SL-4033591-SC SCREW M3X35 (4)
33 NM-6030001-SC NUT M3 (4)
34 HX-0050300-00 EMI GASKET (4)
35 E1307-725-AA0 SAFETY COVER ASM.(ZC) 1
36 E1106-725-000 G SPRING BRACKET BR(CE) (2)
37 SM-0061201-SC SCREW (6)
38 E5154-715-000 GAS SPRING (4)
39 SM-1040801-SC SCREW M4X0.7 L=8 (16)
40 E1318-715-000 SAFTY COVER HINGE (4)
41 SL-6061292-TN SCREW (8)
42 E1304-725-000 SAFTY COVER FRAME (4)
43 SM-0061601-SC SCREW (12)
44 E1348-700-000 SAFETY COVER STOPPER (4)
45 SL-6052092-TN SCREW (4)
46 E1107-725-000 SAFETY COVER F(CE) (1)
47 E1108-725-000 SAFETY COVER R(CE) (1)
48 E1305-725-000 G SPRING BRACKET BL (2)
49 E1198-725-000 FC STOPPER PLATE B(CE) (4)
50 E1527-755-000 KNOB (2)
51 E1195-721-000 SAFETY COVER RUBBER(CE) (4)
52 E1196-721-000 SAFETY COVER SUPPORT(CE) (4)
53 SL-6051692-TN SCREW (4)
54 HA-0045500-10 DOOR SWITCH KEY (2)
55 SL-6041042-TN BOLT (4)
56 E1145-725-000 FEEDER COVER F(CE) (1)
57 E1146-725-000 FEEDER COVER R(CE) (1)
58 E1147-725-000 FC GUIDE FL(CE) (1)
59 SL-6051292-TN BOLT (1)
60 SL-6041092-TN SCREW (2)
61 E1148-725-000 FC GUIDE FR(CE) (1)
62 SL-6051292-TN BOLT (1)
63 SL-6041092-TN SCREW (2)
64 E1149-725-000 FC GUIDE RL(CE) (1)
65 SL-6051292-TN BOLT (1)
66 SM-0041001-SC SCREW M4 L=10 (2)
67 E1150-725-000 FC GUIDE RR(CE) (1)
68 SL-6051292-TN BOLT (1)
69 SM-0041001-SC SCREW M4 L=10 (2)
70 E1191-725-000 FC HINGE PLATE A(CE) (10)
71 E1192-725-000 FC HINGE PLATE B(CE) (10)
72 E1196-725-000 FC HINGE (5)
73 SL-6051692-TN SCREW (10)
74 SL-6051492-TN BOLT (10)
75 E1193-725-000 FC STOPPER F(CE) (2)
76 E1194-725-000 FC STOPPER R(CE) (2)
77 E1195-725-000 FC STOPPER PLATE(CE) (4)
78 SL-6041492-TN SCREW (8)
79 SM-0061201-SC SCREW (6)
- -

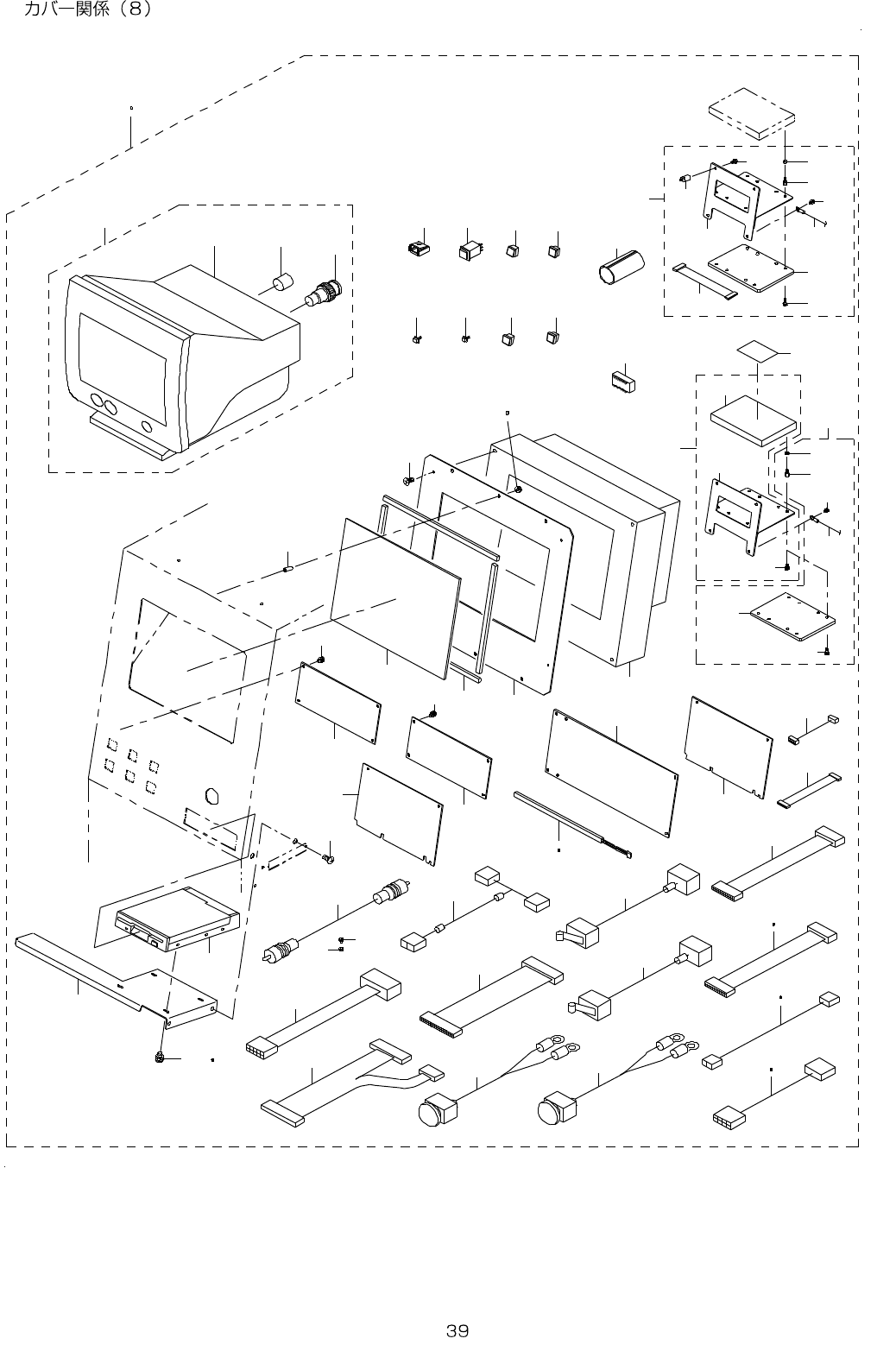

20.COVER COMPONENTS (8)
5 4
3
9
1 1 1 2
2 1
5 6
1 4
3 3 3 4
3 1 3 2
2 9
3 0 3 1
2 5
2 6
2 7
2 8
2 4
1 9
1 7
5 7
4 03 9
3 5
2 0
3 7 3 8
3 6
6
7 8
4
5
2 2
5 5
4 2
4 1
4 5
4 4
4 3
4 7
4 6
2 3 5 2
5 3
7 9
7 8
7 7
1 0
1 3
1 2
8 0
1 6
4 9
4 8
6 1
6 2
5 0
6 4
6 5
5 1
6 0
6 3
1 8
1 5
5 9
5 8
7 2
7 3
7 6
7 4
7 1
7 5
6 7
6 8
6 9
7 0
6 6
