6.6. 2D Barcode
6.6.1. 环境设置
本功能是可以与LTS(Lot Tracking System)联动使用的选项功能，使用 Barcode识别
贴装在FeederBase的Feeder的功能。
2D Barcode使用时

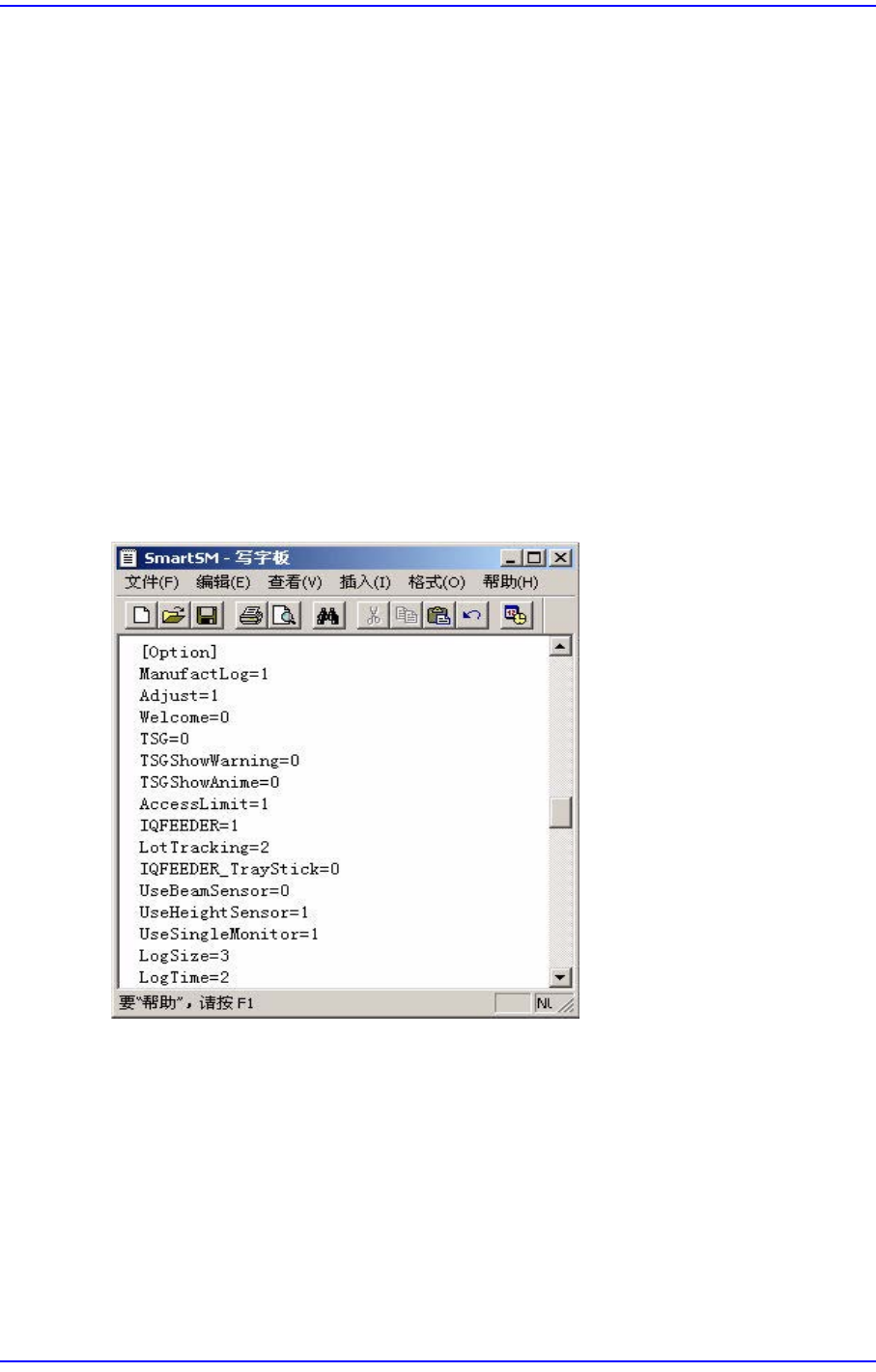

”C:\SmartSM\bin\SmartSM.ini” 文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=2。那么“Board Definition对话框的” ‘Barcode Position’ 按钮被激活。
1D Barcode使用时
”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项目中设置成 IQFEEDER=1,
LotTracking=1。
Barcode 不使用时(Default设置)
”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项目中设置成 IQFEEDER=0,
LotTracking=0。
请于完成环境设置文件的修改作业后执行“SmartSM.exe”。
6-36
Samsung Component Placer SM481 Administrator's Guide
6.6.2. Barcode Position

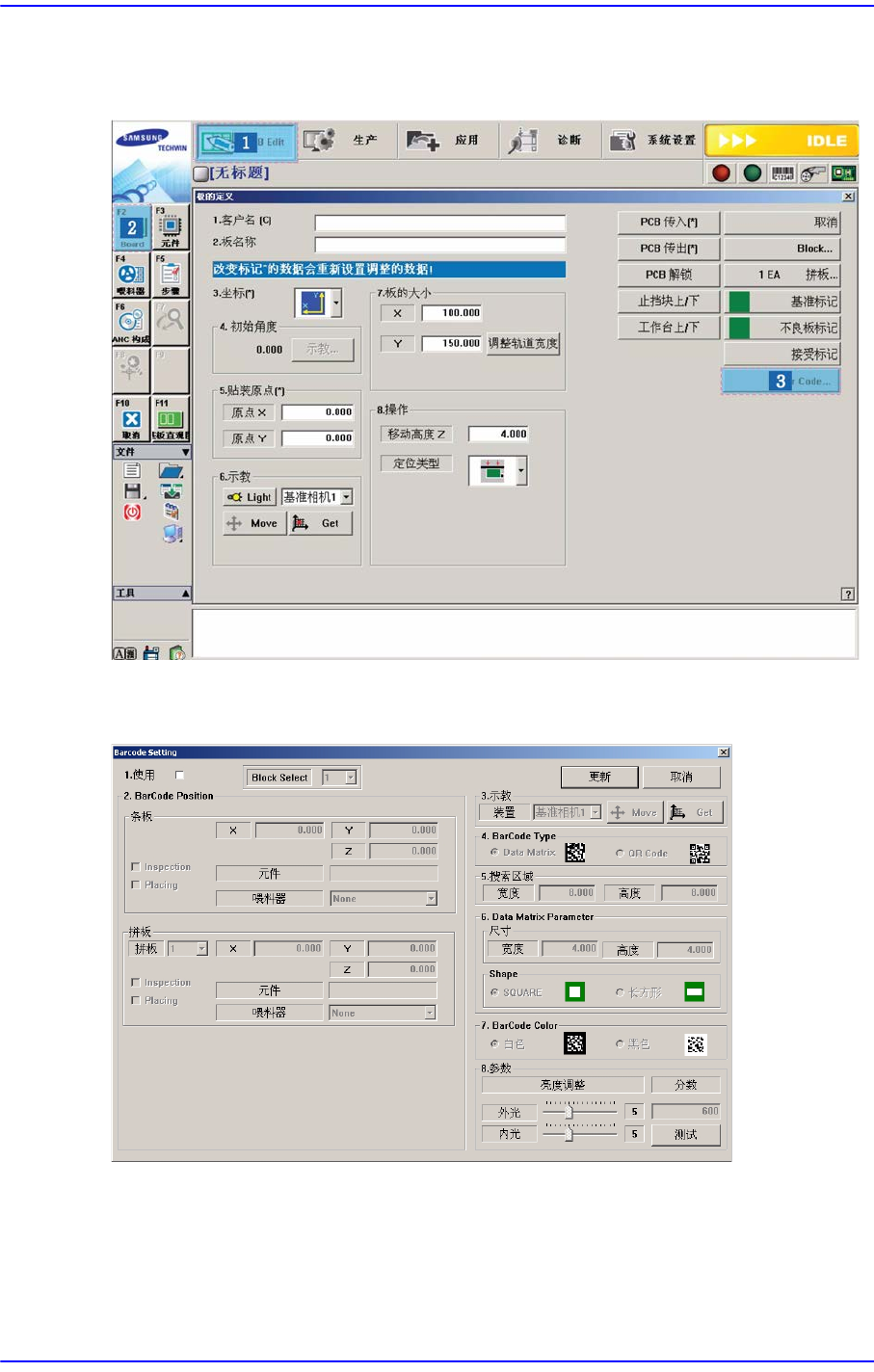

图
6.9 ‘Barcode Position’
对话框执行顺序
图
6.10 ‘Barcode Position’
对话框
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
6-37
Board
定义
选择要设置的模型后，请设置其他的项目。
<1.Use> 选择框
选择、校验2D Barcode功能使用与否时使用2D Barcode功能。
<2. Bar Code Position >领域
为了在板子(Board)上贴附2D条形码或者为了识别所贴附的2D条形码而进行设
置。
<Board> 领域
利用<3. Teach>领域上选择的基准照相机针对贴附在板子上的2D条形码位
置进行示教，或者为了在板子上贴附2D条形码而进行设置。
<X/Y> 编辑框
设置2D条形码的X/Y坐标。
<Z> 编辑框
把2D条形码贴附在板子(Board)时，为了利用贴片头的主轴按压贴附2D
条形码而设置Z轴坐标。
<Inspection> 选择框
需要识别板子上的2D条形码时，请圈选该复选框。
<Placing> 选择框
需要利用设备把2D条形码贴附到板子(Board)时，请圈选该复选框。
Part
圈选<Placing>复选框时处于激活状态。显示出<Feeder>组合框中选定供
料器所供应的元器件。
<Feeder> 组合框
圈选<Placing>复选框时处于激活状态。如下图所示，在Common Data设
置画面圈选<BarCode>复选框显示供料器列表，该供料器供应所登记的
元器件。
