13-1
系统设置
第13章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行 “Calibration(System Setup)” 。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘系统设定’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话
框的状态下，再次选择菜单时该对话框将会处于活性化状态。
图
13.1
选择
‘
系统设定
’
菜单的状态
图
13.2 ‘
系统设定
’
菜单的子菜单
13.1. 传达装置 (Conveyor) [F3]
设定与Conveyor有关的事项。
13-2
Samsung Component Placer SM481 Administrator's Guide
图
13.3 “Conveyor Cofiguration”
对话框
1: Current Define
<当前界限> 领域
表示当前 Conveyor的设定状态。
<固定轨道> 组合框
Conveyor的固定方式（前/后）。
<PCB传输方向> 组合框
Conveyor board的方向(右->左/ 左->右)。
<内嵌协议> 领域
在组合框中选择对前后设备的In-line protocol。
独立使用: 不操作Line ，独立启动设备的时候。
只用于临时导入: Line作业时，为了与前后设备进行通信，使用本设备开发
业体规定的protocol。
SMEMA: Line 作业时，使用SMEMA protocol前后设备通信 protocol。
<电路板释放>选项按钮 领域
<快速装载> 选项按钮
可以极大限度地减少PCB的出发与移动时间。命令设备在送出当前PCB的
同时传送下一个PCB。
<连续的> 选项按钮
当完成作业的PCB完全退出后，命令传送其它PCB。
13-3
系统设置
<通道停用> 领域
使Front Lane与Rear Lane中的一个成为Disable状态。

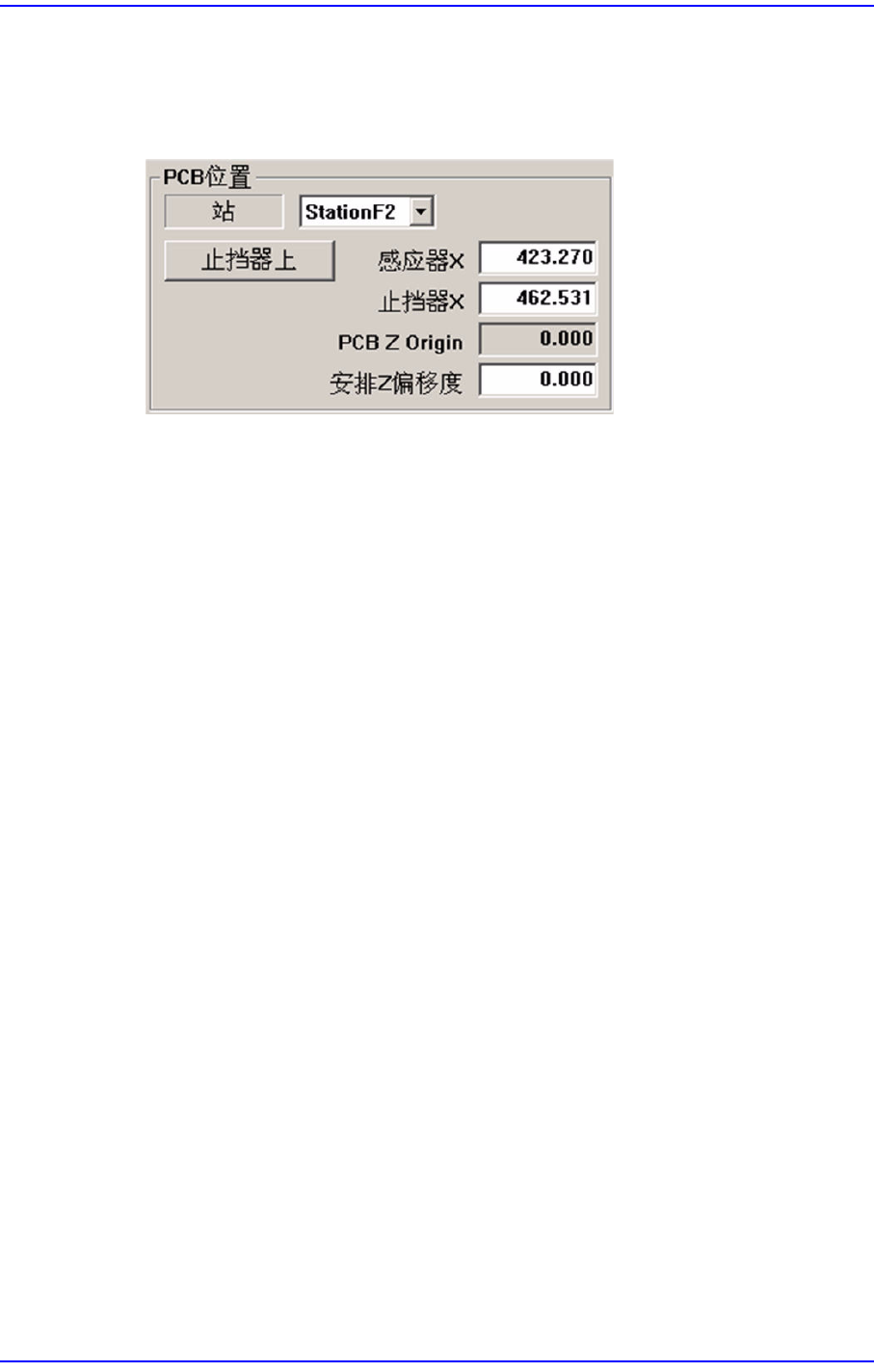

< PCB位置> 领域
<站> 组合框
选择Working Station.
<止挡器 X> 编辑框
在选择的Staiton中设置PCB感应传感器的坐标值。
<制动器 X> 编辑框
在选择的Staiton中设置Stopper的坐标值。
<PCB Z 原点> 编辑框
显示为补正ANC顶面与PCB顶面差的补正值
<安排Z偏移度> 编辑框
为了全体部件都按照在此处设置的Offset值向Z轴方向进行贴装时使用。
<止挡器上下> 按钮
对Stopper的位置进行示教时，对Stopper 进行Up或者Down 时使用。
<轨道宽度> 领域
设定Conveyor宽度调整有关数据。
最小宽度
显示传送带的最小宽度。
最大宽度
分别显示Single-Lane和Dual Lane时可作业的PCB最大宽度。
最
大长度
分别显示Single-Lane和Dual Lane时可作业的PCB最大长度。
最小长度
显示传送带的最小长度。
