16-1 生产信息管理 第 16 章 . 生产信息管理 16.1. 生产信息管理 [Pd. Info] 显示关于 PCB 生产的多种信息。 选择 “ 生产数据 ” 辅助菜单就会出现下列对 话框。 16.1.1. 生品 图 16.1 “ 生品 ” TAP 对话框
16-1
生产信息管理
第16章. 生产信息管理
16.1. 生产信息管理 [Pd. Info]
显示关于PCB生产的多种信息。
选择“生产数据”辅助菜单就会出现下列对话框。
16.1.1. 生品

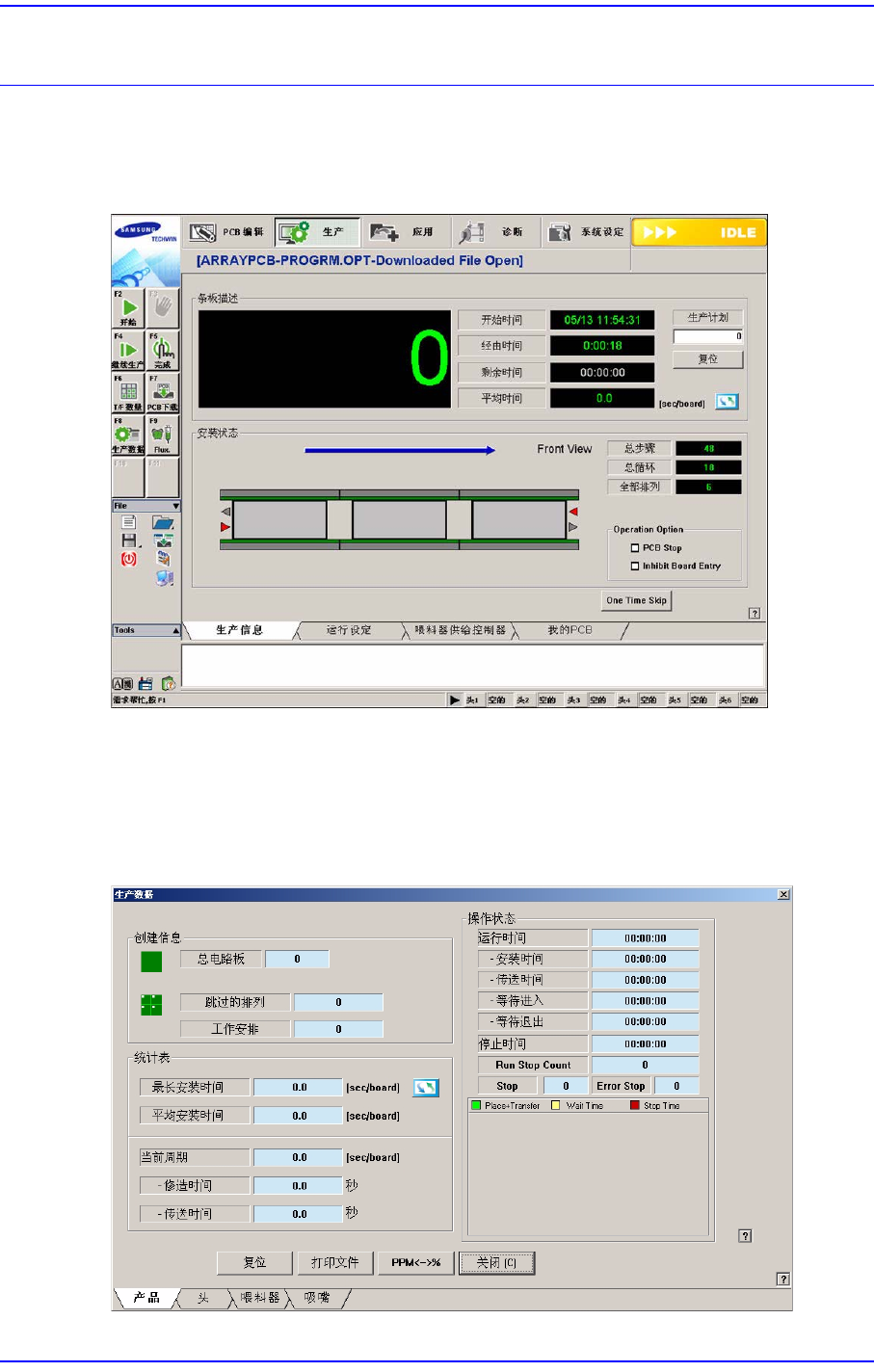

图
16.1 “
生品
” TAP
对话框
16-2
Samsung Component Placer SM481 Administrator's Guide
<创建信息> 领域
显示关于PCB生产的多种信息。
<全部基板>
表示生产的PCB总数。
<跳过的排列>
表示因坏标记不良标记Skip作业的PCB和PCB Array Skip的合。
<工作拼板>
表示正常操作的PCB总数。
<统计表> 领域
显示与贴装时间有关的信息。点击右侧的 按钮则显示各个不同形态的信
息。 (sec/board -> board/hour -> CPH)
<Peak Build Cycle>
sec/board
以秒为单位表示操作一张PCB所需要的最短时间。 [ Peak Build Cycle
Time (sec/board) ]
CPH
表示Peak Cycle Time(sec/board)为基准一个小时内预计生产的 PCB数。
Board/Hour
表示Peak Cycle Time (sec/board)为基准一个小时内预计贴装的部件数。
<Mean Build Cycle>
sec/board
以秒为单位表示操作一张PCB所需要的最短时间。
CPH
显示初始PCB投入到Work Station后一个小时内生产的 PCB数。
Board/Hour
表示最初PCB投入Work Station后一个小时内贴装的部件数。
<当前周期>
Previous Cycle Time = Build Time + Loading Time
sec/board
以秒计时最后生产的PCB投入Work Station完成作业后到下一个PCB投
入所需
的时间。 [Previous Cycle Time (sec/board) ]
CPH
