7-60 Samsung Component Place r SM481 Administrator's Guide <Group No.> 列 表示脚组的编号。 它的范 围为 0 - 15 。 <Group L. Num> 列 设定脚组具有的引线的数量。 <Group P . No.> 列 设定脚组作参考的引脚参数的编 号。 可设定的范围为 0-7 。 <Group …
7-59
元件的登记
设定含允许上偏移量的间距。
<Pitch Min> 列
设定含允许下偏移量的间距。
<Foot Typ> 列
设定引脚接触到底面的距离。
<Foot Max> 列
设定含允许上偏移量的Foot长度。
<Foot Min> 列
设定含允许下偏移量的Foot长度。
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差. 以对<引脚长度>的百分比来设定。
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。

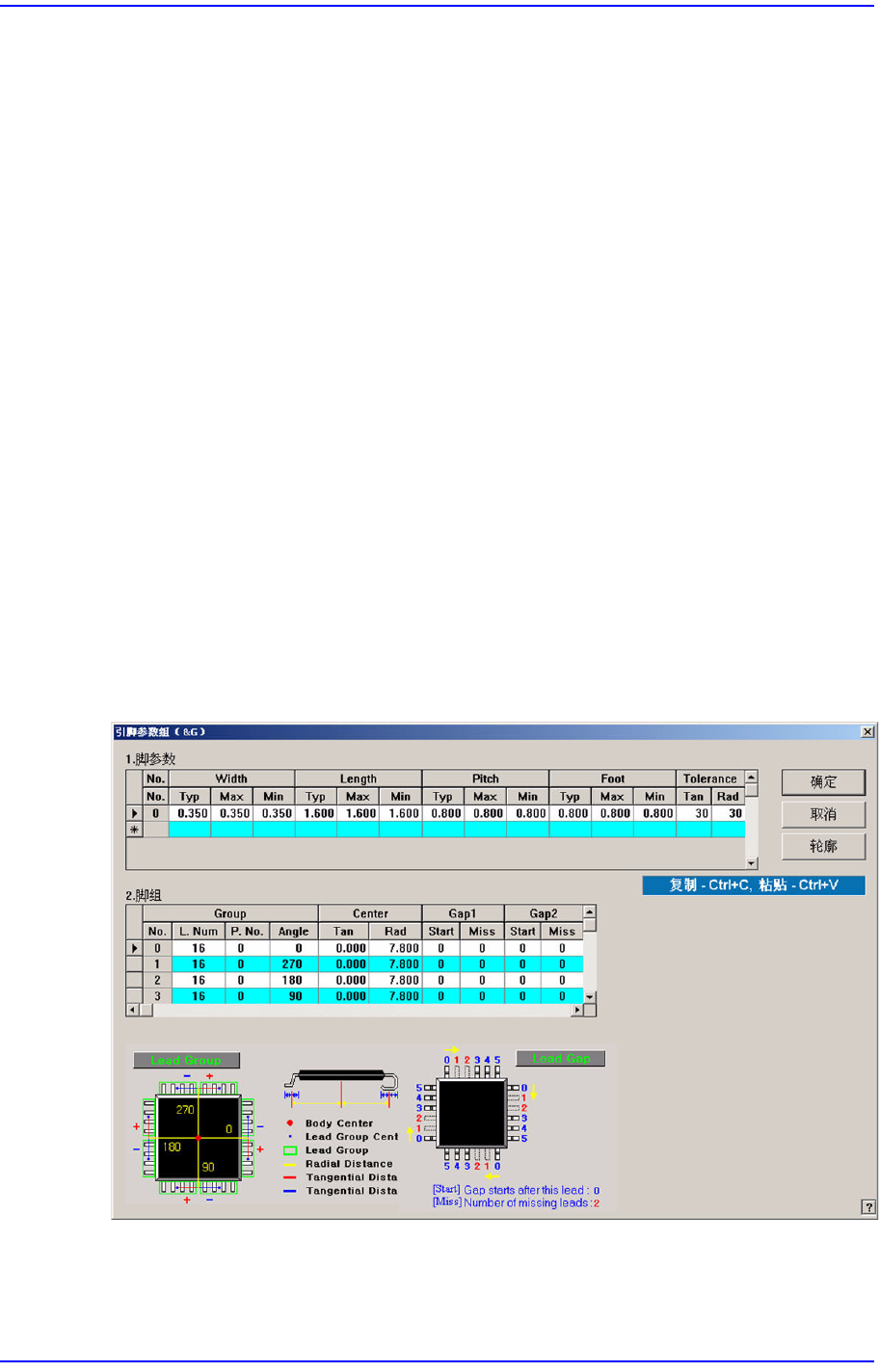

图
7.25 ”User IC
的引脚参数
&
组
”
对话框的
”
脚组
”
设定画面
<脚组> 领域
设定引脚组。
7-60
Samsung Component Placer SM481 Administrator's Guide
<Group No.> 列
表示脚组的编号。它的范围为0 - 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为 0-7。
<Group Angle> 列
设定脚组在部品上的方向。图中的0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
7-61
元件的登记
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
7.1.4.3. HDMI Connector贴装
为贴装HDMI Connector登录部件的 Part Data，示教相应部件的贴装点。没有Fix
Camera的设备无法使用此功能。
Part Data登录
如下图利用示教框，把贴装好的head移动到Fix Camera中心。
移动gantry（吊机架）使插入部件的Pin位置处于SMVision窗的十字线。请把
准确示教的位置设置为部件的中心。
1:
元件中心
请点击<Lead Parameter & Group>按钮变更Lead参数中Lead Center的Rad和
Tan 值。此时如下图使Lead末端与部件上的亮区不要置于同一水平线上。
