12-47 Machine Calibration 5. 打开 < 当前位置 > 窗口。 6. 利用示教盒使吸嘴座形状成 '( )' ， R 轴方向 旋转转轴。 此 时， 机械连动的磁头 . 吸 嘴座朝相同方向。 即如上图所示利用齿垢 1~2 号， 3~4 号， 5~6 号， 7~8 号， 9~10 号磁头器具上应组 装为相同的组装方向。
12-46
Samsung Component Placer SM481 Administrator's Guide
下面介绍R Offset Calibration执行方法。
1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。
2. 在<Grid> 领域点击要执行校正 Head的R轴，再点击 <喷嘴固定检测>按钮。 (在
这里任意用 Head 1设定)
3. 显示“请检测和记录喷嘴CNT0到 ANC1-2洞。首先，我们必须把所有喷嘴手动
离开朝向 将Z轴调制低处，点击[下一步]”消息。 为手动除去所有贴装在磁头的
吸嘴，拉下磁头的Z轴请点击 <下个>按钮。
此时虚拟吸嘴CNT0设置在ANC的1号孔，认定相应Head把CNT0吸嘴Pick。
4. 显示“排列高度上升，镜像关闭移动，点击[下一步]”的信息。此时为了在飞行相
机上看见Head吸嘴支撑架，把 Spindle上升到可以识别部件的高度后，为了关闭
Mirror点击 <下个>按钮。
12-47
Machine Calibration

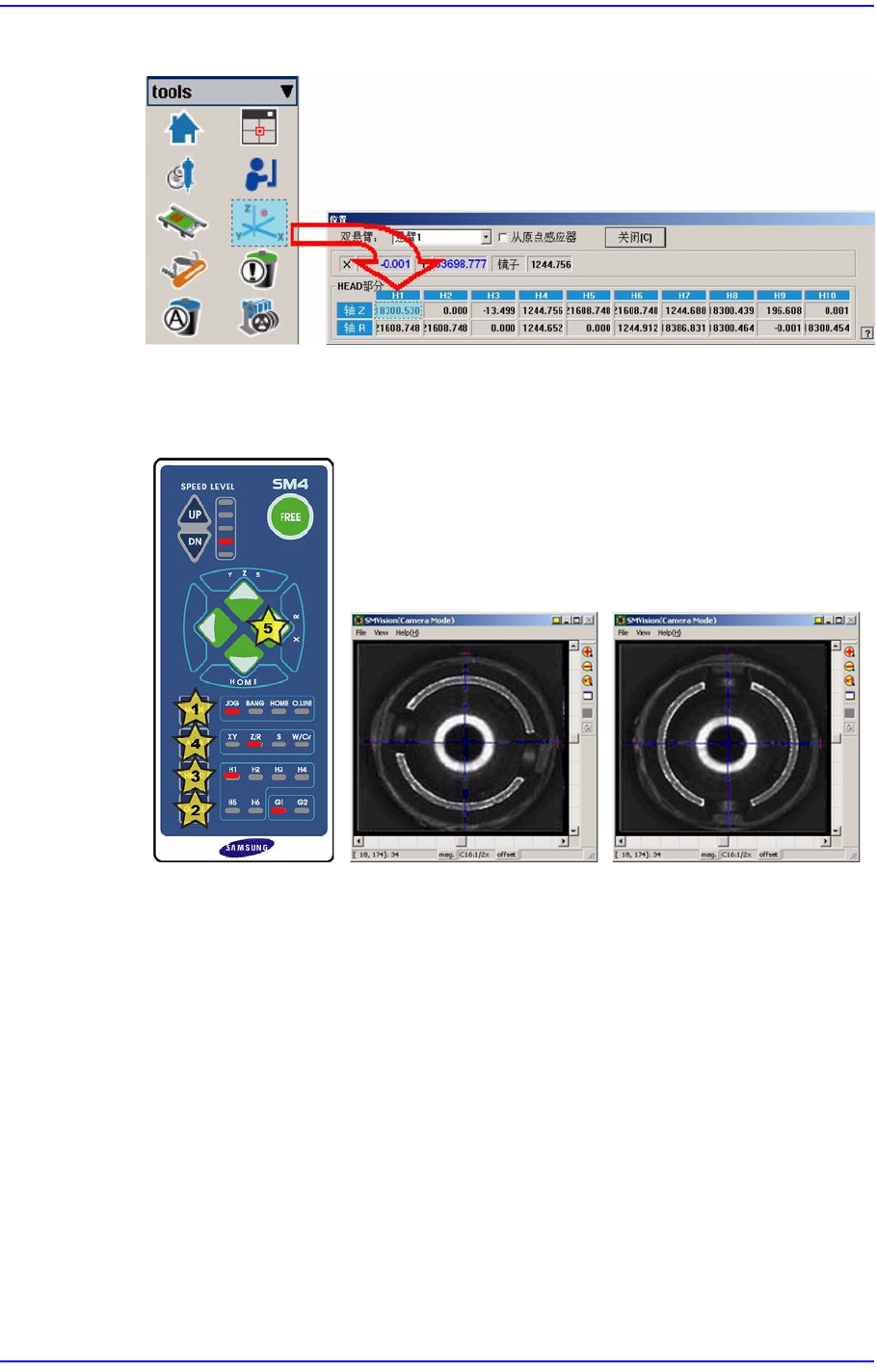

5. 打开<当前位置>窗口。
6. 利用示教盒使吸嘴座形状成 '( )'，R轴方向旋转转轴。 此时，机械连动的磁头.吸
嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号，7~8号，9~10号磁头器具上应组
装为相同的组装方向。
12-48
Samsung Component Placer SM481 Administrator's Guide
7. 此时输入所要适用的R轴<当前位置>值并进行升级。
8. 同样地测定Head 2 ~ Head 10 。
9. 完成对Gantry1的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执行
校正。
10. 校正结果适用在设备时点击<更新>按钮。
