12-34 Samsung Component Place r SM481 Administrator's Guide 6. 用鼠标选择 参考点 #1 相应的 < 边偏移 > 编辑框， 点击 < 移动相机 > 按扭。 7. 那么， 基准相机移动到该 Fiducial Mark 位置。 上升 Backup T able ， 利用 T eachbox 点击 ’AXIS’ 按扭选择 XY ， 使 Vi s i…
12-33
Machine Calibration
<更新> 按钮
储存所有修改值后关闭画面。
12.3.4.1. Procedure
执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击<自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
5. 请点击<边缘偏离度查找..>按钮
12-34
Samsung Component Placer SM481 Administrator's Guide

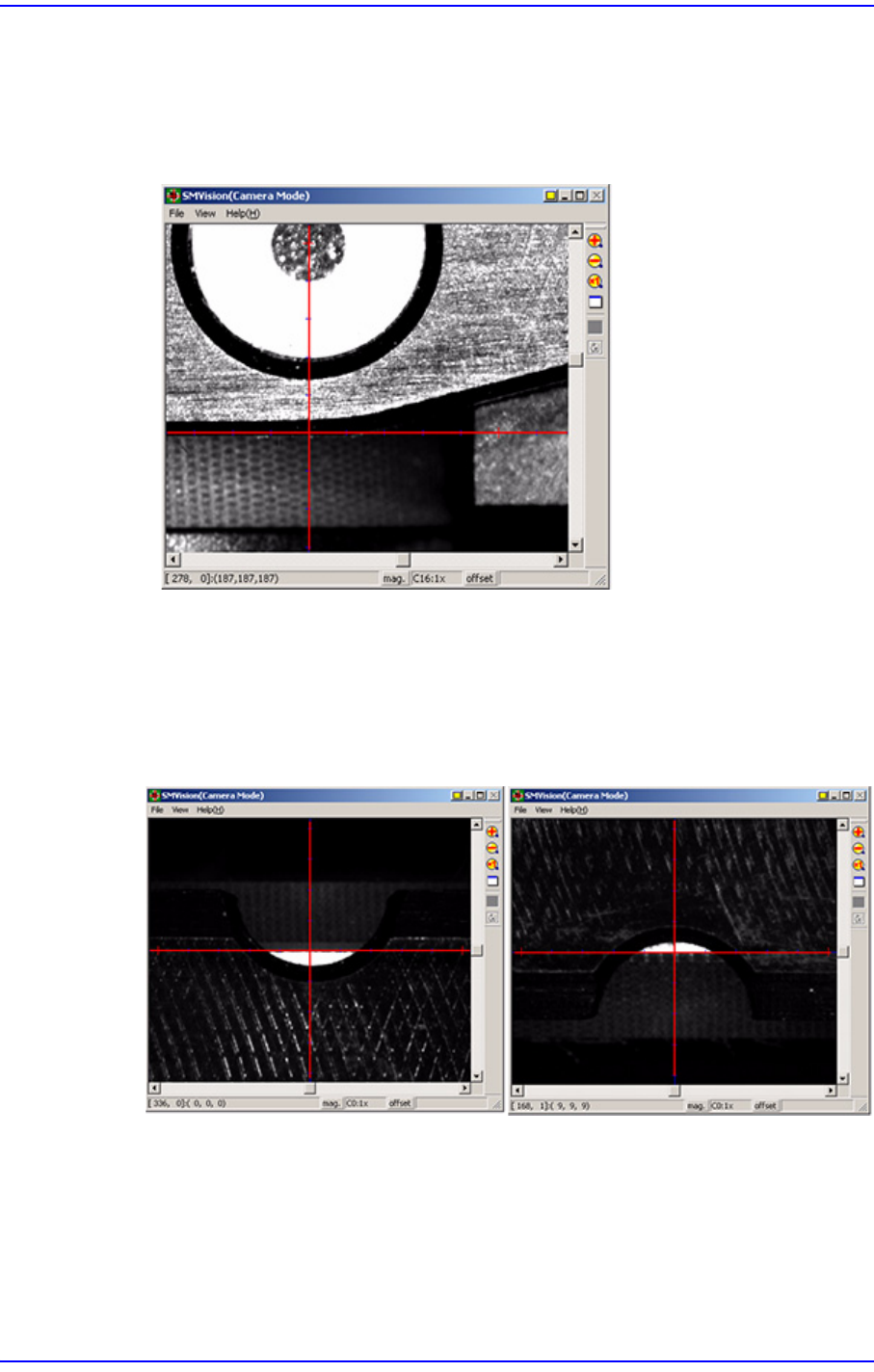

6. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机 >按扭。
7. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择 XY，使Vision 上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择 Jog，按 住 Y(+)方向移动按扭漫漫移动。
12-35
Machine Calibration
8. 如一致，点击示教盒的 <Get>按扭。
9. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
10. 用 参考点 #1的示教方法，同样地对 参考点#2执行示教。
11. 对所选 Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
12. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationF1 → StationF3
F1_Ref#2
F2_Ref#1
F2_Ref#2
