12-32
Samsung Component Placer SM481 Administrator's Guide
正确示教被选Station的各Fiducial Mark。 详细事项请参照 “6.3
基准符号
(Fiducial Mark)
设定
“。
<边缘偏离度查找..>按钮
正确测量Fiducial Mark和 Edge之间的 Offse时使用。为了测量Edge Offset首先要
点击<全部回原位>按钮确认Fiducial Mark的位置。

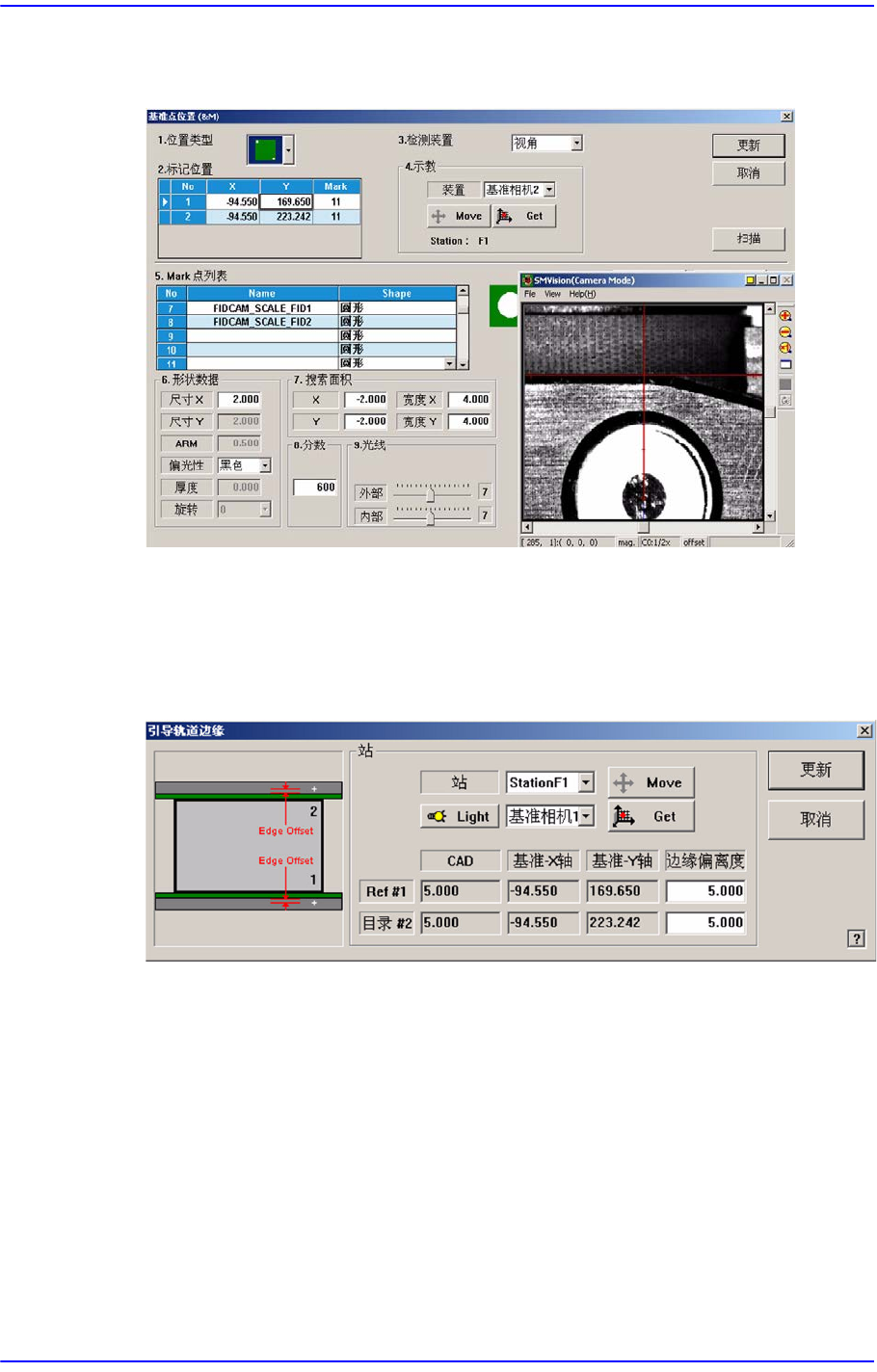

图
12.10 “Teach Rails Edges”
对话框
<边缘偏离度> 编辑框
是指Fiducial Mark中心到Rail末端 (Edge)的距离，用鼠标选择此处，执行校
准。
<Move> 按钮
基准相机移动到现在选定的 Station所选Fiducial Mark位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<Light> 按钮
设置照明值。调整相应的滑条设置值。
12-33
Machine Calibration
<更新> 按钮
储存所有修改值后关闭画面。

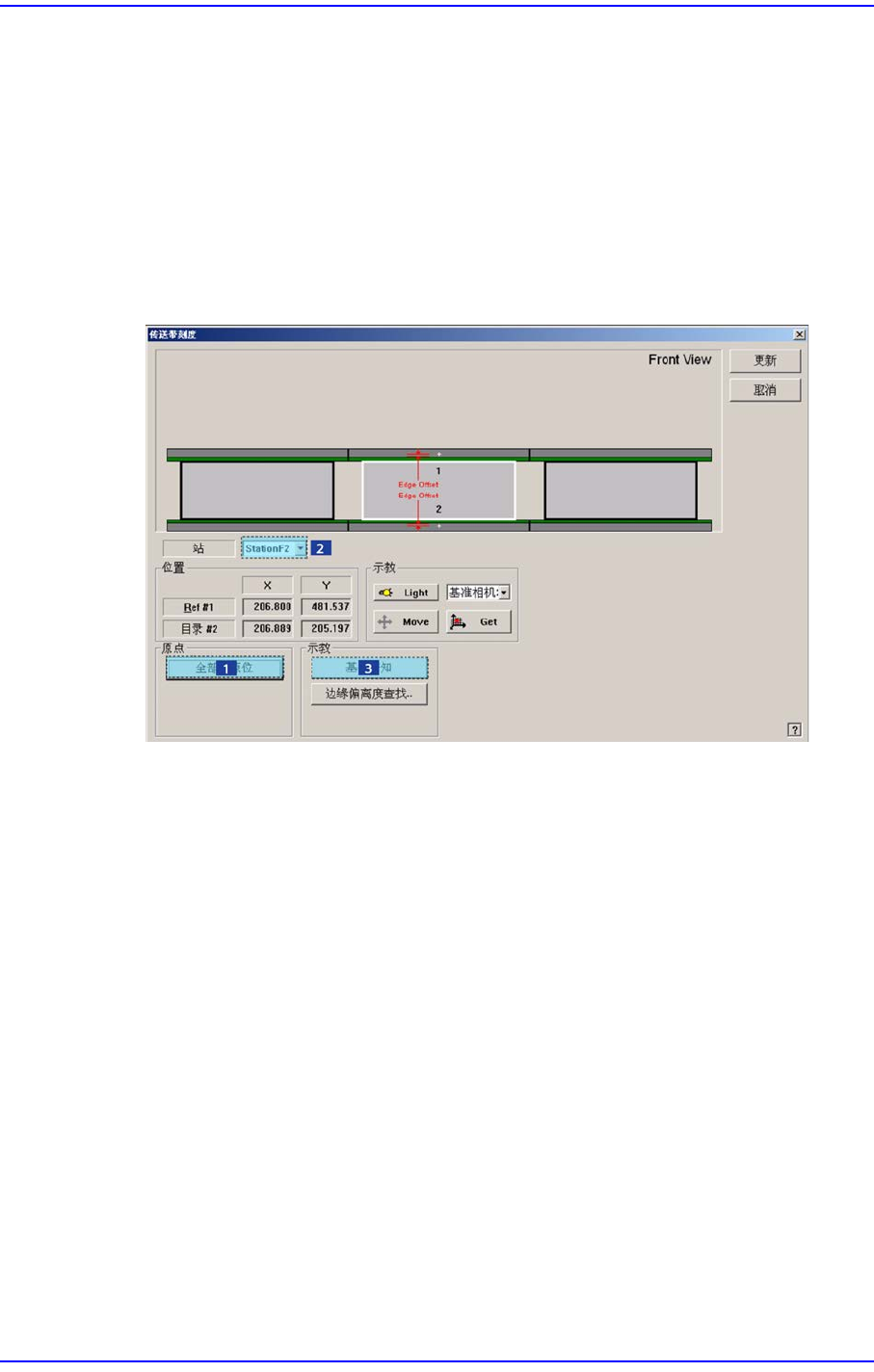

12.3.4.1. Procedure
执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击<自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。

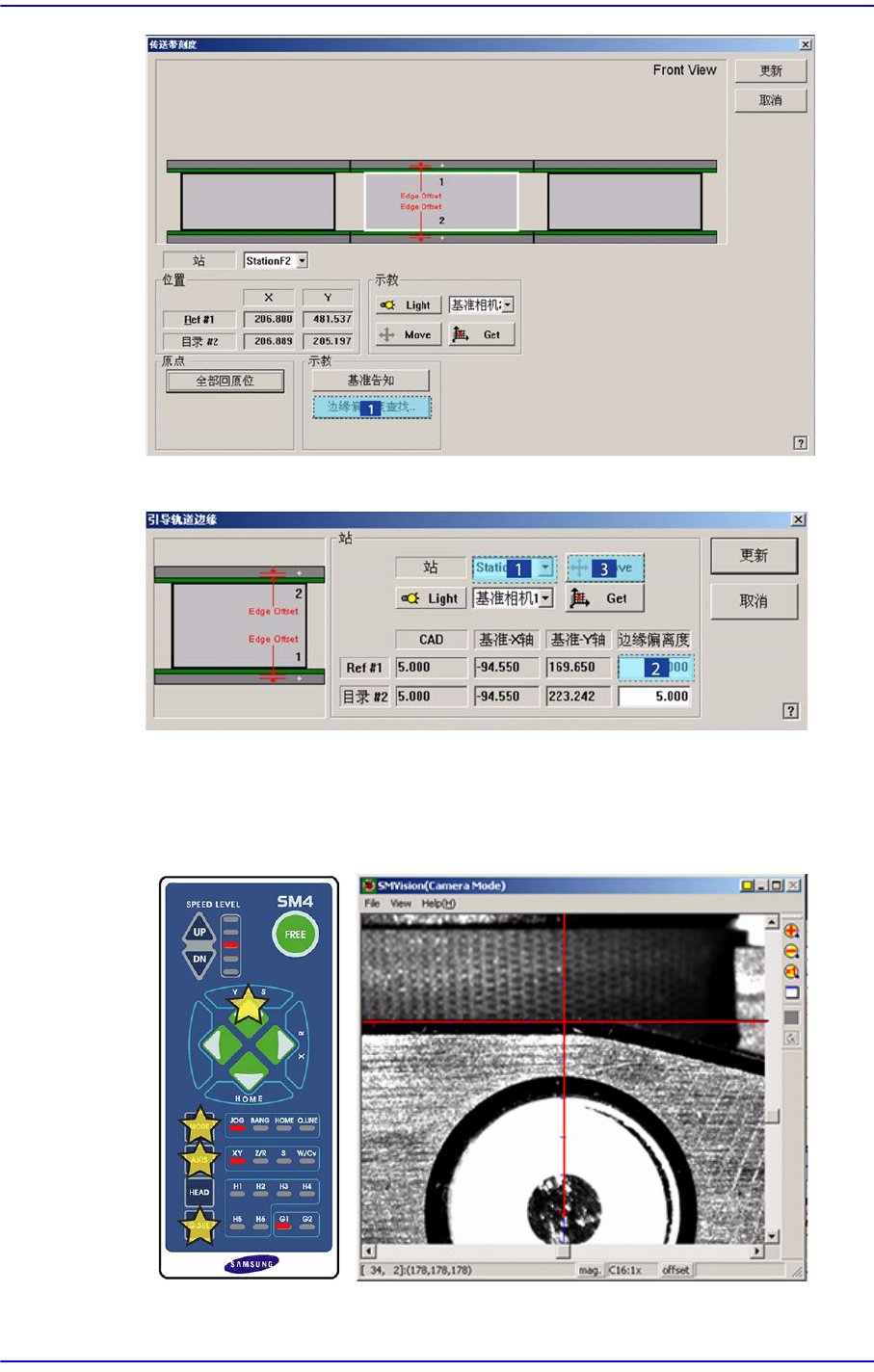

5. 请点击<边缘偏离度查找..>按钮
12-34
Samsung Component Placer SM481 Administrator's Guide
6. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机 >按扭。
7. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择 XY，使Vision 上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择 Jog，按 住 Y(+)方向移动按扭漫漫移动。
