Machine Calibration
7. 那么，磁头1上升到飞行相机的 Align高度，关闭 Mirror。 然后在消息窗显示”准
备标准。
8. 对于标准，点击[下一步].” 消息。此时在 <目标摄像 >组合框中选择”飞行相机
1”点击 <亮度>按钮，在”亮度控制”对话框中SMVison显示的Calibration Tool上
的 Fiducial Mark明显为止调整照明亮度后点击<下个>按钮。
9. 校正是：用飞行相机识别校正 Tool 底面的Fiducial Mark 2点后，校正 Tool 放到
ANC顶面的校正 Tool位置，之后识别校正 Tool上面的边缘Fiducial Mark 2点。
12-62
Samsung Component Placer SM481 Administrator's Guide
10. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击<下个>按
钮。
11. 显示”下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动后,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴请点击
<下个> 按钮。

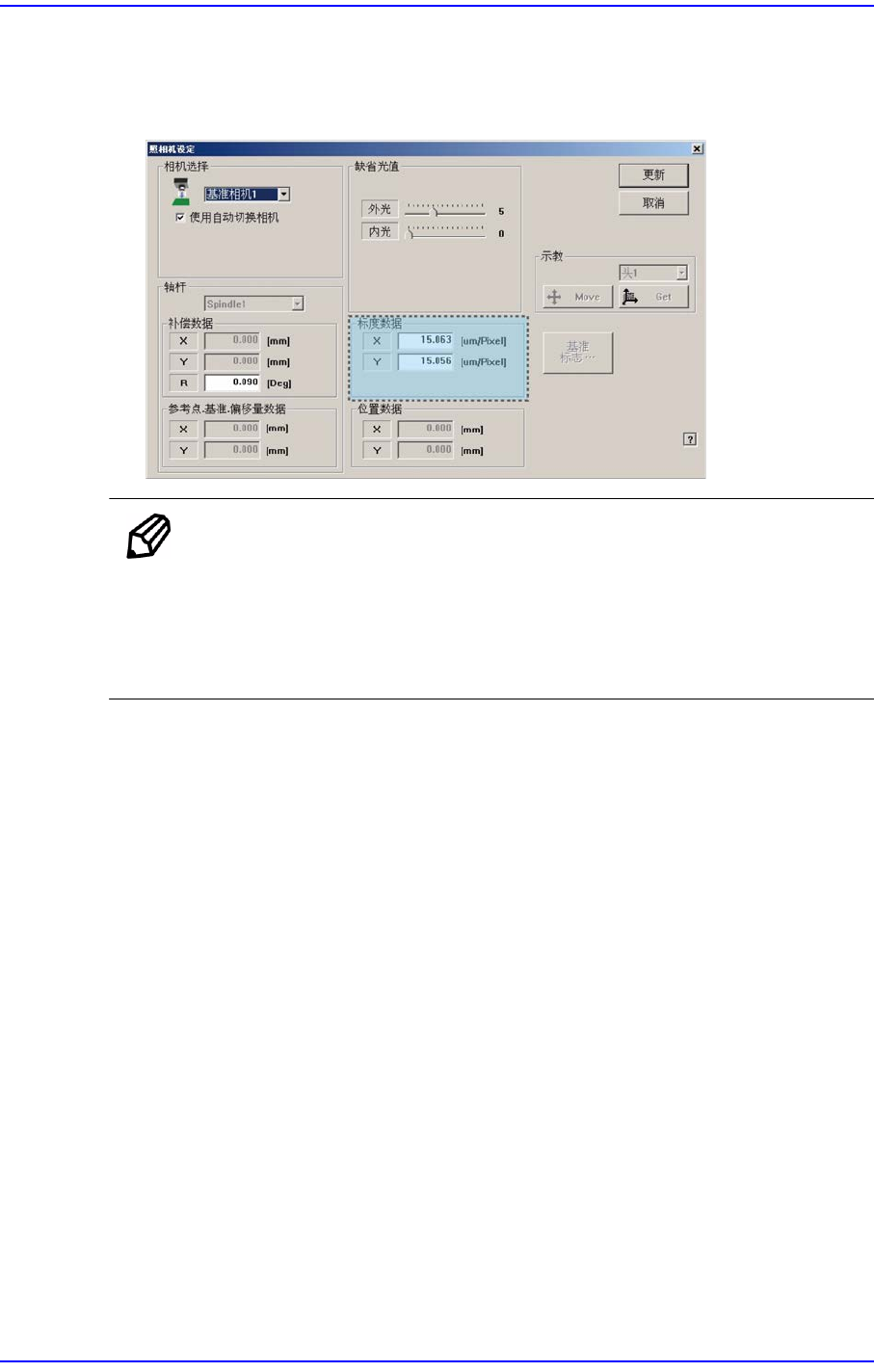

12. 对所有飞行相机正常完成校正次序如下图显示结果值。要在设备中适用校正值
请点击<确定>按钮。
12-63
Machine Calibration
13. 显示”下一步, 把校校正工具从H1取下 , 点击[下一步]头将向下移动。移动后,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去Calibration Tool请
点击 <下个> 按钮。
备 注 飞行相机的校正基准值为如下
FOV 25 (MEGA)
ScaleX: 22.85~23.81 (μm/pixel)
ScaleY: 22.85~23.81 (μm/pixel)
