元件的登记
图
7.23 “
封装组
= User IC”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)”
<Light Type> 组合框
识别部件时根据照明设置参数。
Front Light
设置Front Light合适的识别参数。部件比背景亮时使用。
Back Light
设置Back Light合适的识别参数。部件比背景暗时使用。
<尺寸> 领域
设定排列尺寸。
<本体X 典型> 编辑框
设定部品的X轴方向的尺寸。
<本体X 最大> 编辑框
设定部品的X轴方向的最大尺寸。
<本体 X 最小> 编辑框
设定部品的X轴方向的最小尺寸。
<本体Y 典型> 编辑框
设定部品的Y轴方向的尺寸。
<本体 Y 最大> 编辑框
设定部品的Y轴方向的最大尺寸。
7-54
Samsung Component Placer SM481 Administrator's Guide
<本体 Y 最小> 编辑框
设定部品的Y轴方向的最小尺寸。
<引脚类型> 组合框
选择引线的种类。可选择的引脚类型如下。
G型引脚: 如QFP部品，引线往外弯曲。
J型引脚: 如PLCC部品，引线往里面卷入。
<运算法则> 组合框
选择识别部品的运算法则。 可选择的运算法则如下。
黑色实体
它是高速处理IC类元件的方法。一般适用于IC类元件。
全部实体
虽然可适用于多种部品，但它的处理时间比较长。一般适用于IC类以外
的元件或不易识别的部品。
引脚数为奇数
使用在识别精度不重要的异形部件等。与Trimmer的识别规则相似。
单数引脚
识别有Lead的异形部件时使用。
<引脚参数&组> 按钮
设置<引脚参数&组>。 <7.1.4.1 Lead Parameter>,<7.1.4.2
脚组
>。
此外的设定项目请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 共同Align Data (7-16 页)” 。
<Use Polygon> 校验框
对部件识别要求不严格的情况下，利用Auto Teach功能自动识别部件时使用
此功能。
请根据相应部件的特性适当调节 Threshold 和 Ex Parmeter自动识别部件。选
择<Use Polygon>校验框则 <Lead Parameter & Group>按钮和<MFOV Type>
组合框被激活。还有<Auto Teach>按钮被激活。
此时，<Size>领域的<Body X>和<Body Y>编辑框里请设置寻找多边形领域
的大小。
7-55
元件的登记
可以<Area Margin>编辑框中输入的值加上 <Size>领域设置的值设置寻找多
边形的领域。
还有，点击<Ex Param>按钮显示以下对话框，在<Extra Parameter>tap对话框
的<Body Sub Sample>编辑框可设置0~10的值。
这里设置的值决定在SMVision窗口生成部件的Outline精密度。 如果
SMVision窗口显示的形象噪音多或不清晰，请设置‘0’ default值。
否则形象清晰可明确区分部件外廓则可以精密地生成部件的Outline。 但是
取值过大Outline粗糙会无法准确识别部件。
1- 最精密的Outline
10- 最粗糙的Outline

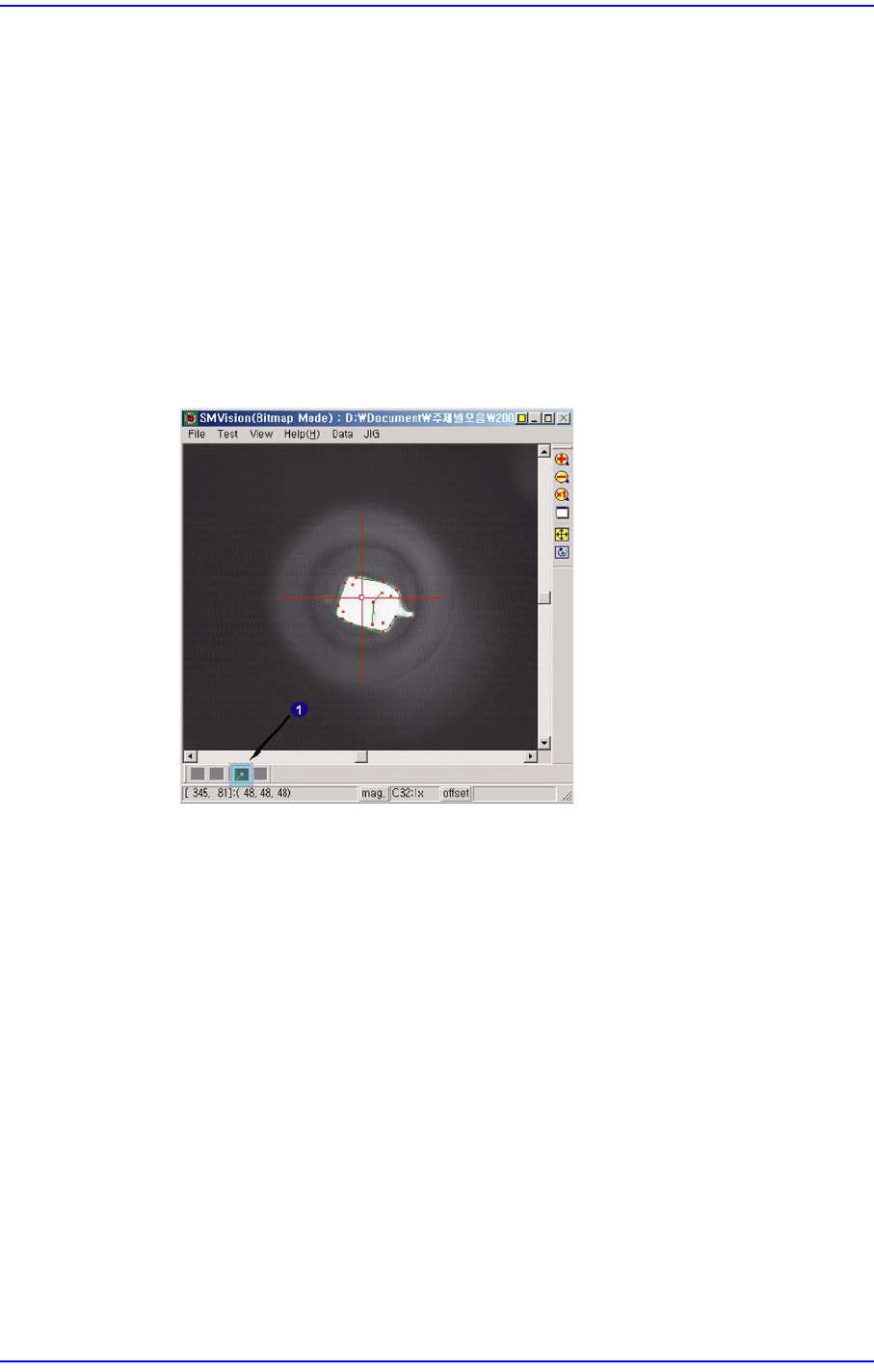

1: Polygon Toolbar
Polygon Toolbar按钮
用Fly Camera识别部件时，用鼠标拖动十字线可以指定部件的识别中
心。
此时，基本上摄像机的中心为部件的识别中心。要识别的多边形部件中
心（原点）对准十字线的中心。那么，十字线的中心为多边形部件要找到
的领域中心。
<Direction Mark> 按钮
可以设定元件的装贴方向。
