12-25 Machine Calibration  < 关闭 > 按钮关闭对话框。注意重新校准后，原点位置会改变。如果不重新示教拾取位置、 ANC 及贴装原点等与设备位置有关的项目，将导致设备动作异常。从新校准后，必须重新示教与位置有关的项目。

12-24

Samsung Component Placer SM481 Administrator's Guide

 <软件限制> 领域

 <X-Y 坐标限制自动的查找...> 按钮

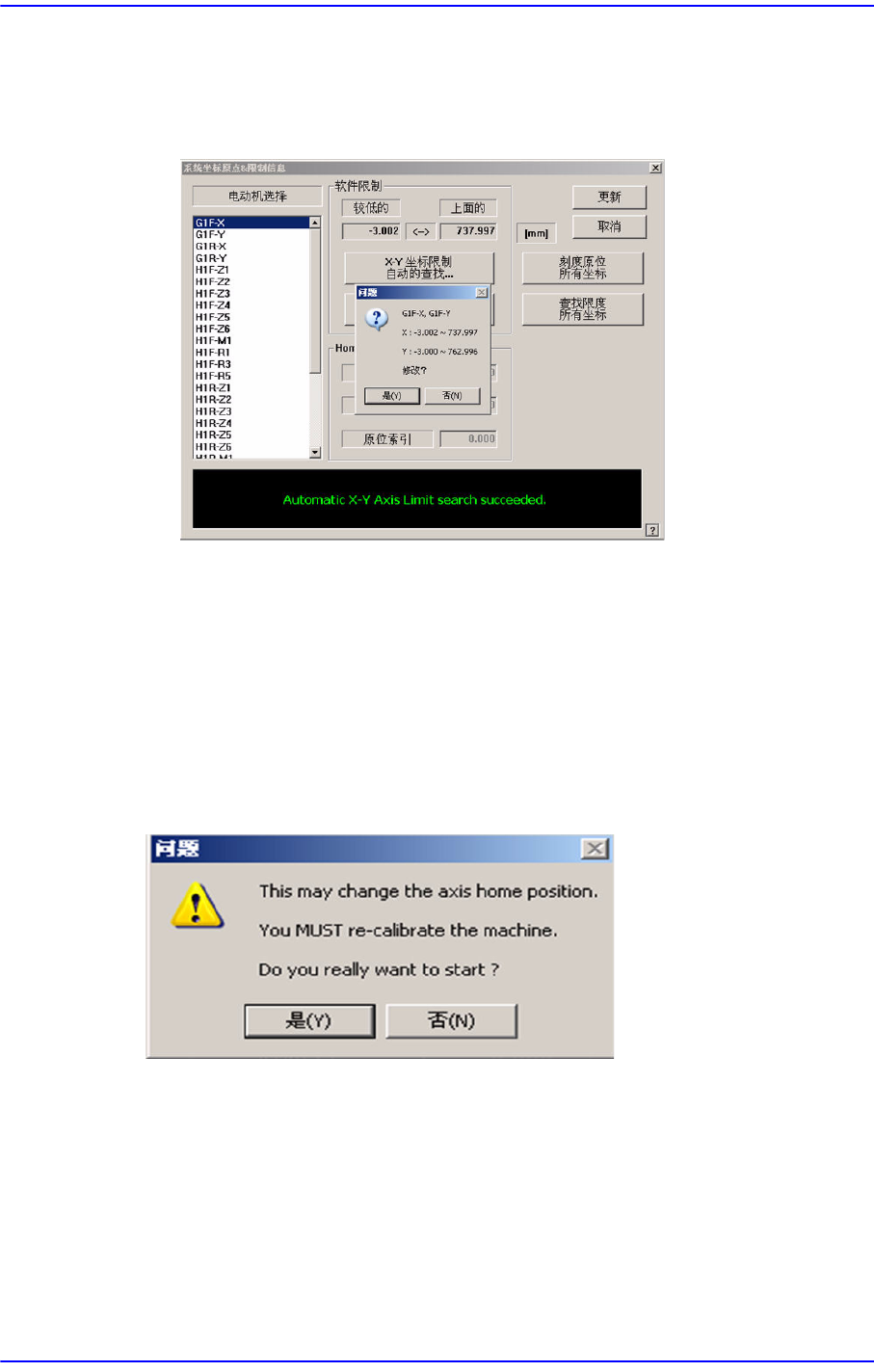

自动查找XY轴的limit后，确认是否运用变更值。

 <弯度补偿> 按钮

选择Y轴时被激活。执行Skew Compensation时使用。详细的事项请参考 “12.3.2

歪斜修正

“

 <校准原位> 按钮

自动查找和反应<电动机选择>目录框中选定的马达home位置。

 <刻度原位所有坐标> 按钮

自动查找所有轴home位置并反应。

 <查找限度所有坐标> 按钮

寻找所有轴的极限值。

 <Home Info.> 领域

选择Mirror轴时，<Home Offset>编辑框被激活。对Mirror轴进行校正时使用。

 <更新> 按钮

适用变更值。

12-25

Machine Calibration

 <关闭> 按钮

关闭对话框。

注意重新校准后，原点位置会改变。如果不重新示教拾取位置、ANC

及贴装原点等与设备位置有关的项目，将导致设备动作异常。

从新校准后，必须重新示教与位置有关的项目。

12-26

Samsung Component Placer SM481 Administrator's Guide

12.3.2. 歪斜修正

Skew意味着设备移动后对Y1和Y2轴 X轴不形成垂直状态，补偿发生的歪斜。这个

鼻息在设备的最初安装及移动后执行。对Y轴执行螺母补偿方法如下;

注意最初设备的安装及移动后，执行初始化之前必须执行 < 螺母补偿

>。否则设备驱动中可能会受到损伤。

 首先，把X机架手动移动到设备的中间部分。

 请点击<歪斜修正>按钮。那么自动对Z轴执行初始化，Y1轴电动机旋转，到感知

Y Home传感器为止移动 X 机架， Home 传感器感知后，反方向移动相当于Y轴

移动距离后，再感知Y轴Home传感器为止反方向移动。

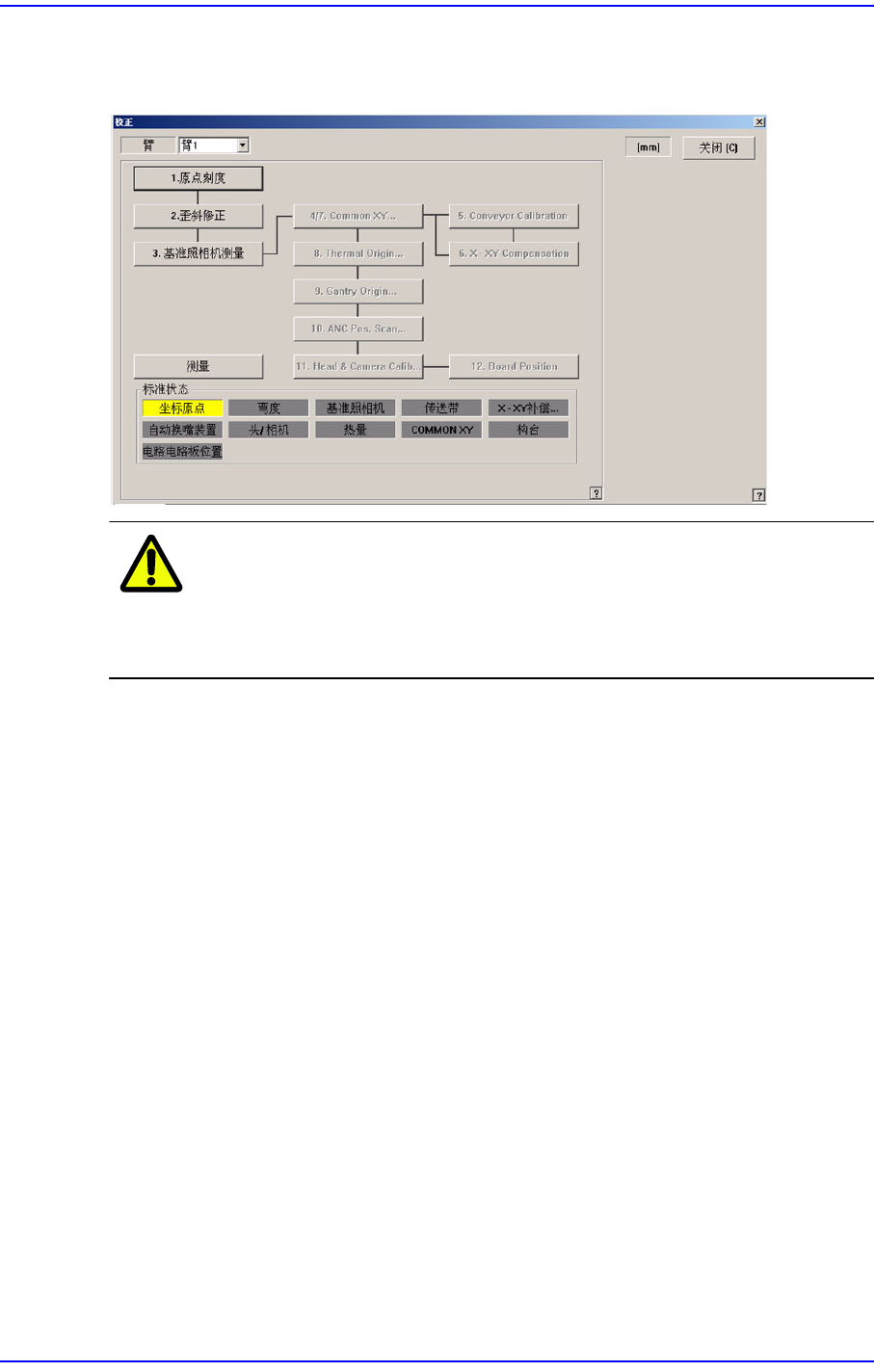

 然后如下图显示 Skew 信息，问是否适用该值。
