12-7
Machine Calibration
45度间隔可设置各角度别Fly-Fix 偏移。
<X, Y> 列
可设置X, Y的 Fly Run Out 偏移。
<清除这个方向的数据> 按钮
可删除选定磁头的 Fly-Fix偏移数据。 不适用对磁头的 Fly-Fix 偏移时使用，不
能恢复删除过的数据，要适用Fly-Fix偏移必须重新执行Camera Calibration。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12.1.5. <计数偏移 > TAP对话框
可各磁头别设置贴装偏移。

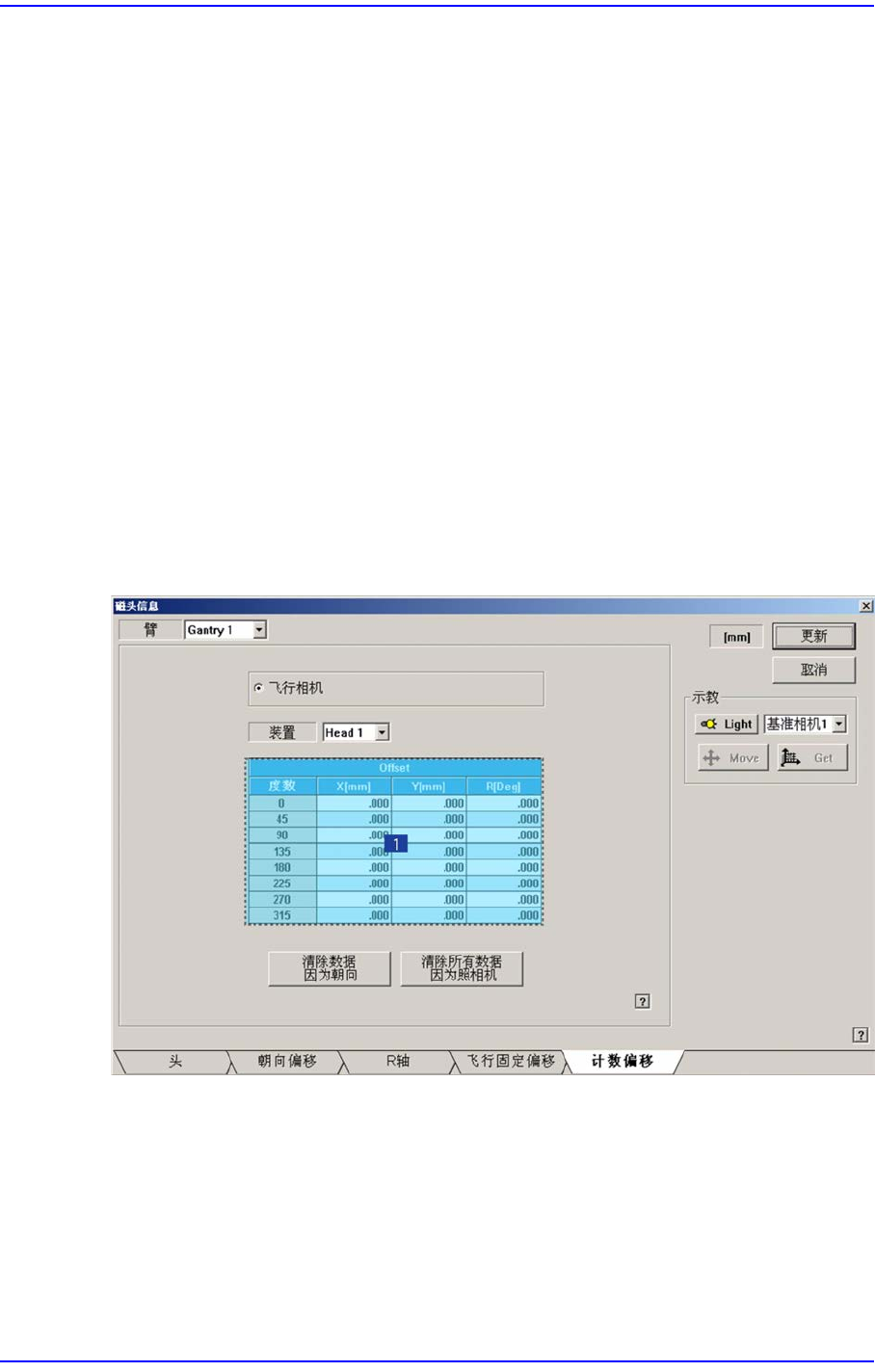

图
12.5 “
计数偏移
” TAP
画面
1: Grid
领域
<飞行相机> 选项按钮 领域
为各摄相头I别设置贴装偏移，选择摄象头。
<装置> 组合框
为各磁头别设置贴装偏移，选择磁头。
<Grid> 领域
12-8
Samsung Component Placer SM481 Administrator's Guide
<度数> 列
45度间隔设置各角度别贴装偏移。
<Offset-X, Y, R> 列
可设置X, Y, R的贴装偏移。
<清除数据因为朝向> 按钮
可删除选择磁头的贴装偏移数据。
<清除所有数据因为照相机> 按钮
可删除选择摄相头相应的所有磁头的贴装偏移数据。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12-9
Machine Calibration
12.1.6. <喷嘴检测 > TAP对话框
可以利用飞行相机检查贴片头是否安装了Nozzle。

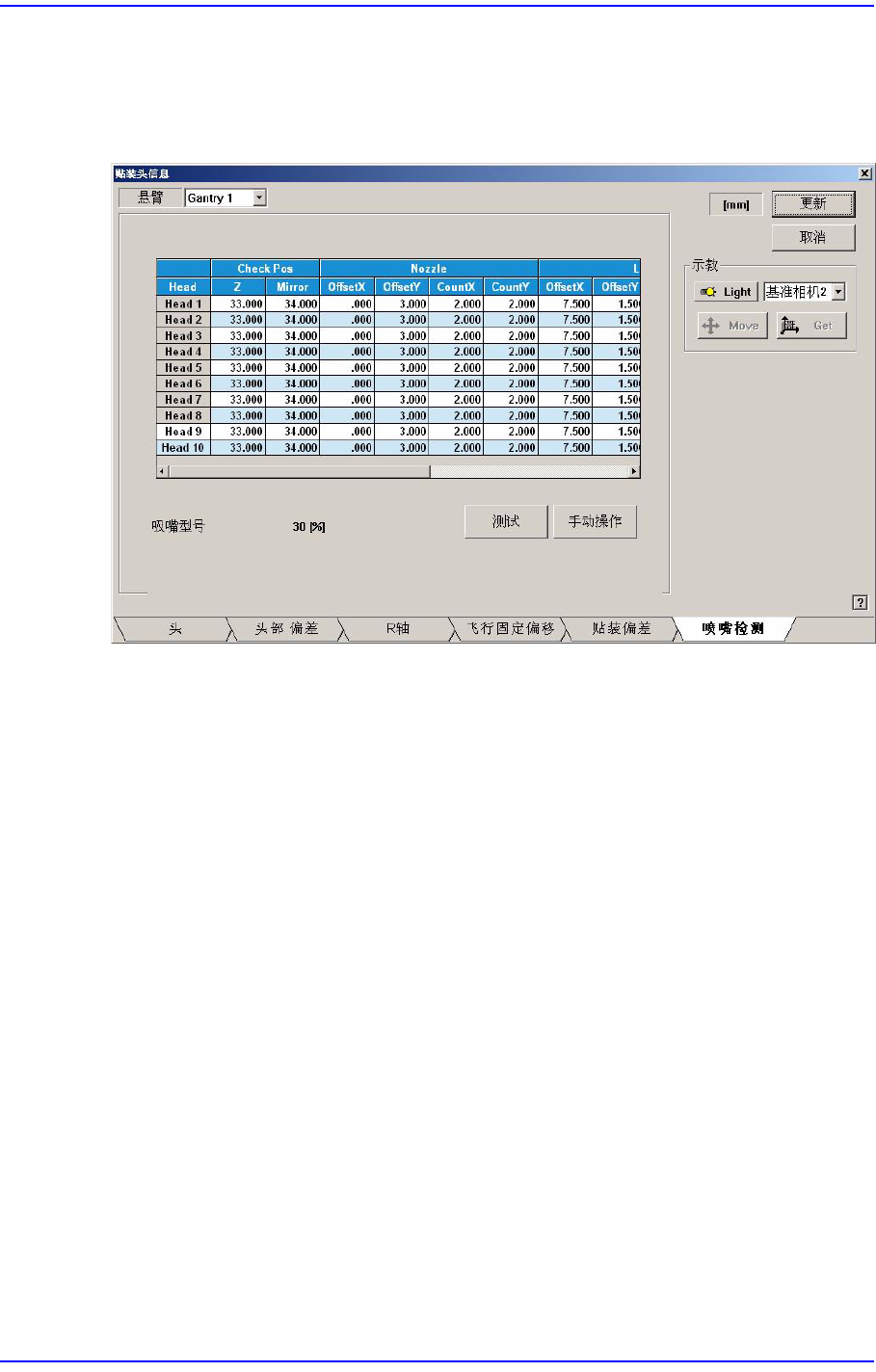

图
12.6 “Sys. Setup: Head Information”
对话框的
“
喷嘴检测
” TAP
对话框
Check Pos
Z
表示检查是否存在吸嘴时该贴片头的Z轴高度，以PCB上面到贴片头的心轴
(Spindle)尾端的距离表示。
Mirror
表示检查是否存在吸嘴时MirroR轴的位置，以角度表示。
Nozzle
为了检查吸嘴是否存在，比较吸嘴存在及不存在时的特定区域的像素Binary值
后加以判断。
这时，该特定区域称为 Test区域，它以矩形Box的形式显示在 SMVision’窗口 屏
幕上。
Offset X / Offset Y
以Vision 屏幕的十字线中心为基准，如以Right-Down坐标系表示到该矩形
Box(即Test Box)中心位置的距离时，X轴方向的距离称为Offset X，Y轴方
向的距离称为Offset Y。
Count X / Count Y
Test Box 的X轴方向大小称为 Count X，Y轴方向大小称为Count Y。
Light
