11-1
Production Setup
第11章. Production Setup
‘生产’菜单由 开始, 停止, 继续生产, 完成, T/F 数量, PCB 下载, 生产数据 等7个子
菜单组成。
此命令执行把PCB (Printed Circuit Board)的贴装作业显示在显示器（Monitoring）的
功能。

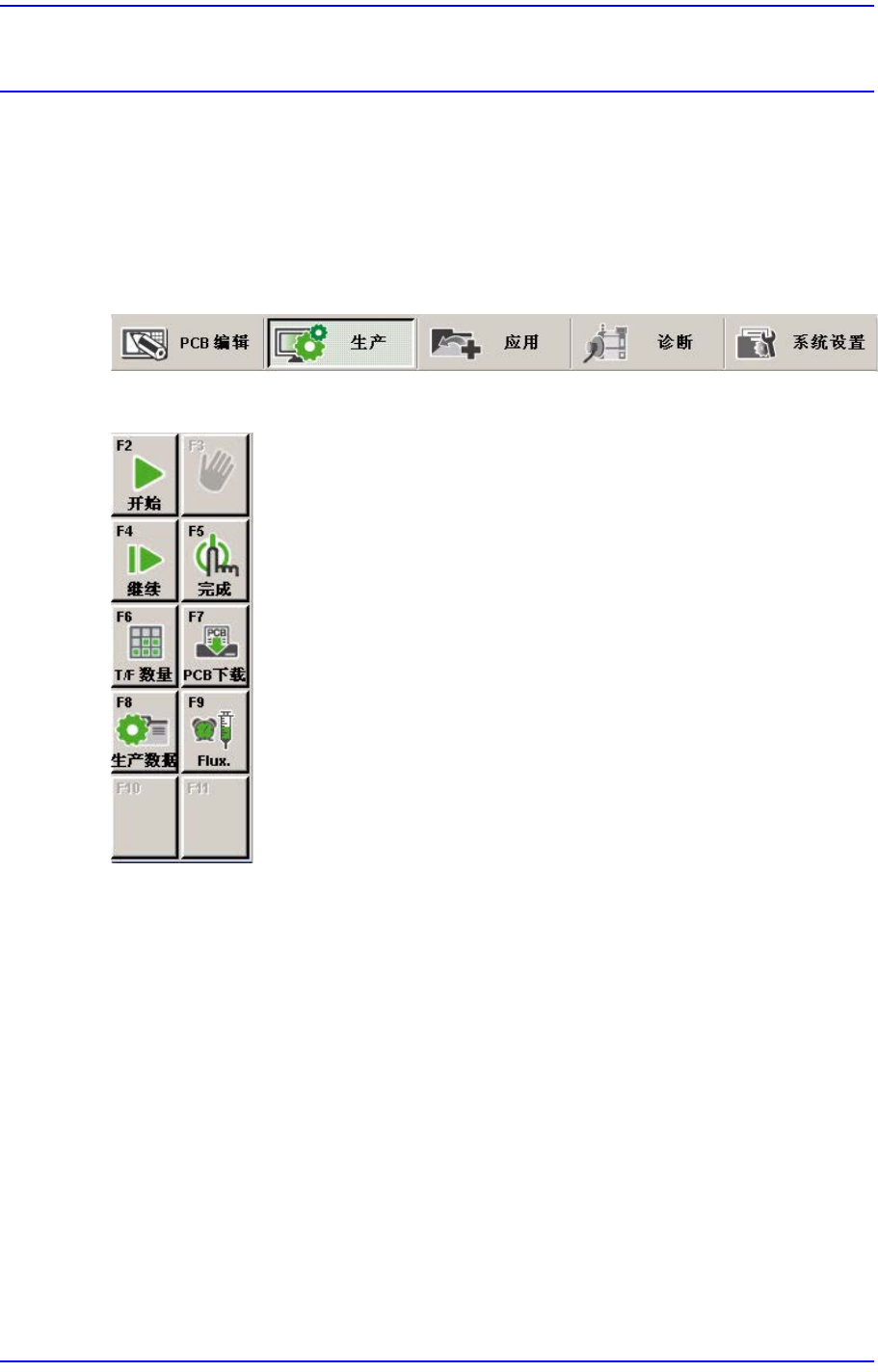

图
11.1
选择
‘
生产
’
菜单的状态
图
11.2 ‘
生产
’
菜单的子菜单
11.1. Product Main
11.1.1. Product Monitor
提供与PCB生产相关的进程及生产情报。
11-2
Samsung Component Placer SM481 Administrator's Guide
图
11.3 “
生产
”
画面
(
初始画面
)
选择‘PCB下载’子菜单时，将把当前编辑的PCB数据传送到设备。同时，画面显示
为如下。
< PCB生产总数量> 领域
11-3
Production Setup
显示作业进行状况。
<开始时间> 静态框
表示设备Operation Panel的<开始>按钮的按住时间。
<运行时间> 静态框
表示按住<开始>按钮后经过的时间。
<剩余时间> 静态框
表示完成全体PCB生产预计的剩余时间。
<平均时间> 静态框
表示与PCB生产有关的多样化的信息。
点击右侧的 按钮则显示各个不同形态的信息。
<sec/board>
一秒计时一张PCB投入到Work Station完成操作后到下一个PCB投入 所
需的平均时间。
<CPH>
表示最初PCB投入到Work Station后一个小时内贴装的部件数。
<board/hour>
表示最初PCB投入到Work Station后一个小时内生产的PCB数。
<计划生产数量> 编辑框
设置需要进行整体作业的PCB数量。该值变成0后，停止生产。
<复位> 按钮
完成作业的PCB数”0”初始化。
<布置状态> 领域
表示有关PCB数据。 以图表的形式表示PCB投
入到输送机的情况，以百分比的
形式表示PCB的作业进程。
<总步骤> 选项按钮
表示全部步骤数量。
<总循环> 选项按钮
表示全部周期数量。
<全部排列> 选项按钮
表示多片PCB的全部单片数量。
<Operation Option> 领域
作业中可选择执行的功能。
