12-49 Machine Calibration 12.3.7.3. Light Mapping 校正摄像机的照明亮度。 为了执行此校正要在 ANC 的 1 号孔中插入 LightFly 吸嘴 或 LightFix 吸嘴。 注 意 与 SM32x, SM411, SM421 设备上使用的 Light Mapping 用吸嘴 无法互换。 请 不要在本设备中使用 SM32x, SM411, SM421 用吸 嘴。 1: Light Lev…
12-48
Samsung Component Placer SM481 Administrator's Guide

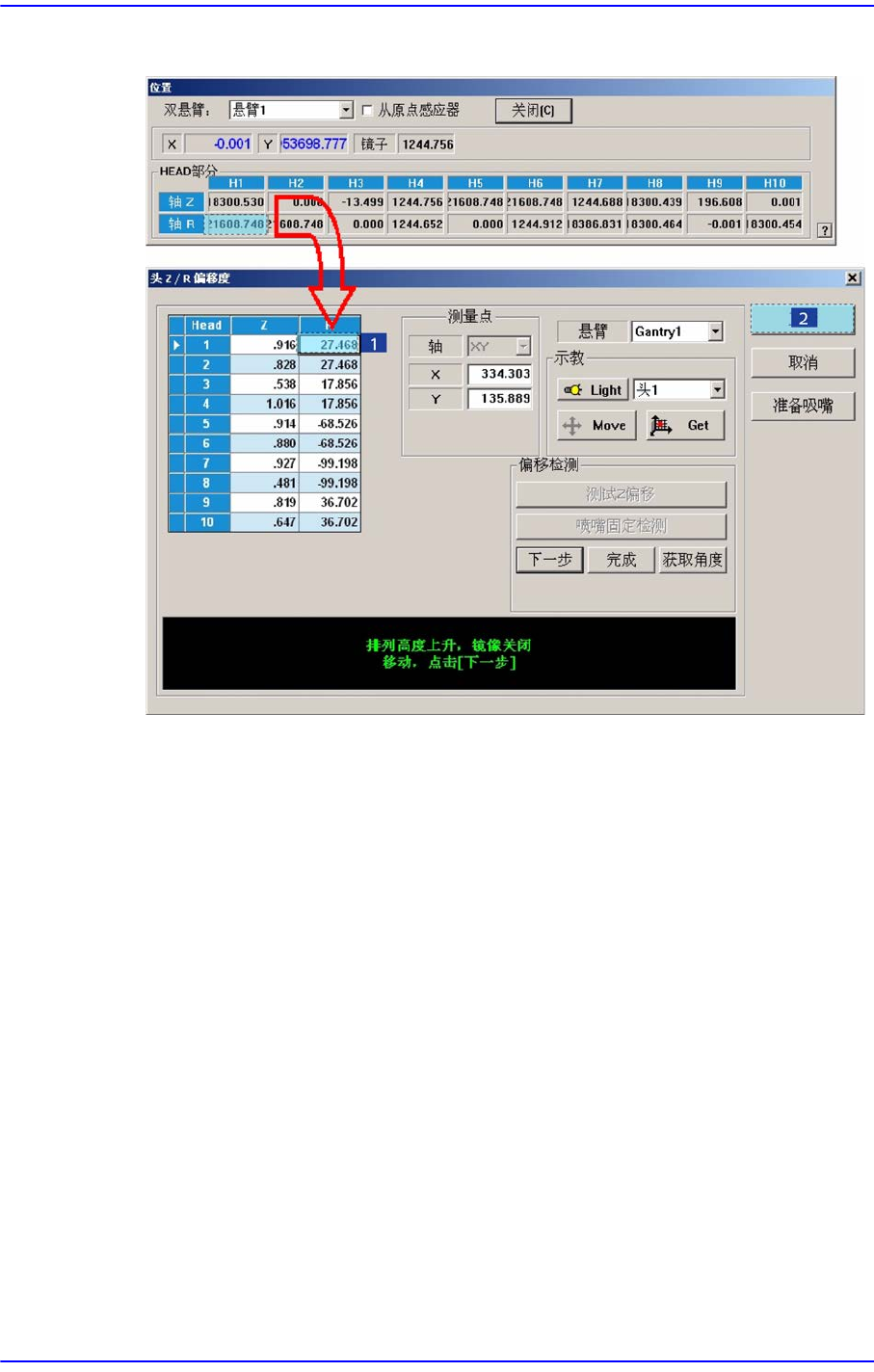

7. 此时输入所要适用的R轴<当前位置>值并进行升级。
8. 同样地测定Head 2 ~ Head 10 。
9. 完成对Gantry1的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执行
校正。
10. 校正结果适用在设备时点击<更新>按钮。
12-49
Machine Calibration

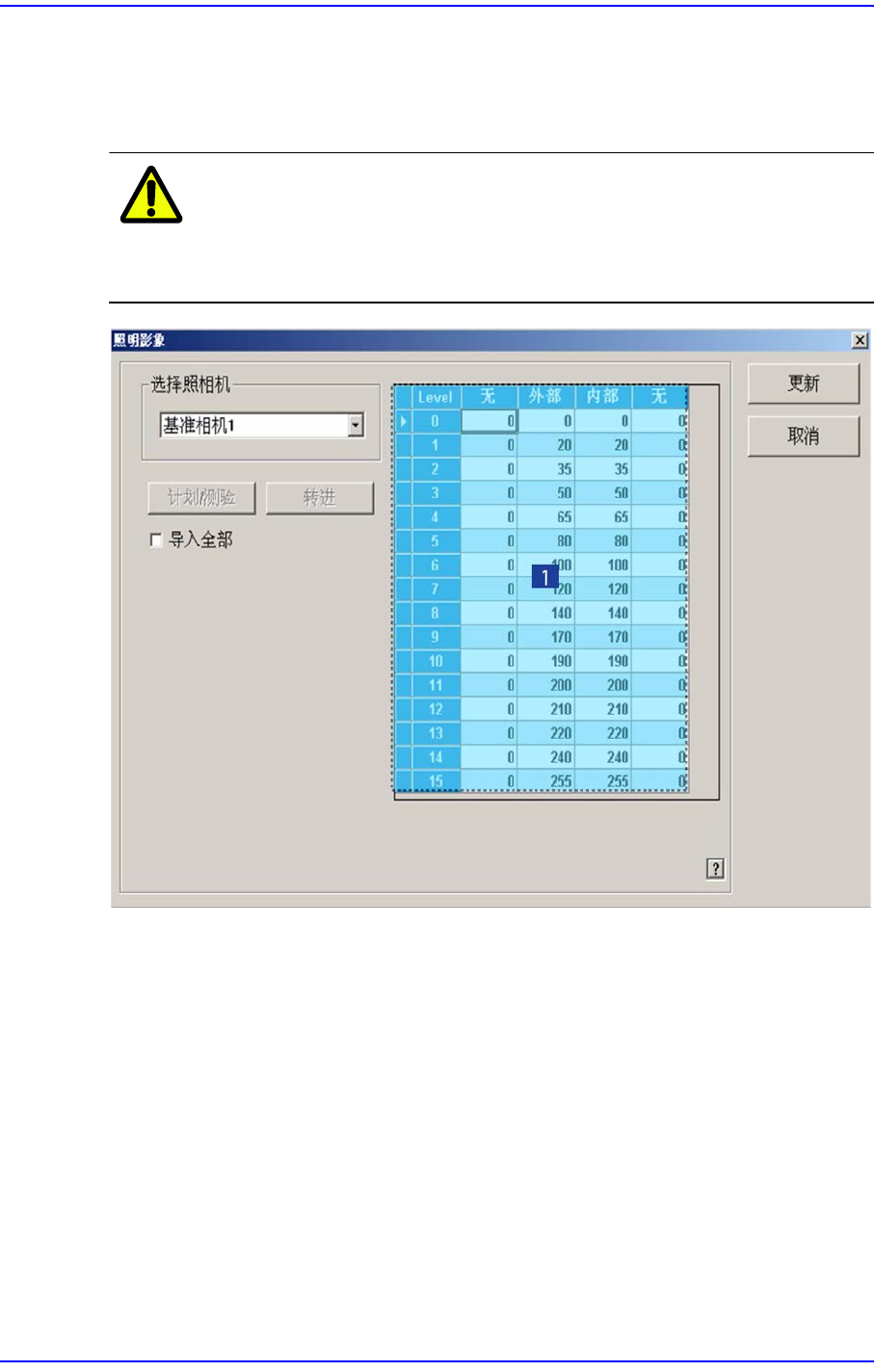

12.3.7.3. Light Mapping
校正摄像机的照明亮度。为了执行此校正要在ANC的1号孔中插入LightFly吸嘴 或
LightFix吸嘴。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
基准摄像机不适用光线映射，请选择需要校正的固定摄像机。
对所有飞行相机反复进行相同的作业。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的16阶段。
12-50
Samsung Component Placer SM481 Administrator's Guide
<Side> / <Outer> / <Coaxial> 列
如果是Fly Cam：在 256值的范围内输入Side照明。
如果是Fix Cam：在 4096值的范围内输入Side照明。
<Back1> / <Back2> 列
只有选择固定相机的情况时才被激活。 在最高值4096 范围内输入各照明阶
段的值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test 或者自动
Mapping。

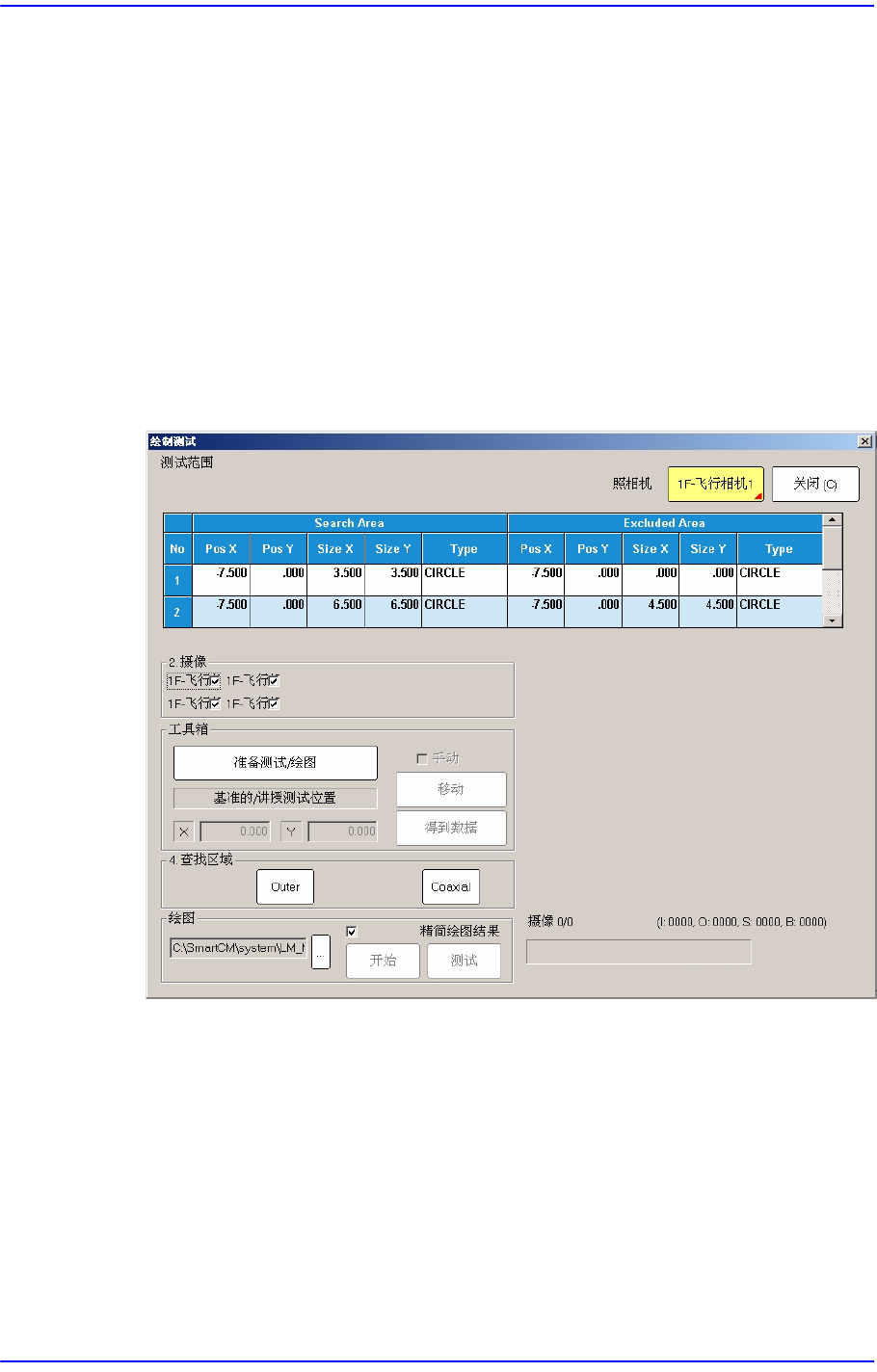

图
12.13 Fiy Camera
被选的情况
(SM431 Only)
<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。 即圆形指定领
域。
一共有4个检验领域， Area1 ~ Area4与此相应。
