12-15 Machine Calibration Z 轴高度的示教 (Head Z T eaching) 默认值为 50.5 。 1) 在 Vi e w 菜单选择 执行 “ 位置 ” 。 2) 在 Noz zle Check T AP 对话框单 击 < 手动操作 > 键， 执行 “ 手动控制 ” 对话 框。 3) 在 Axis T AP 对话框的 < 轴 > 组合框选择 Z 。 4) 在 Camera T …
12-14
Samsung Component Placer SM481 Administrator's Guide

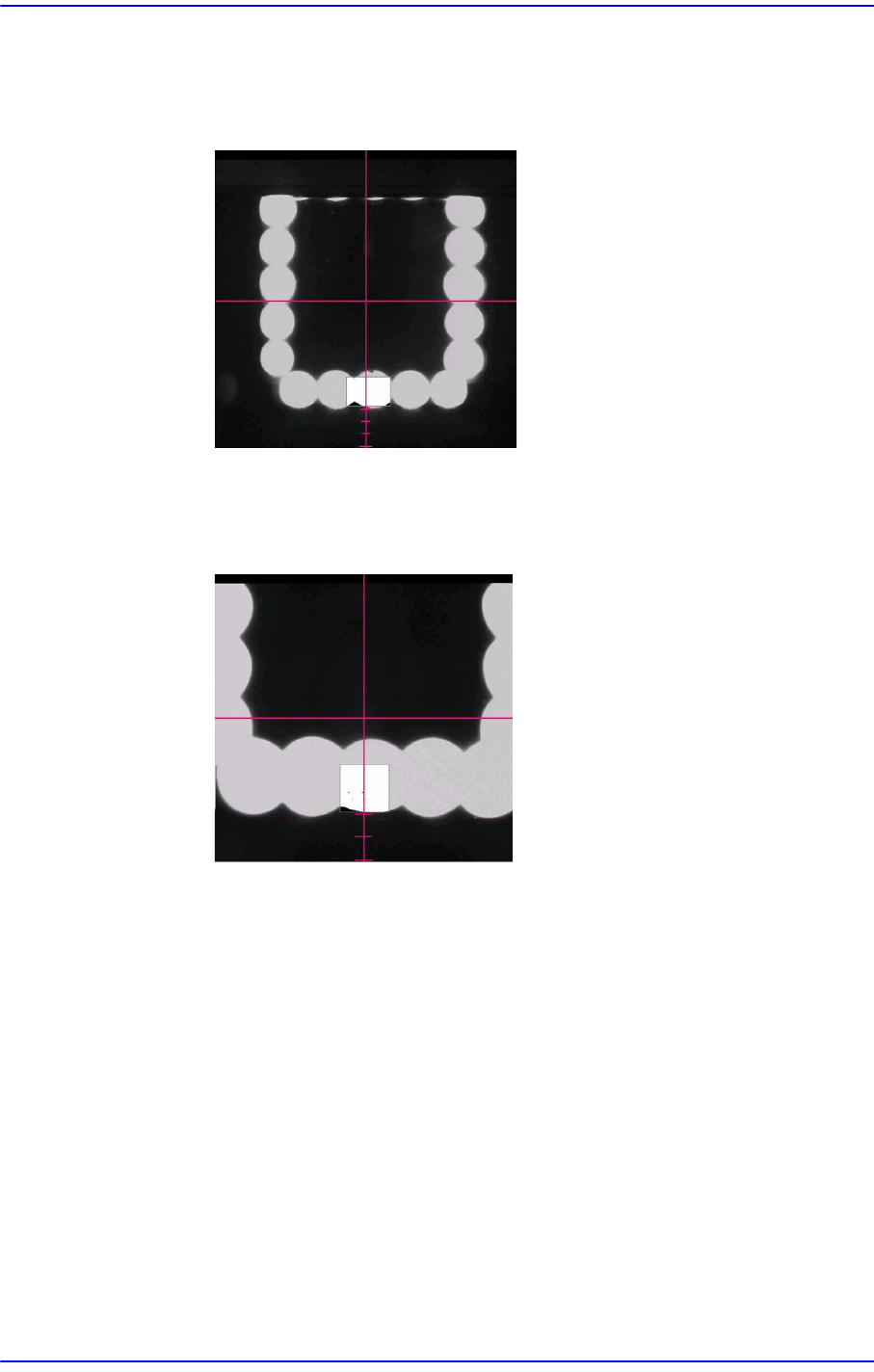

5) 利用Teaching Bo移动Mirror轴，使该Camera的LED中央下端位于
SMVision’窗口 屏十字线下端的第四个刻度。
<FOV 25mm Fly Camera时>
如果是FOV 25mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第四个刻度。
<FOV 16mm Fly Camera时>
如果是FOV 16mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第二个刻度。
6) 关闭(Close)Manual Tools对话框。
7) 这时，把“位置”对话框的Mirror值适用到Check Pos项目的Mirror值上。
12-15
Machine Calibration
Z轴高度的示教(Head Z Teaching)
默认值为50.5。

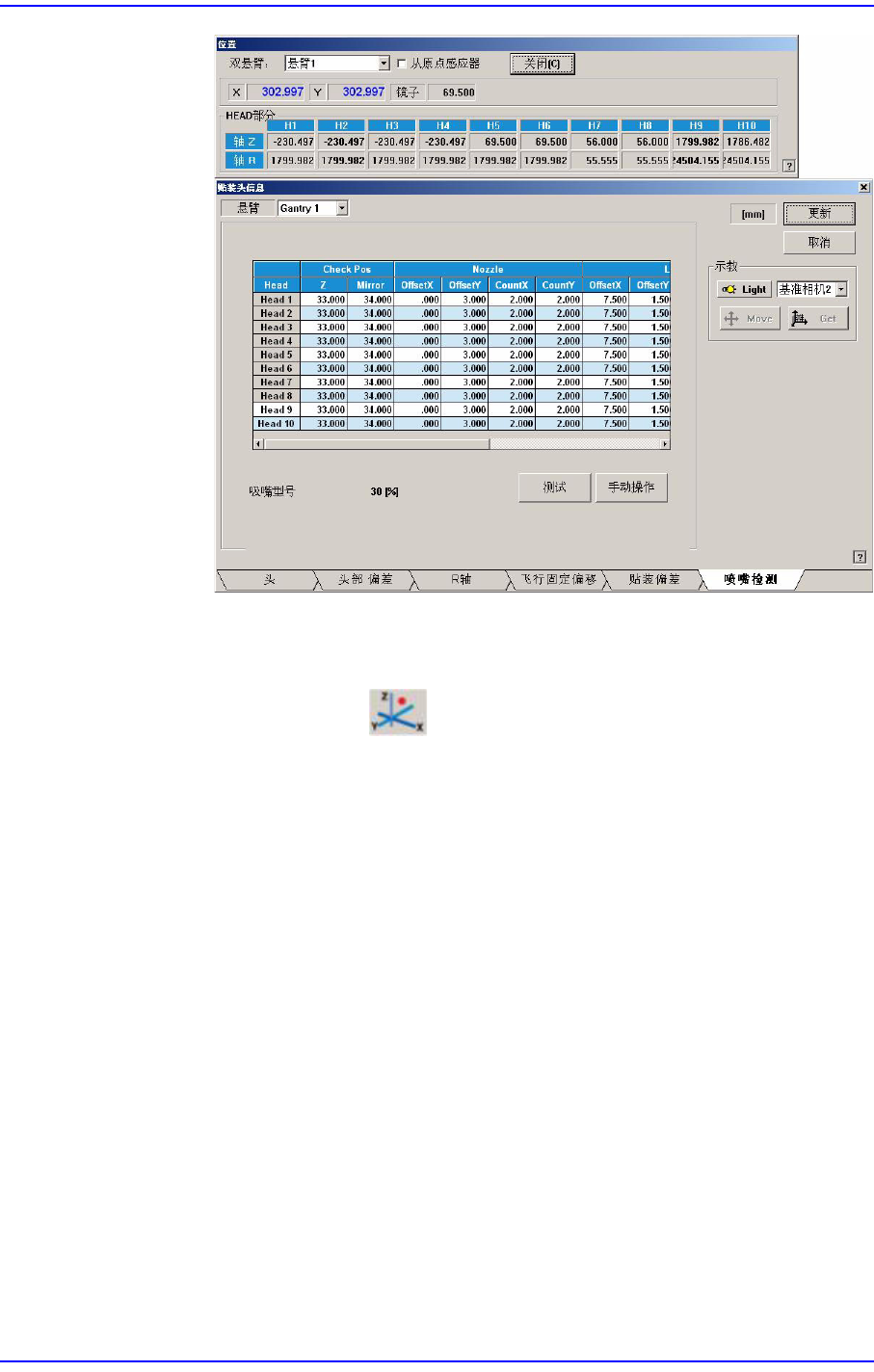

1) 在 View 菜单选择 执行“位置”。
2) 在 Nozzle Check TAP对话框单击<手动操作 >键，执行“手动控制 ”对话
框。
3) 在 Axis TAP对话框的<轴>组合框选择Z。
4) 在 Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。
12-16
Samsung Component Placer SM481 Administrator's Guide
5) 移动Z轴，使Outer照明下端与吸嘴翼面接触。
A:
吸嘴翼
B: Outer
照明的下端
6) 关闭(Close)Manual Tools对话框。
7) 这时，把“位置”对话框的Axis Z值适用到Check Pos项目的Z值上。
