FTF32—56R 使用说明书 Rev.00 5 ① 棘轮盘 ② 遮挡器杆 ③ 遮挡环 ④ 遮挡器杆环 ⑤ 止动器 ⑥ 导向块 ⑦ 棘轮爪止动器 ① 带盘架 ② 带盘架钩 ③ 带盘制动器 ④ 带盘钩轴 ⑤ 带盘架轴 图 1-3-2 图 1-3-3 ① ② ③ ④ ⑤ ⑥ ② ③ ④ ① ⑤ ⑦
FTF32—56R 使用说明书 Rev.00
4

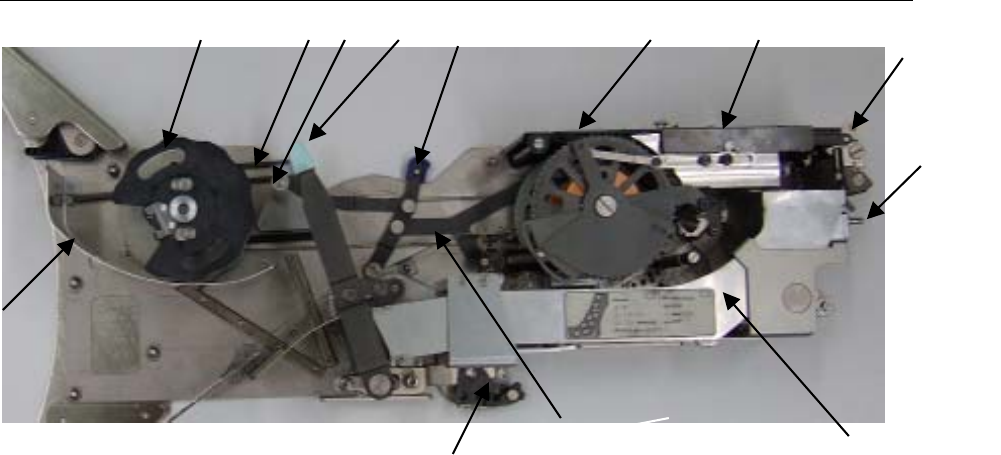

1-3.各部的名称
①X 轴基准销 ⑧上盖钩
②上盖 ⑨进入口导向器 A
③遮挡器 ⑩进入口导向器 B
④手动传送杆 ⑪排出导向器
⑤锁顶返回杆 ⑫锁定架
⑥活动环 ⑬导辊
⑦供料带架
图 1-3-1
①
③ ②④⑤
⑥ ⑦
⑧
⑨
⑩
⑪
⑫
⑬
FTF32—56R 使用说明书 Rev.00
5
①棘轮盘
②遮挡器杆
③遮挡环
④遮挡器杆环
⑤止动器
⑥导向块
⑦棘轮爪止动器
①带盘架
②带盘架钩
③带盘制动器
④带盘钩轴
⑤带盘架轴
图 1-3-2
图 1-3-3
①
②
③
④
⑤
⑥
②
③
④
①
⑤
⑦
FTF32—56R 使用说明书 Rev.00
6
2.使用方法
2-1. 带盘的安装和拆卸
2-1-1. 带的安装方法
1) 请向箭头方向按压上盖钩，解除钩的
锁定。
2）请朝箭头方向上抬上盖，准备
安装带。
3) 请向箭头方向按压带盘制动器(图2-1-3)，把带盘安装到带盘钩轴。安装了带盘后，把带盘
制动器顶到带盘外周的凸缘上。
注意
安装了带盘制动器后，请确认带盘外周凸缘部和带盘制动器应相接触着。(图
2-1-3)
如果带盘制动器安装得不正确，就不能发挥正常的功能。
注意
带的安装时，需要一定的护带接头长度。长度不足时，请用对接用的连接带连接
已经使用完的带的护带。
带盘外周凸缘部
带盘钩轴
带盘制动器
上盖钩
上盖
図 2-1-2
图 2-1-3
图 2-1-1
