FTF32—56R 使用说明书 Rev.00
7

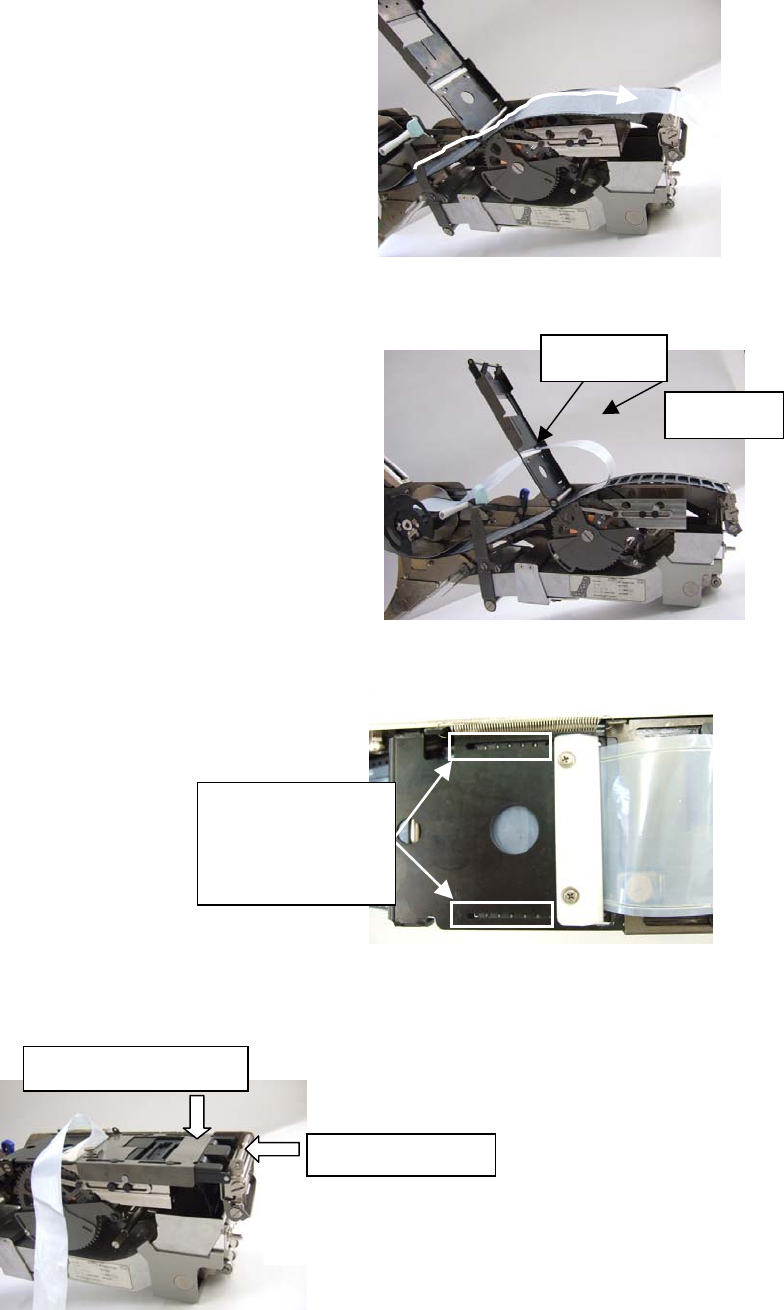

4）请把传送带穿过供料器上部通道(箭头的
方向)，然后拉出到上盖的下面。
5）请把护带穿过上盖的剥离槽。
6）把传送带的孔安装到棘轮盘的齿上，然后
关好上盖。
7）向锁定方向按上盖钩，锁定好挂钩。
护带
剥离槽
请确认链轮盘的传
送齿是否确实地进
入到传送带的孔
里。
图 2-1-4
图 2-1-5
图 2-1-6
关好上盖。
锁定好挂钩。
※确认上盖钩是否正常地关闭。注意
不要折皱。
图 2-1-7
FTF32—56R 使用说明书 Rev.00
8
8）把护带从导向辊的下面穿过。
注意
·关闭了上盖后，请确认链轮盘的传送齿是否确实地进入了传送带的孔里。(图
2-1-6）
传送齿如果没有进入传送带的孔里的话，就不能正常地传送带。
·关闭了上盖后，请确认上盖钩是否正常地关闭着。(图 2-1-7）
上盖如果没有正确地安装的话，就不能发挥正常的功能。
·安装传送带时，请确认带的前端是否没有弯曲、勾挂的情况。
如果带的前端不能顺畅地通过的话，传送带有可能不能正常地传送元件。
·手动传送时，请确认护带是否没有被传送到剥离部位的前面。
9）请逆时针方向转动带架让带夹紧器朝上。
在此状态下，用手指按压带架的金属板，
停止转动，然后逆时针方向转动带架，从
供料器主体卸下来。
10）请重卸下的带架解除带夹紧器的锁定，然后把带架安装到供料器主体。
注意
在此状态下开动供料器的话，被解除锁定的带夹紧器有可能与其他部件相碰，
因此请在固定完带夹紧器之后在开动供料器。

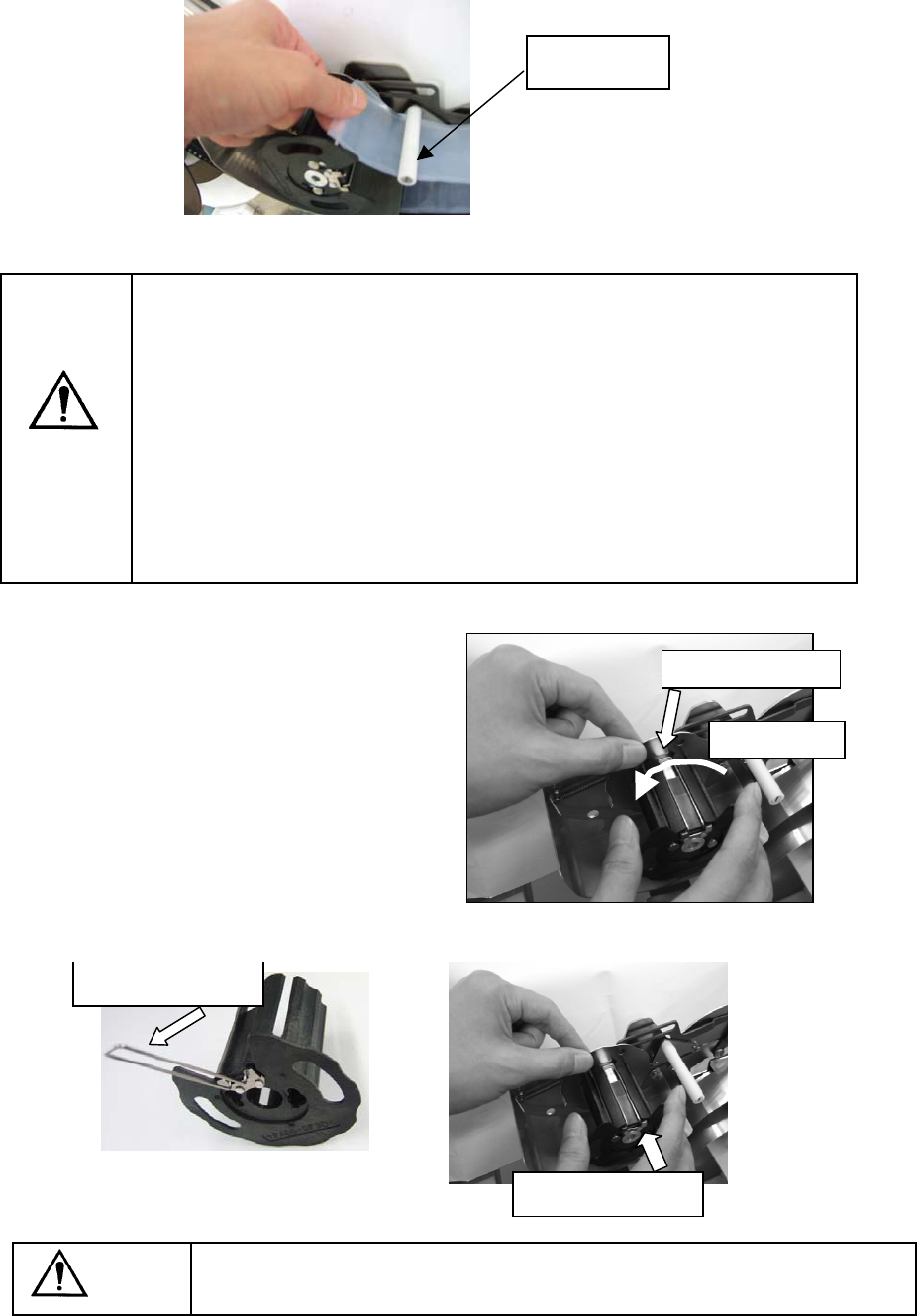

解除带夹紧器
图 2-1-8
图 2-1-9
图 2-1-10
导向辊
带架
金属板侧
安装带架
FTF32—56R 使用说明书 Rev.00
9
11）请把护带的前端插入带架和夹紧器之间，
然后用带夹紧器进行固定。（图 2-1-11）
注意
护带的接头部分如果粘附很多的粘合剂时，开始卷绕时有可能卷绕的不好。此
时，请先把护带拉出适当的长度，卷绕到供料带架的带盘上。
12）请向逆时针方向转动禁止板，排除掉
护带的松垂。
13）请向面前拉手动传送杆送传送带，让元
件来到分离位置。
注意
开始送传送带时，请注意必须把传送带的前端确实地送入供料带排
出口之后在进行传送。
手动传送杆
图 2-1-11
图 2-1-12
图 2-1-13
图 2-1-14
※请把上盖开口旁边的白点作为大致的分
离位置。（图 2-1-14）
带夹紧器
※有的传送带如果护
带容易从带夹紧器
上脱落时，请把护带
掉转方向进行安装。
