FTF32—56R 使用说明书 Rev.00 4 表 1-2-3 可以使用的贴片机一览 KE-730/740/750/760 KE-2010/2020 KE-2030 KE-2040 KE-2050/60/CX-1 FX-1/1R KE-2070/80 贴片机 供料器 前 后 前 后 前 后 前 后 前 后 前 后 FF323R/4R FF443R/4R FF564R ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ FF32R △ A=…
FTF32—56R 使用说明书 Rev.00a

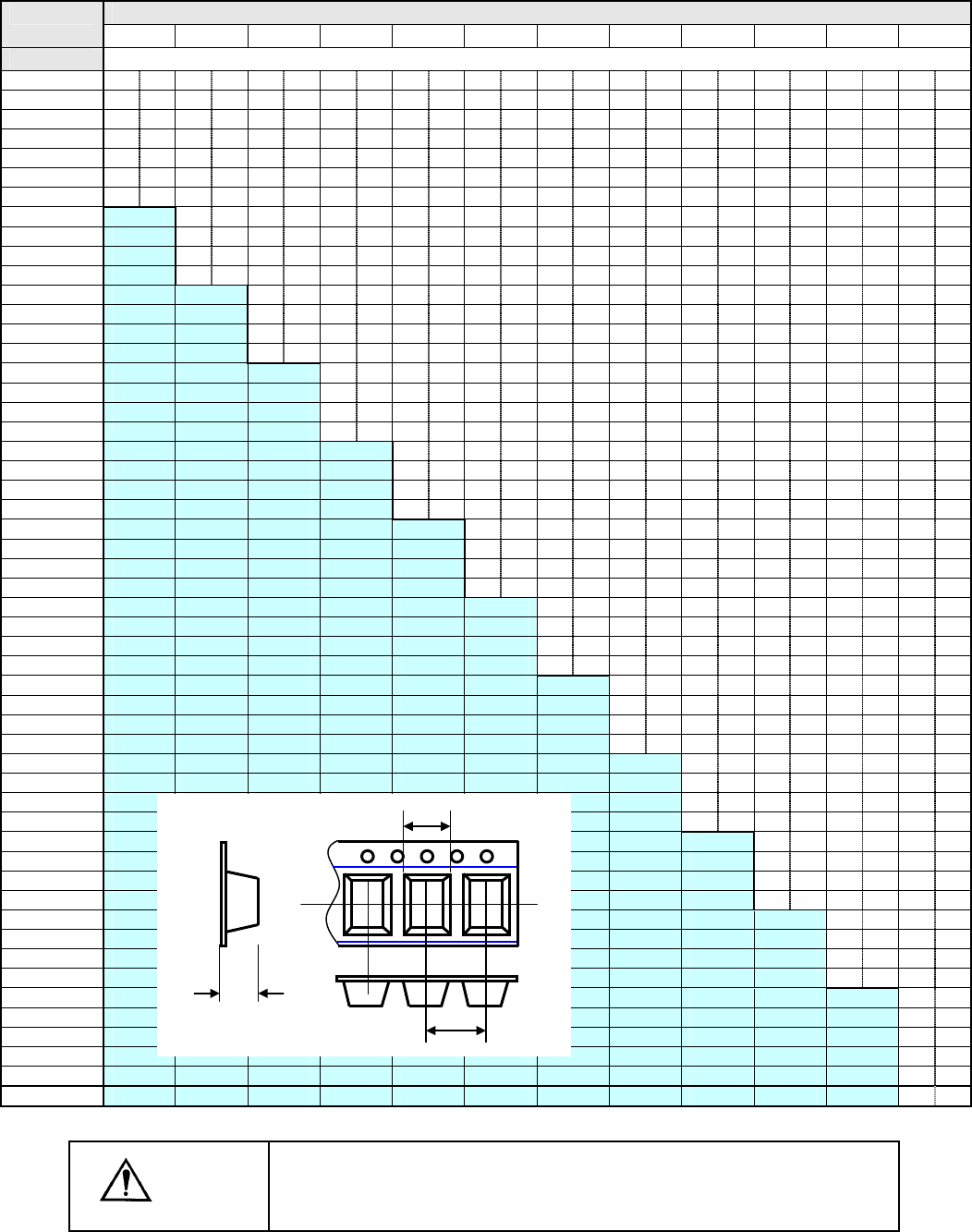

表 1－2－2 元件长度和轧花深度的关系
传送间距 (P)
8mm 12mm 16mm 20mm 24mm 28mm 32mm 36mm 40mm 44mm 48mm 56mm
元件长度(Ａ) 可以对应的轧花深度 （Ｔ） ＜ ＞分离位置 114mm
≦ 1mm
25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 23 <25> 21 <25> 16 <25>
≦ 2mm
24 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 24 <25> 22 <25> 21 <25> 15 <25>
≦ 3mm
20 <25> 23 <25> 25 <25> 25 <25> 25 <25> 25 <25> 25 <25> 24 <25> 23 <25> 22 <25> 20 <25> 15 <25>
≦ 4mm
16 <20> 21 <25> 23 <25> 24 <25> 25 <25> 25 <25> 24 <25> 24 <25> 23 <25> 21 <25> 20 <25> 15 <25>
≦ 5mm
12 <15> 18 <23> 21 <25> 23 <25> 23 <25> 24 <25> 23 <25> 23 <25> 22 <25> 21 <25> 19 <25> 14 <25>
≦ 6mm
8 <10> 15 <20> 19 <24> 21 <25> 22 <25> 23 <25> 23 <25> 22 <25> 21 <25> 20 <25> 19 <25> 14 <25>
≦ 7mm
4 <5> 13 <16> 17 <22> 20 <25> 21 <25> 22 <25> 22 <25> 21 <25> 21 <25> 20 <25> 18 <25> 14 <25>
≦ 8mm
10 <13> 15 <19> 18 <23> 20 <25> 20 <25> 21 <25> 21 <25> 20 <25> 19 <25> 18 <25> 13 <25>
≦ 9mm
7 <10> 13 <17> 17 <21> 18 <24> 19 <25> 20 <25> 20 <25> 19 <25> 19 <25> 17 <25> 13 <24>
≦ 10mm
5 <6> 11 <14> 15 <19> 17 <22> 18 <24> 19 <25> 19 <25> 19 <25> 18 <25> 17 <25> 13 <24>
≦ 11mm
2 <3> 9 <12> 13 <17> 16 <21> 17 <23> 18 <24> 18 <25> 18 <25> 17 <25> 16 <25> 12 <23>
≦ 12mm
7 <9> 12 <15> 15 <19> 16 <21> 17 <23> 18 <24> 17 <24> 17 <24> 16 <24> 12 <23>
≦ 13mm
5 <7> 10 <13> 13 <17> 15 <20> 16 <22> 17 <23> 17 <23> 16 <24> 16 <23> 12 <22>
≦ 14mm
3 <4> 9 <11> 12 <16> 14 <19> 15 <21> 16 <22> 16 <23> 16 <23> 15 <23> 12 <22>
≦ 15mm
1 <2> 7 <9> 11 <14> 13 <17> 15 <19> 15 <21> 16 <22> 15 <22> 15 <22> 11 <21>
≦ 16mm
6 <7> 10 <12> 12 <16> 14 <18> 15 <20> 15 <21> 15 <21> 14 <21> 11 <21>
≦ 17mm
4 <5> 8 <11> 11 <15> 13 <17> 14 <19> 14 <20> 14 <21> 14 <21> 11 <20>
≦ 18mm
3 <3> 7 <9> 10 <13> 12 <16> 13 <18> 14 <19> 14 <20> 13 <20> 10 <20>
≦ 19mm
1 <1> 6 <8> 9 <12> 11 <15> 12 <17> 13 <18> 13 <19> 13 <19> 10 <19>
≦ 20mm
5 <6> 8 <10> 10 <14> 12 <16> 12 <17> 13 <18> 12 <19> 10 <18>
≦ 21mm
3 <4> 7 <9> 9 <12> 11 <15> 12 <16> 12 <17> 12 <18> 10 <18>
≦ 22mm
2 <3> 6 <8> 8 <11> 10 <14> 11 <15> 11 <17> 11 <17> 9 <17>
≦ 23mm
1 <1> 5 <6> 7 <10> 9 <13> 10 <15> 11 <16> 11 <17> 9 <17>
≦ 24mm
4 <5> 7 <9> 9 <12> 10 <14> 10 <15> 10 <16> 9 <16>
≦ 25mm
3 <4> 6 <8> 8 <11> 9 <13> 10 <14> 10 <15> 9 <16>
≦ 26mm
2 <2> 5 <7> 7 <10> 8 <12> 9 <14> 10 <15> 8 <15>
≦ 27mm
1 <1> 4 <5> 6 <9> 8 <11> 9 <13> 9 <14> 8 <15>
≦ 28mm
3 <4> 6 <8> 7 <10> 8 <12> 9 <13> 8 <14>
≦ 29mm
2 <3> 5 <7> 7 <9> 8 <11> 8 <13> 7 <14>
≦ 30mm
1 <2> 4 <6> 6 <8> 7 <10> 8 <12> 7 <13>
≦ 31mm
- <1> 3 <5> 5 <7> 7 <10> 7 <11> 7 <13>
≦ 32mm
3 <4> 5 <7> 6 <9> 7 <10> 7 <12>
≦ 33mm
2 <3> 4 <6> 5 <8> 6 <10> 6 <12>
≦ 34mm
1 <2> 3 <5> 5 <7> 6 <9> 6 <11>
≦ 35mm
- <1> 3 <4> 4 <7> 5 <8> 6 <11>
≦ 36mm
2 <3> 4 <6> 5 <8> 5 <10>
≦ 37mm
1 <2> 3 <5> 5 <7> 5 <10>
≦ 38mm
1 <1> 3 <4> 4 <6> 5 <9>
≦ 39mm
- <-> 2 <3> 4 <6> 5 <8>
≦ 40mm
2 <3> 3 <5> 4 <8>
≦ 41mm
1 <2> 3 <4> 4 <7>
≦ 42mm
1 <1> 2 <4> 4 <7>
≦ 43mm
- <-> 2 <3> 3 <6>
≦ 44mm
1 <2> 3 <6>
≦ 45mm
1 <2> 3 <5>
≦ 46mm
- <1> 2 <5>
≦ 47mm
- <-> 2 <4>
≦ 48mm
2 <4>
≦ 49mm
2 <3>
≦ 50mm
1 <3>
≦ 52mm
1 <2>
≦ 54mm
- <1>
≦ 55mm
- <->
注意
请使用适合各型式的专用带式供料器。
设计为元件尺寸分别专用，错误使用即使元件被传送也不能正确地动作，
还有损坏机器的危险。
A
T
P
2
FTF32—56R 使用说明书 Rev.00
4
表 1-2-3 可以使用的贴片机一览
KE-730/740/750/760
KE-2010/2020
KE-2030 KE-2040 KE-2050/60/CX-1 FX-1/1R KE-2070/80
贴片机
供料器
前 后 前 后 前 后 前 后 前 后 前 后
FF323R/4R
FF443R/4R
FF564R
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
FF32R
△
A=20mm
○
△
A=20mm
△
A=22mm
○ ○ ○ ○ ○ ○ ○ ○
FF32FR-OP
× ○ × × × ○
△
A=29mm
○
△
A=12mm
○
△
A=39mm
○
FF44FR
FF56FR
△
A=12mm
○
△
A=12mm
△
A=14mm
△
A=12mm
○○ ○ ○ ○ ○ ○
FF568R
× ○ × × × ○
△
A=21mm
○
△
A=4mm
○ ○ ○
FF44FR-OP
FF56FR-OP
× ○ × × × ○
△
A=21mm
○
△
A=4mm
○
△
A=31mm
○
○：可以使用
△：可以使用，但是元件长度(A)超过表中的尺寸，不能进行示教。
×：不能使用
FTF32—56R 使用说明书 Rev.00
4
1-3.各部的名称
①X 轴基准销 ⑧上盖钩
②上盖 ⑨进入口导向器 A
③遮挡器 ⑩进入口导向器 B
④手动传送杆 ⑪排出导向器
⑤锁顶返回杆 ⑫锁定架
⑥活动环 ⑬导辊
⑦供料带架
图 1-3-1
①
③ ②④⑤
⑥ ⑦
⑧
⑨
⑩
⑪
⑫
⑬
