FTF32—56R 使用说明书 Rev.00 17 2-6. 向贴片机安装和拆卸 1）请确认带式供料器的固定面、贴片机的元件槽上面是否没有元件等异物。 图 2-6-1 贴 片机的供料器槽 2）用手握住夹子，再用另一支手把带盘架轴放好。 3)把带式供料器的固定面放到供料器元件槽上。 4）请把锁定返回杆拉到胸前。 5) 向安装方向滑动带式供料器，把X轴基准销A·B顶到元件槽的定位板的定位孔，把定位销顶 到定位板B的U槽，把锁定架和柱塞板顶到…
FTF32—56R 使用说明书 Rev.00
16
注意
·拿取搬运时，请不要拿着A部。因为A部式护带的行走通路，如果受到外
力使行走通路发生变形的话，就会发生元件传送不良或吸附不良。
·拿取搬运时，请注意不要让带式供料器碰到其他物品，也不要让其掉落。
万一受到冲击的话，请一定确认是否没有异常。

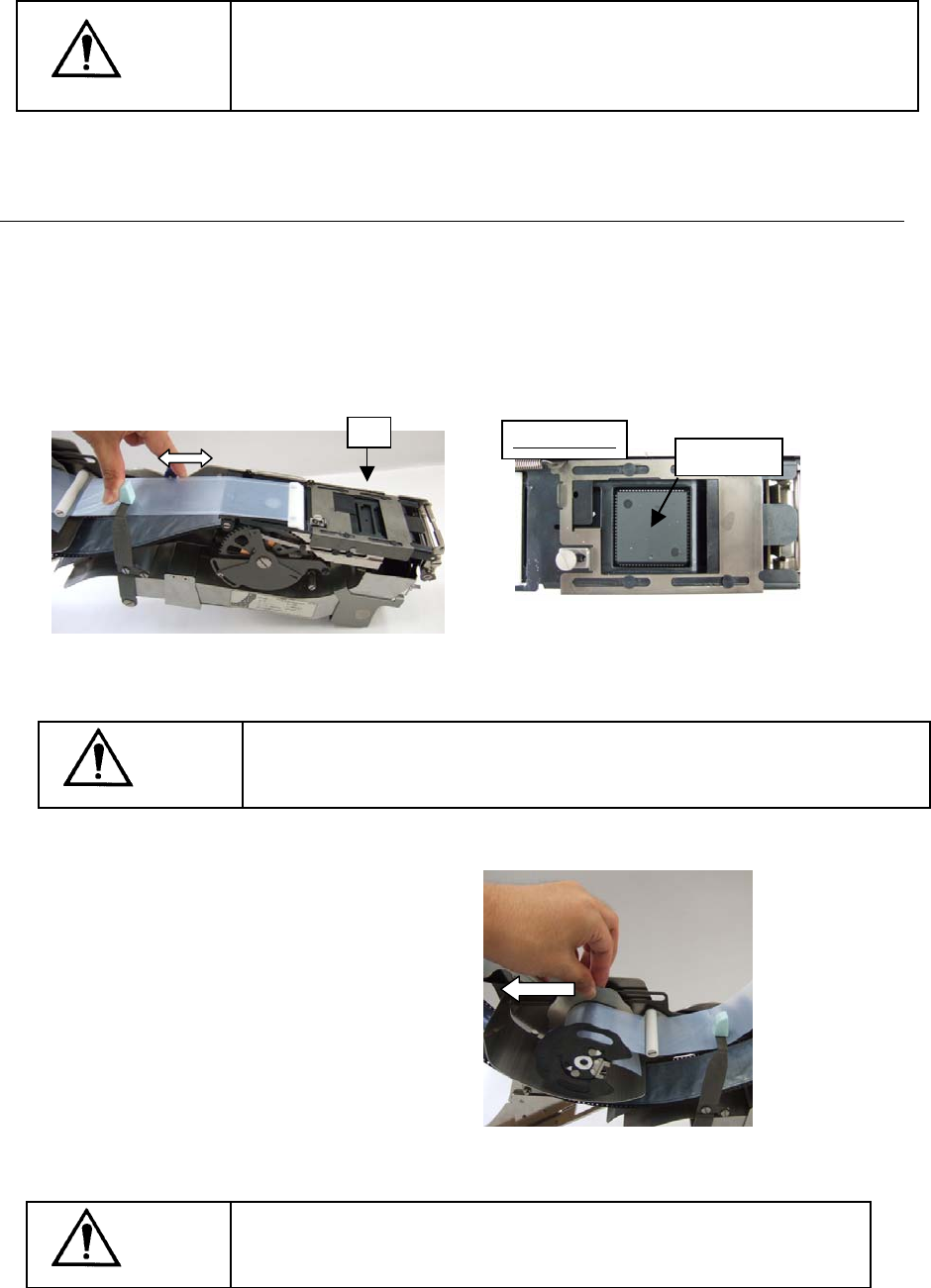

2-5.元件的传送（设定为可以吸附的状态）
1）让带式供料器呈水平，朝箭头方向操作手动传送杆，把元件传送到分离位置(分离位置的大致
位置式上盖开口部旁边的白点。请参照图 2-1-14)。
向贴片机安装前，如果元件在分离位置的话，移动中或把带式供料器安装到贴片机时，由于振
动有可能在分离位置的元件发生掉落。因此，请把带式供料器安装到贴片机之后再把元件传送
到分离位置。
注意
·要把元件传送到分离位置，请在贴片机没有动作时进行。
·请确认分离位置是否没有元件，位置是否没有偏移。
2）请确认顶带应没有松垂。
如果松垂，请逆时针方向转动金属板，
消除松垂。
注意
请确认护带是否没有松垂。如果松垂就有可能不能正常地传送供料
带。
A
A 视放大图
分离位置
图 2-5-1
图 2-5-2
图 2-5-3
FTF32—56R 使用说明书 Rev.00
17

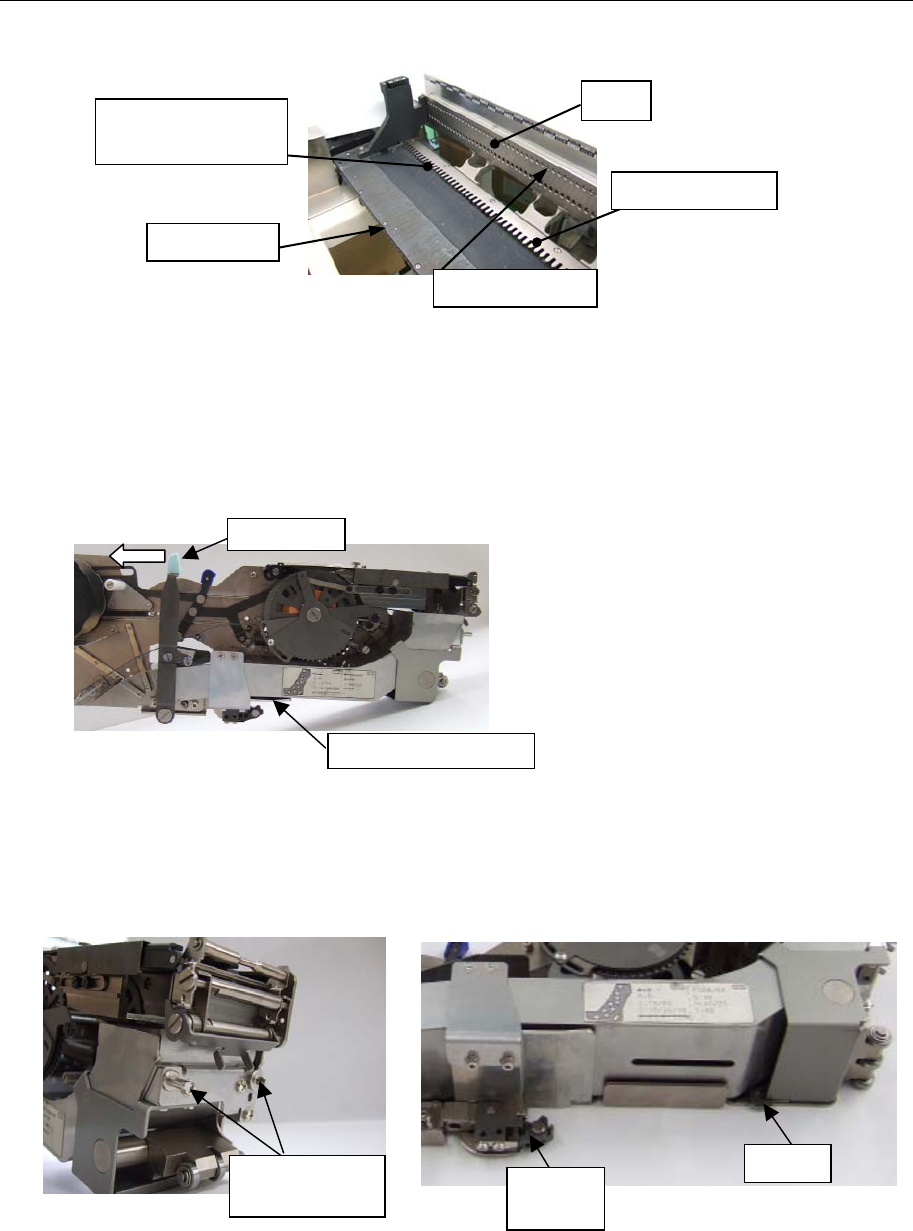

2-6.向贴片机安装和拆卸
1）请确认带式供料器的固定面、贴片机的元件槽上面是否没有元件等异物。
图2-6-1 贴片机的供料器槽
2）用手握住夹子，再用另一支手把带盘架轴放好。
3)把带式供料器的固定面放到供料器元件槽上。
4）请把锁定返回杆拉到胸前。
5) 向安装方向滑动带式供料器，把X轴基准销A·B顶到元件槽的定位板的定位孔，把定位销顶
到定位板B的U槽，把锁定架和柱塞板顶到锁定轴V槽。
锁定返回杆
确认元件槽上面是否
没有元件等异物。
定位板
锁顶轴 V 槽
定位板的定位孔
定位板B的U槽
X轴基准销A
X轴基准销B
锁顶架
柱塞板
定位板
图 2-6-2
带式供料器的固定面
图 2-6-3
图 2-6-4
FTF32—56R 使用说明书 Rev.00
18
6) 向贴片机侧按压锁顶返回杆，然后固定供料器。
请参阅图2-6-5进行供料器是否确实地固
定在贴片机的确认。
7)拆卸时，请向面前拉返回杆，然后拿起夹紧部取下来。
注意
请确认供料器下面和供料槽上面是否没有元件等异物。
在有异物的状态下，如果安装供料器就有可能发生分离位置偏移。

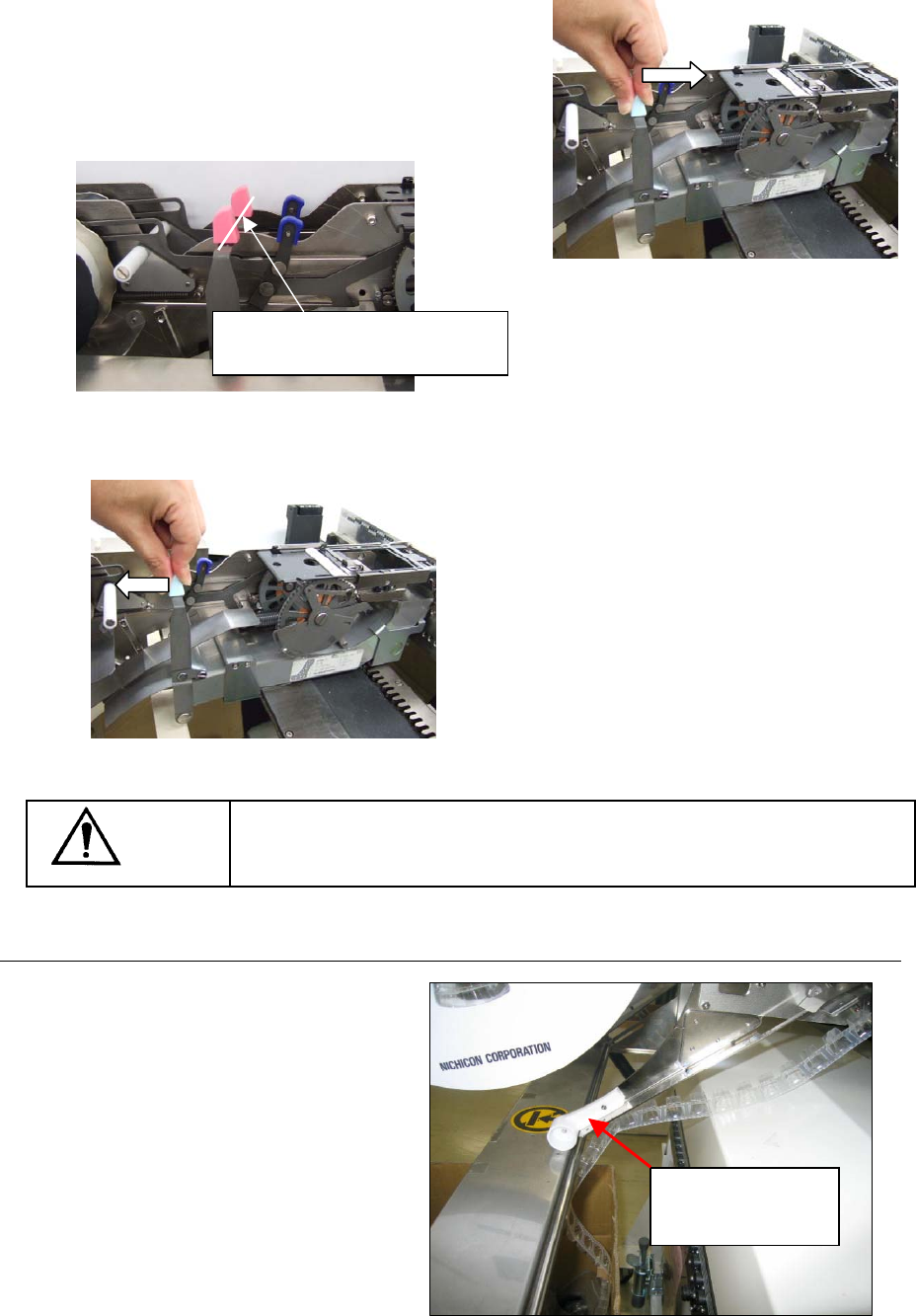

2-7.生产时的注意事项
排出传送带时，有可能勾到一次更换台
车和废弃箱侧面。
使用轧花深度大，硬质材料的传送带时，
请一定确认要排出的传送带是否能够顺
畅地排出。
被固定的状态时，传送杆的位置与
相邻的供料器位置相同。
图 2-6-6
图 2-6-5
图 2-6-7
除去勾到一次更换
台车和废弃箱的传
送带。
