FTF32—56R 使用说明书 Rev.00 26 3-4-2-4 确认各部的动作 请确认各部的动作。 特别是以下部位， 是有关本供料器的功能、 性能的重要部位， 请重点地 进行确认。 1 ） 推顶杆的荷重检查 【处理措施】荷重重于规格时 ①异物有可能进入环里，请用气枪除掉异物。 2) 带架动作的检查 【处理措施】带架动作不良 ①有可能异物进入到带架部。请用喷吹的方法除去异物。 【处理措施】带架逆转时 ① 需要更换零部件。 3) 带盘架…
FTF32—56R 使用说明书 Rev.00
25

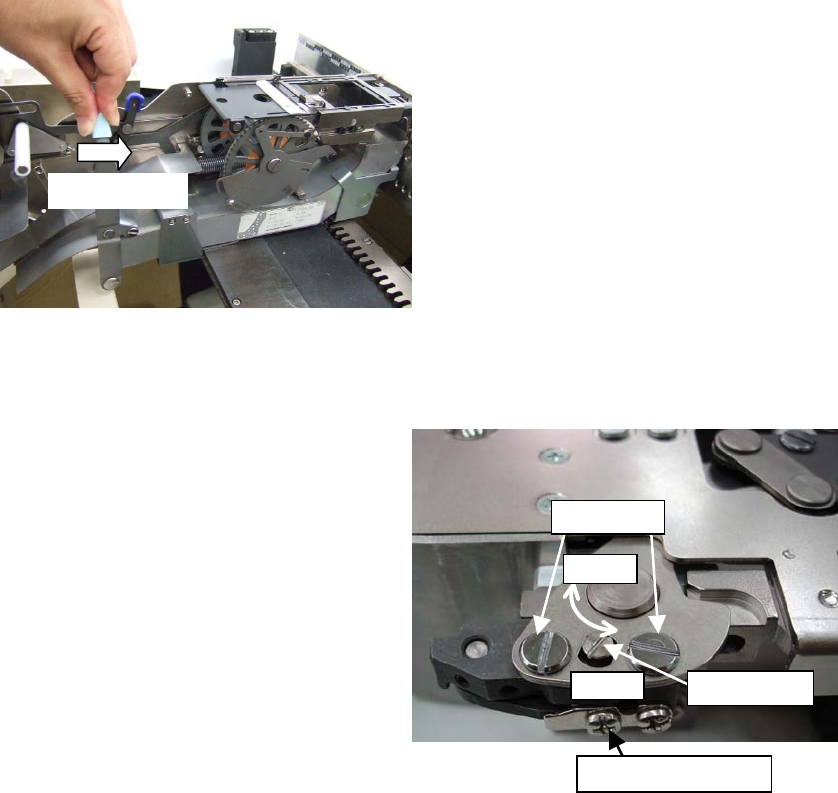

3-4-2-3 锁定返回杆的夹紧压力的检查
向供料器元件槽安装供料器，关闭锁定返回杆时，请确认锁定返回杆应感觉到撞击(其
他的供料器也应有相同的撞击感觉)。
【处理方法】没有撞击感时
①拧松
固定螺丝 A
（2 处）和
扭矩调整轴固定
螺丝
。
②转动
扭矩调整轴
，使用关闭锁定返回杆的荷重
P为
15～20N
的张力标尺进行调整。
③
拧紧
扭矩调整轴固定螺丝
，用 1.9～2.3N・m
紧固
固定螺丝 A
。
④
拧紧固定螺丝 A、扭矩调整固定螺丝后，请
反复
数次夹紧动作，确认荷重 P 为
15～20N。
⑤进行3～5 次的锁定动作，确认荷重是否没有变化。
⑥确认安装到元件槽时的扭矩压力。
P （15～20N）
图 3-4-12
图 3-4-13
固定螺丝 A
扭矩调整轴
扭矩调整轴固定螺丝
变强
变弱
FTF32—56R 使用说明书 Rev.00
26

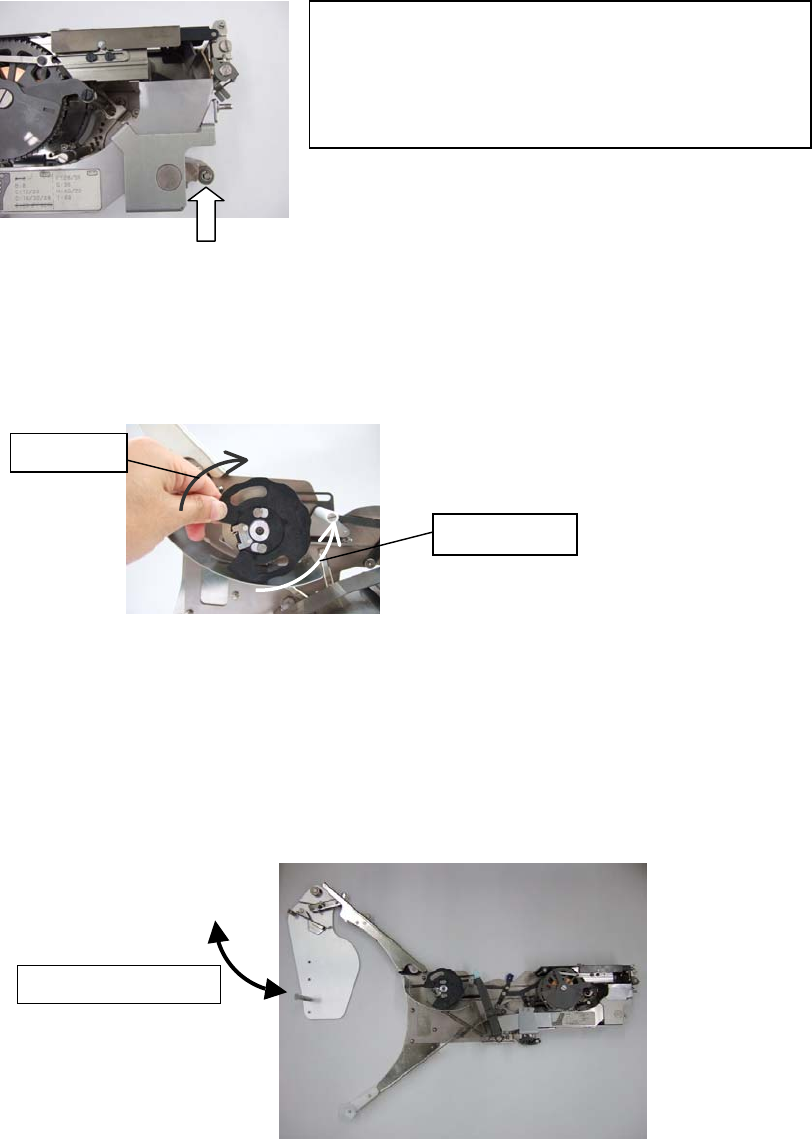

3-4-2-4 确认各部的动作
请确认各部的动作。特别是以下部位，是有关本供料器的功能、性能的重要部位，请重点地
进行确认。
1）推顶杆的荷重检查
【处理措施】荷重重于规格时
①异物有可能进入环里，请用气枪除掉异物。
2)带架动作的检查
【处理措施】带架动作不良
①有可能异物进入到带架部。请用喷吹的方法除去异物。
【处理措施】带架逆转时
① 需要更换零部件。
3) 带盘架动作的检查
【处理措施】带盘架动作不良时
①异物有可能进入带盘架转动轴，请用喷吹的方法除掉异物。
P
《推顶杆荷重P的规格值(未安装带时)》
・FF32R：36.0N 以下（各机种 1 推顶最大传送时）
・FF44R：46.0N以下（各机种1推顶最大传送时）
・FF56R：46.0N以下（各机种1推顶最大传送时）
应顺畅地转动
应锁定
应顺畅地转动
图 3-4-14
图 3-4-15
图 3-4-16
FTF32—56R 使用说明书 Rev.00
27

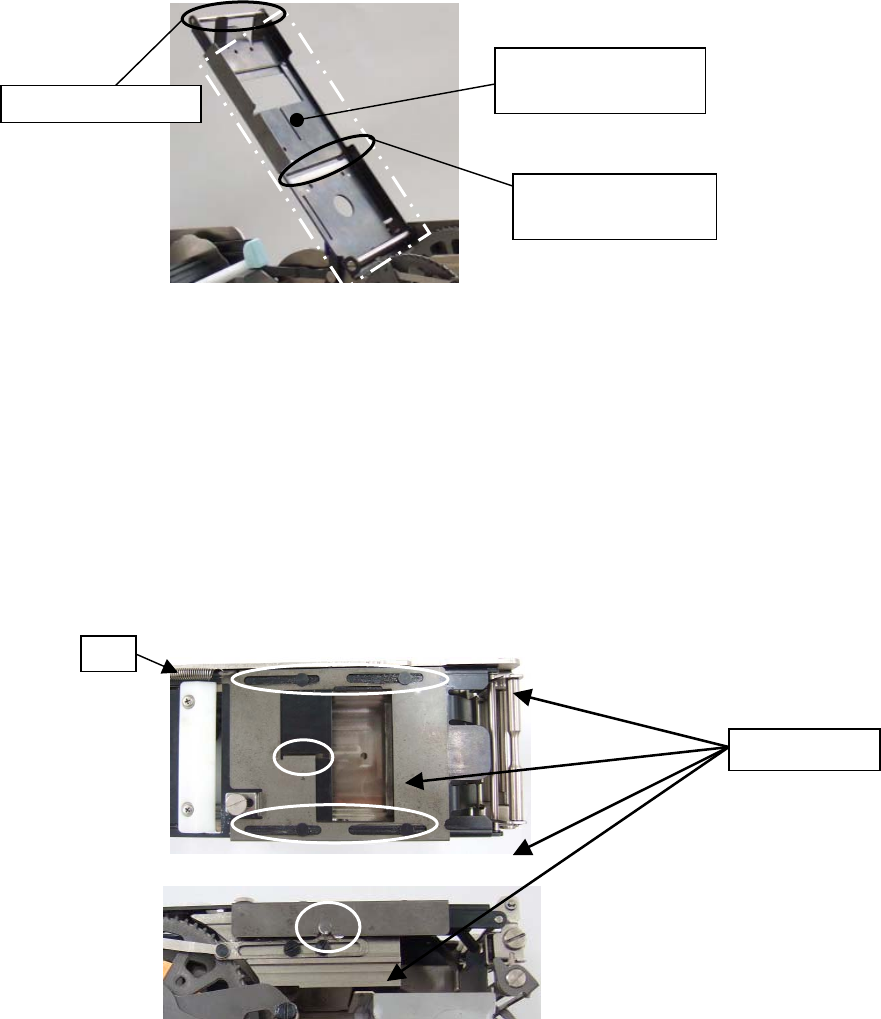

3-4-2-5 上盖遮挡器的变形
1）上盖的检查
请确认上盖下面剥离槽有无伤痕、变形。
【处理措施】上盖出现了伤痕或发生变形时
①请更换上盖。
【处理措施】剥离槽(白色树脂材料)上出现了伤痕或发生了变形时
①需要更换零部件。
2) 遮挡器的检查
请确认遮挡器前端是否没有伤痕、变形，动作是否顺畅(应靠弹簧力让遮挡器动作)。
【处理措施】动作不顺畅时
①请用气枪等清扫遮挡器动作部。清扫后仍然没有改变时，请更换上盖。
【处理措施】发生了伤痕或变形时
①请更换上盖。
确认上盖下面应无伤痕
和变形
确认剥离槽应无伤痕
和变形
确认应无变形
弹簧
应无伤痕和变形
图 3-4-17
图 3-4-18
