FTF32—56R 使用说明书 Rev.00
9

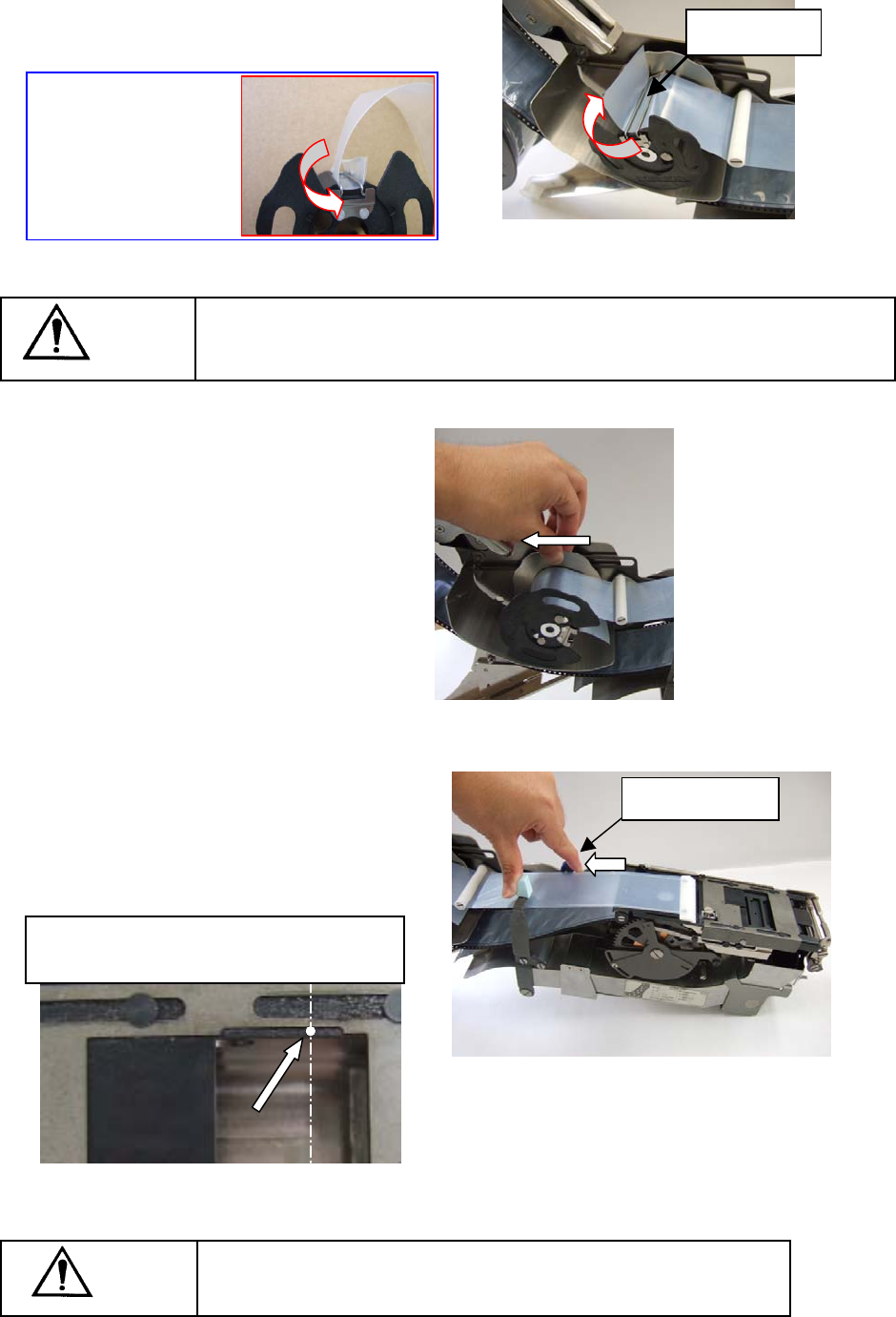

11）请把护带的前端插入带架和夹紧器之间，
然后用带夹紧器进行固定。（图 2-1-11）
注意
护带的接头部分如果粘附很多的粘合剂时，开始卷绕时有可能卷绕的不好。此
时，请先把护带拉出适当的长度，卷绕到供料带架的带盘上。
12）请向逆时针方向转动禁止板，排除掉
护带的松垂。
13）请向面前拉手动传送杆送传送带，让元
件来到分离位置。
注意
开始送传送带时，请注意必须把传送带的前端确实地送入供料带排
出口之后在进行传送。
手动传送杆
图 2-1-11
图 2-1-12
图 2-1-13
图 2-1-14
※请把上盖开口旁边的白点作为大致的分
离位置。（图 2-1-14）
带夹紧器
※有的传送带如果护
带容易从带夹紧器
上脱落时，请把护带
掉转方向进行安装。
FTF32—56R 使用说明书 Rev.00
10

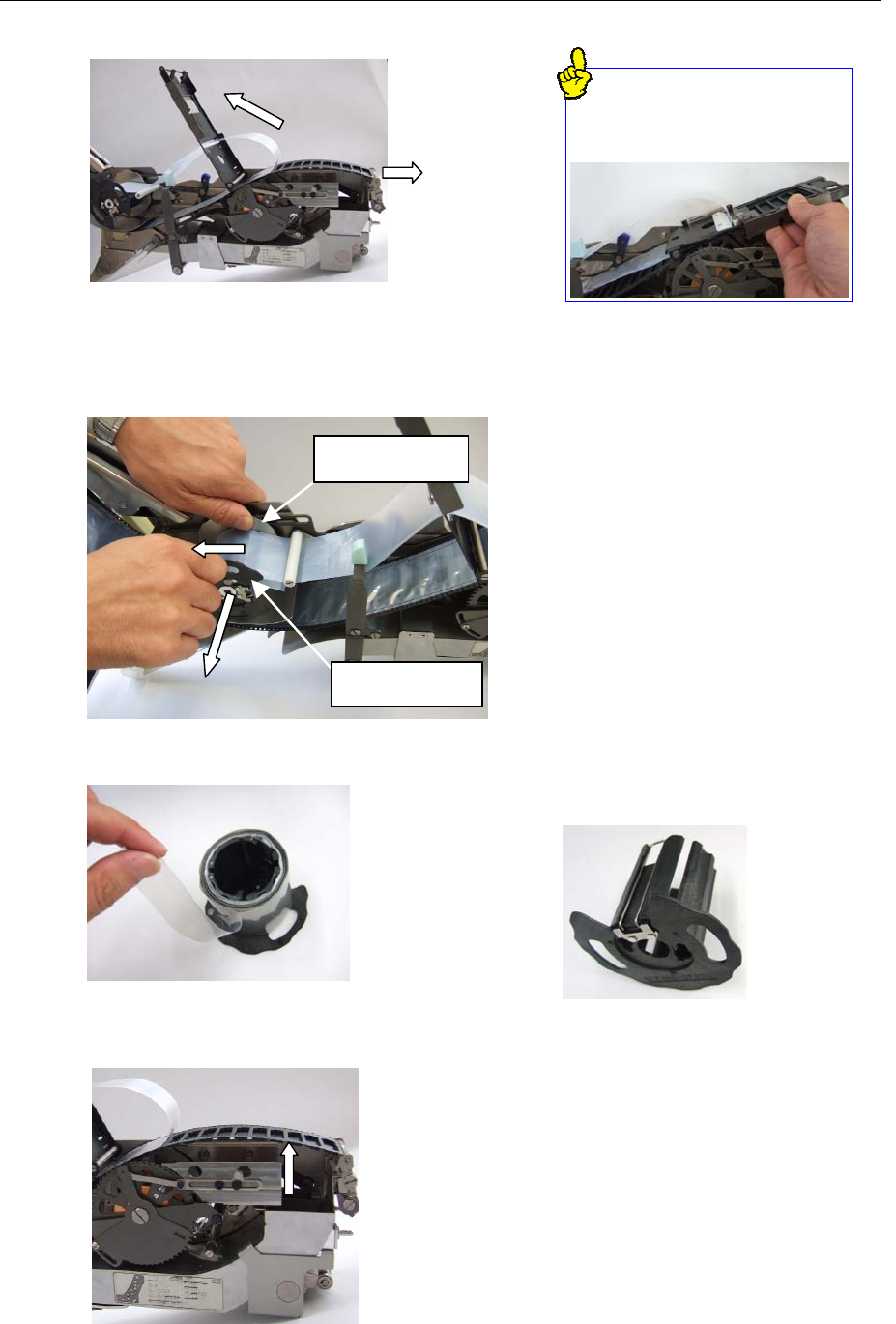

2-1-2. 带
的取下方法
1）请解除上盖钩，打开上盖。
2）请用手指按住金属板不让金属板转动的状态下，逆时针方向转动带架，然后从供料器主体卸
下来。
3)取下卷绕在带架上的护带。
5)请从排出口取出残留在供料器主体的传送带。
图 2-1-15
图 2-1-16
图 2-1-17
图 2-1-18
带架
金属板
图 2-1-19
打开上盖时，请把供料带和
盖子一起取下，这样没有使用的
元件就不容易飞出来。
4)请固定了卸下的带架的带夹紧器之
后，再安装到供料器主体。
FTF32—56R 使用说明书 Rev.00
11

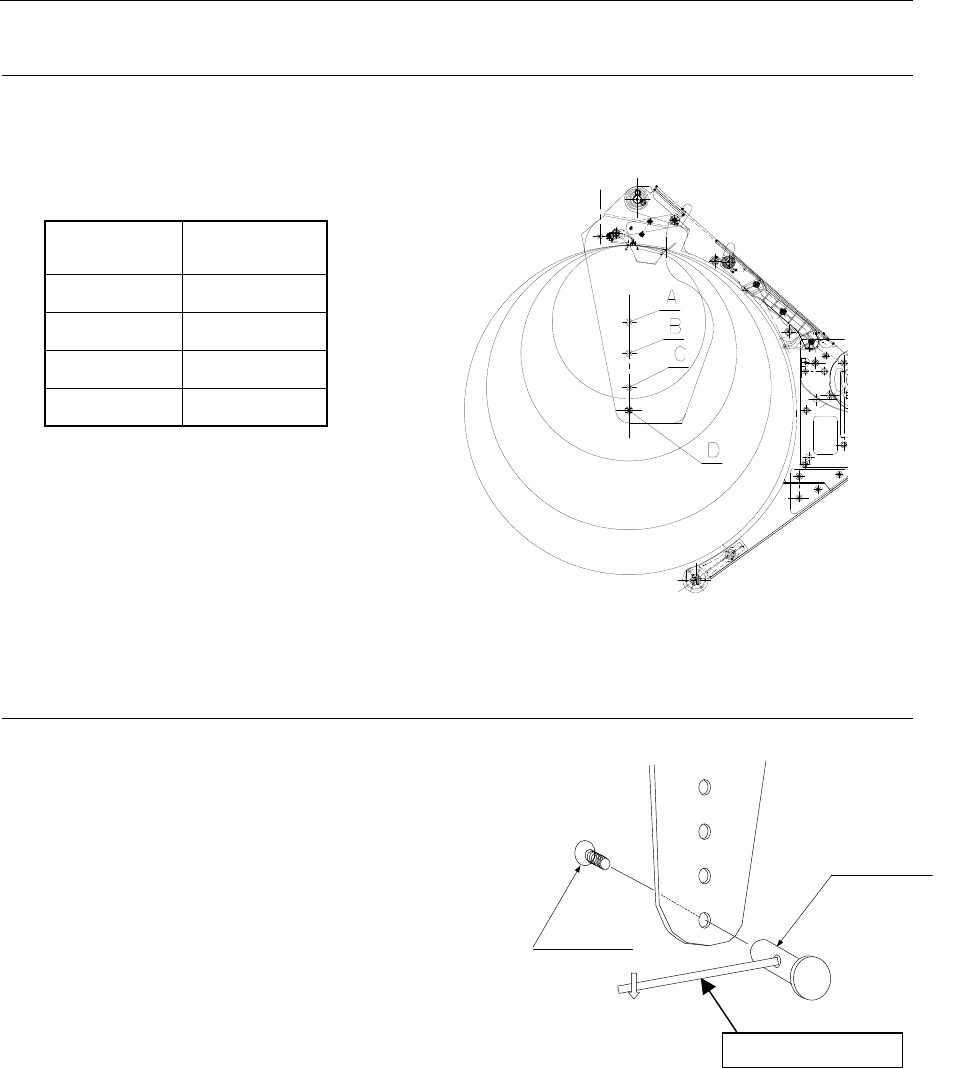

2.2.带盘架的变换
2-2-1.带盘架的带盘直径
本机的带盘架对应直径φ178～φ382mm 的带盘。
带盘直径不同，需要变更支撑带盘的芯棒(带盘钩轴)的位置。
与带盘钩轴的位置适应的带盘直径如下表所示。
带盘钩轴的
位置
适应带盘直径
A φ 178
B φ 250
C φ 330
D φ 382
2-2-2.带盘钩轴的指点位置的变更
拧松并卸下从里侧固定带盘夹欧轴的固定螺丝。
使用十字形螺丝刀或φ3.5 以下的棒状物就可以
简单地拆卸带盘钩轴。
根据使用的带盘直径变更带盘钩轴的位置，然后
用固定螺丝进行固定。
リールフックシャフト
止めねじ
φ3.5 以下的棒
图 2-2-1
图 2-2-2
固定螺丝
带盘钩轴
