FTF32—56R 使用说明书 Rev.00
29
3-5.加油
定期维修期间以外，清扫供料器时，润滑脂如果脱落的话，也请涂抹阿尔巴尼亚润滑脂。
注意
请使用阿尔巴尼亚润滑脂。
3-5-1.
棘轮盘
请向棘轮盘的齿间涂抹润滑脂。
①请在四周8个部位涂抹填埋齿谷。
②转动3周棘轮盘，让其充分涂匀。
3-5-2.活动环
向活动环的长孔部涂抹阿尔巴尼亚润滑脂。活动手动杆，让其充分涂匀。
3-5-3.向各弹簧涂抹润滑脂
请向下列的弹簧钩涂抹阿尔巴尼亚润滑脂。
3-5-4.遮挡器活动部
请向遮挡器活动部涂抹润滑脂。
活动环
棘轮盘
图 3-5-1
图 3-5-2
返回弹簧
卷绕弹簧
卷绕辅助弹簧
A 视图
A
遮挡器弹簧
图 3-5-3
活动部
图 3-5-4
FTF32—56R 使用说明书 Rev.00
30
4.定期更换零部件
4-1. 定期更换零部件表
No. 货号 品名 数量 更换期间
1 E6117706A00 棘轮爪 1 １年
2 E6112706R00 止动器爪 1 １年
3 E6128706R00 辅助止动器爪 1 １年
4-2. 需要工具
十字形螺丝刀（No.１）
一字形螺丝刀(5.5×0.7mm､4.5×0.6mm)
六角扳手（1.5mm）
箱形螺丝刀（5.5N･m、10N･m）
尖嘴钳
镊子
检测规（厚度带或间隙规）厚度0.1mm、0.3mm
润滑脂(牌名：阿尔巴尼亚润滑脂）
供料器调整夹具
4-3.定期更换零件的更换方法
4-3-1.棘轮爪的更换
1)棘轮爪的构成
偏心轴
E形环
捻状弹簧
棘轮爪
六角扳手
图 4-3-1
FTF32—56R 使用说明书 Rev.00
31
2)更换顺序
① 卸下 E 形环，取出弹簧。
② 卸下六角螺母（M3），取出各偏心轴的棘轮爪。
③ 更换棘轮爪，然后重新插入，并用六角螺母临时固定。
④ 最后如图所示那样安装扭力弹簧。
⑤ 放入 E 形环。
请确认弹簧不能高于 E 形环。

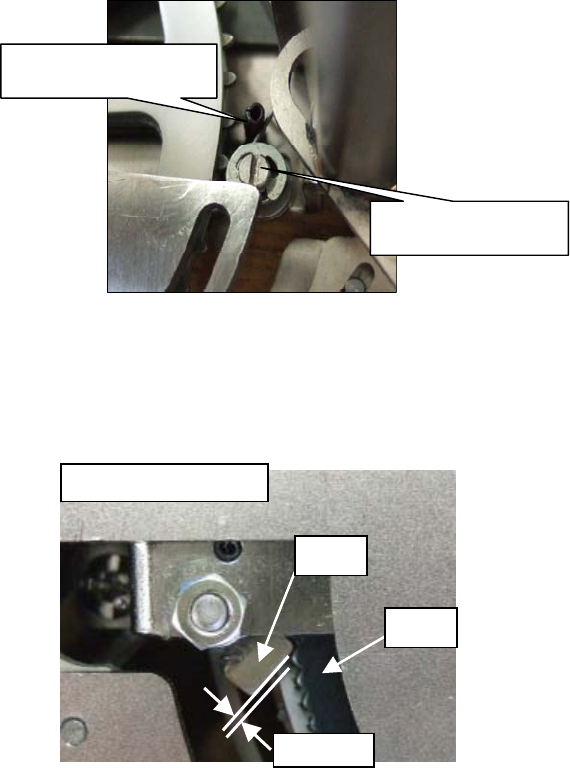

⑥ 用偏心轴把棘轮爪和棘轮盘的间隙(A)调整为 0.1～0.3mm。
⑦ 用六角螺母固定偏心轴。
⑧ 移动手动传送杆，确认棘轮爪和棘轮盘的间隙是否是 0.1～0.3mm。
间隙（A）
从底座背面看的图
棘轮爪
棘轮盘
图 4-3-3
把弹簧的前端挂到此销
子上。
用
此
偏
心
轴
调整间隙。
图 4-3-2
