FTF32—56R 使用说明书 Rev.00 29 3-5. 加油 定期维修期间以外，清扫供料器时，润滑脂如果脱落的话，也请涂抹阿尔巴尼亚润滑脂。 注意 请使用阿尔巴尼亚润滑脂。 3-5-1. 棘轮盘 请向棘轮盘的齿间涂抹润滑脂。 ①请在四周8个部位涂抹填埋齿谷。 ②转动3周棘轮盘，让其充分涂匀。 3-5-2. 活动环 向活动环的长孔部涂抹阿尔巴尼亚润滑脂。活动手动杆，让其充分涂匀。 3-5-3. 向各弹簧涂抹润滑脂 请向下列的弹簧钩涂…
FTF32—56R 使用说明书 Rev.00
28

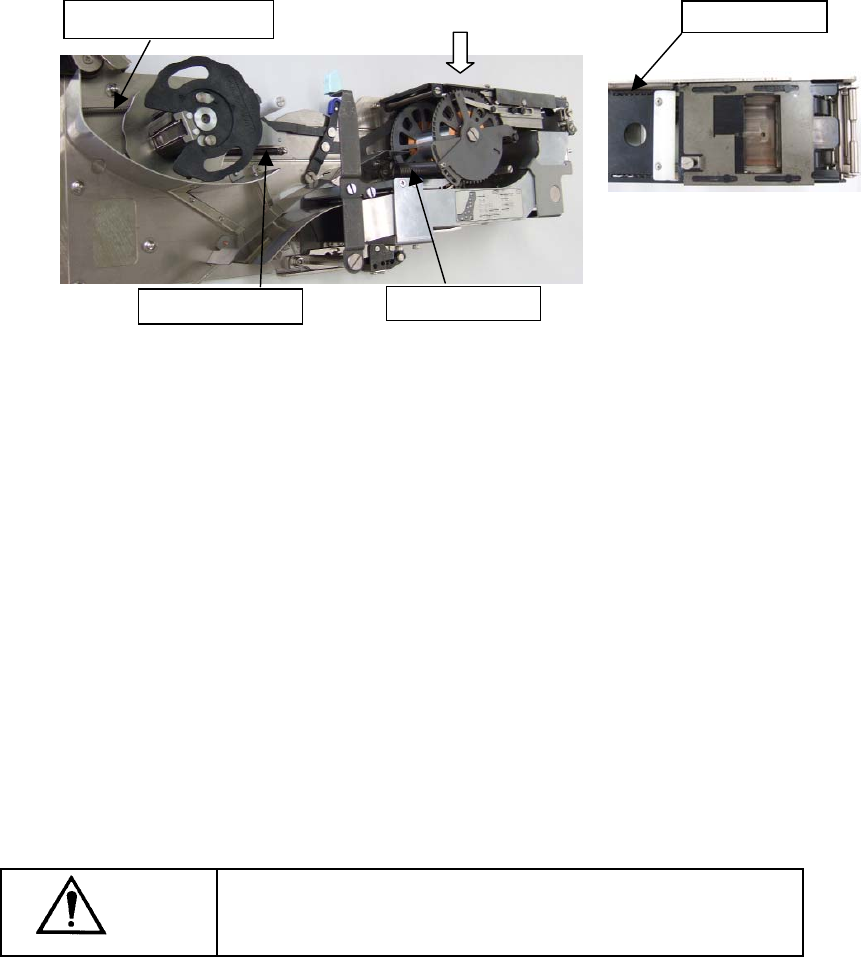

3-4-2-6 各部的弹簧有无脱落、变形、损坏的确认
【处理措施】弹簧脱落时
①请把弹簧安装到规定的位置。
※请确认弹簧钩有没有变形、破损。
【处理措施】染户昂破损时
①变形或破损时，请更换弹簧。
3-4-2-7 吸附位置的确认
为了保持吸附精度，请定期地检查调整吸附位置。
另外，错误地冲击或过大地施加荷重给带供料器后，请确认吸附位置。
分离位置偏移时由于吸附异常的增加，不能同时吸附而有可能发生动作时间异常。
【处理措施】间隔位置偏移时
①请调整间隔位置。(有关分离间隔位置的调整方法请参照供料器调整夹具的使用说明书。)
注意
调整时，需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。
返回弹簧
卷绕弹簧
卷绕辅助弹簧
A 视图
A
遮挡器弹簧
图 3-4-19
FTF32—56R 使用说明书 Rev.00
29

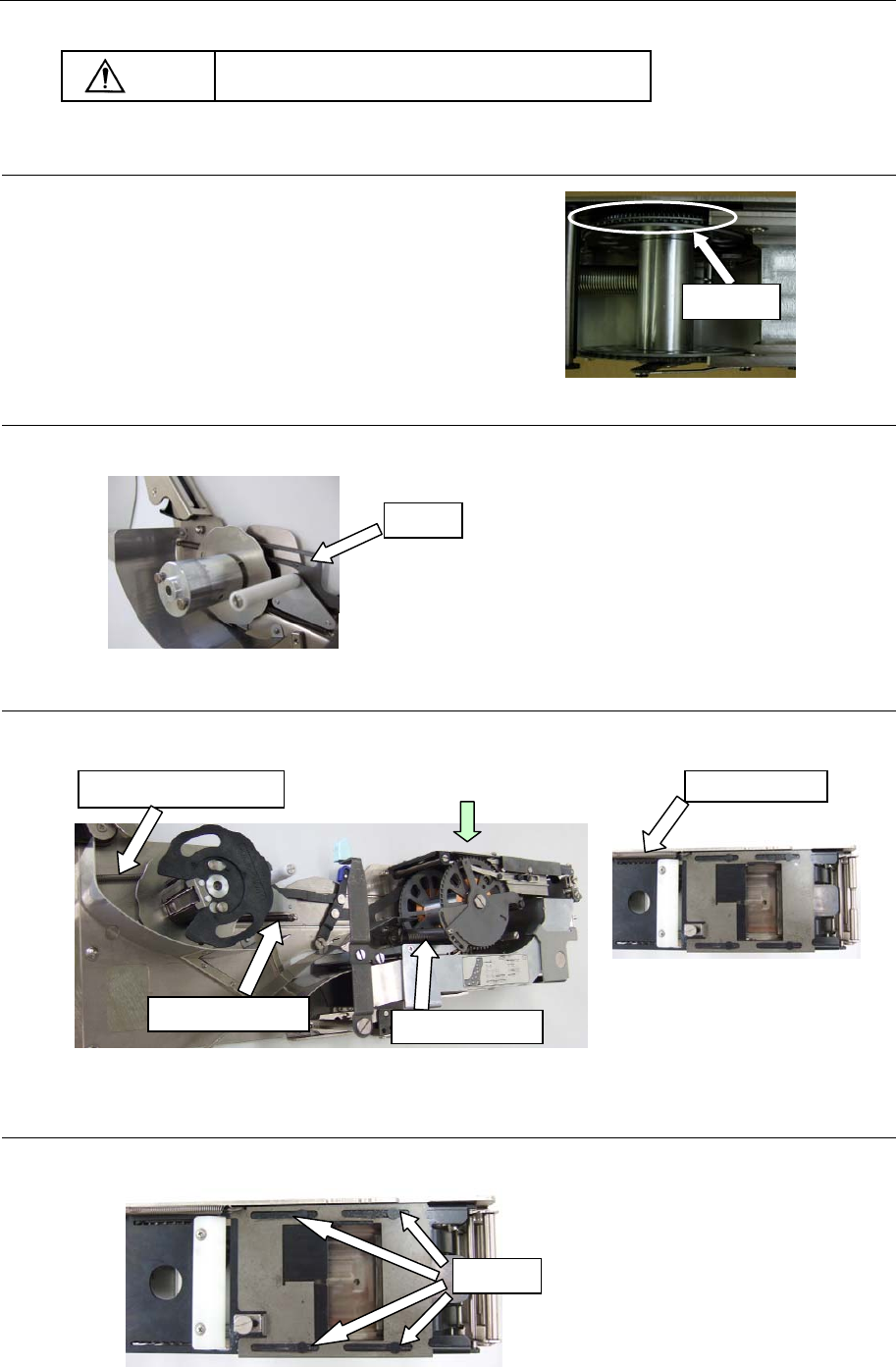

3-5.加油
定期维修期间以外，清扫供料器时，润滑脂如果脱落的话，也请涂抹阿尔巴尼亚润滑脂。
注意
请使用阿尔巴尼亚润滑脂。
3-5-1.
棘轮盘
请向棘轮盘的齿间涂抹润滑脂。
①请在四周8个部位涂抹填埋齿谷。
②转动3周棘轮盘，让其充分涂匀。
3-5-2.活动环
向活动环的长孔部涂抹阿尔巴尼亚润滑脂。活动手动杆，让其充分涂匀。
3-5-3.向各弹簧涂抹润滑脂
请向下列的弹簧钩涂抹阿尔巴尼亚润滑脂。
3-5-4.遮挡器活动部
请向遮挡器活动部涂抹润滑脂。
活动环
棘轮盘
图 3-5-1
图 3-5-2
返回弹簧
卷绕弹簧
卷绕辅助弹簧
A 视图
A
遮挡器弹簧
图 3-5-3
活动部
图 3-5-4
FTF32—56R 使用说明书 Rev.00
30
4.定期更换零部件
4-1. 定期更换零部件表
No. 货号 品名 数量 更换期间
1 E6117706A00 棘轮爪 1 １年
2 E6112706R00 止动器爪 1 １年
3 E6128706R00 辅助止动器爪 1 １年
4-2. 需要工具
十字形螺丝刀（No.１）
一字形螺丝刀(5.5×0.7mm､4.5×0.6mm)
六角扳手（1.5mm）
箱形螺丝刀（5.5N･m、10N･m）
尖嘴钳
镊子
检测规（厚度带或间隙规）厚度0.1mm、0.3mm
润滑脂(牌名：阿尔巴尼亚润滑脂）
供料器调整夹具
4-3.定期更换零件的更换方法

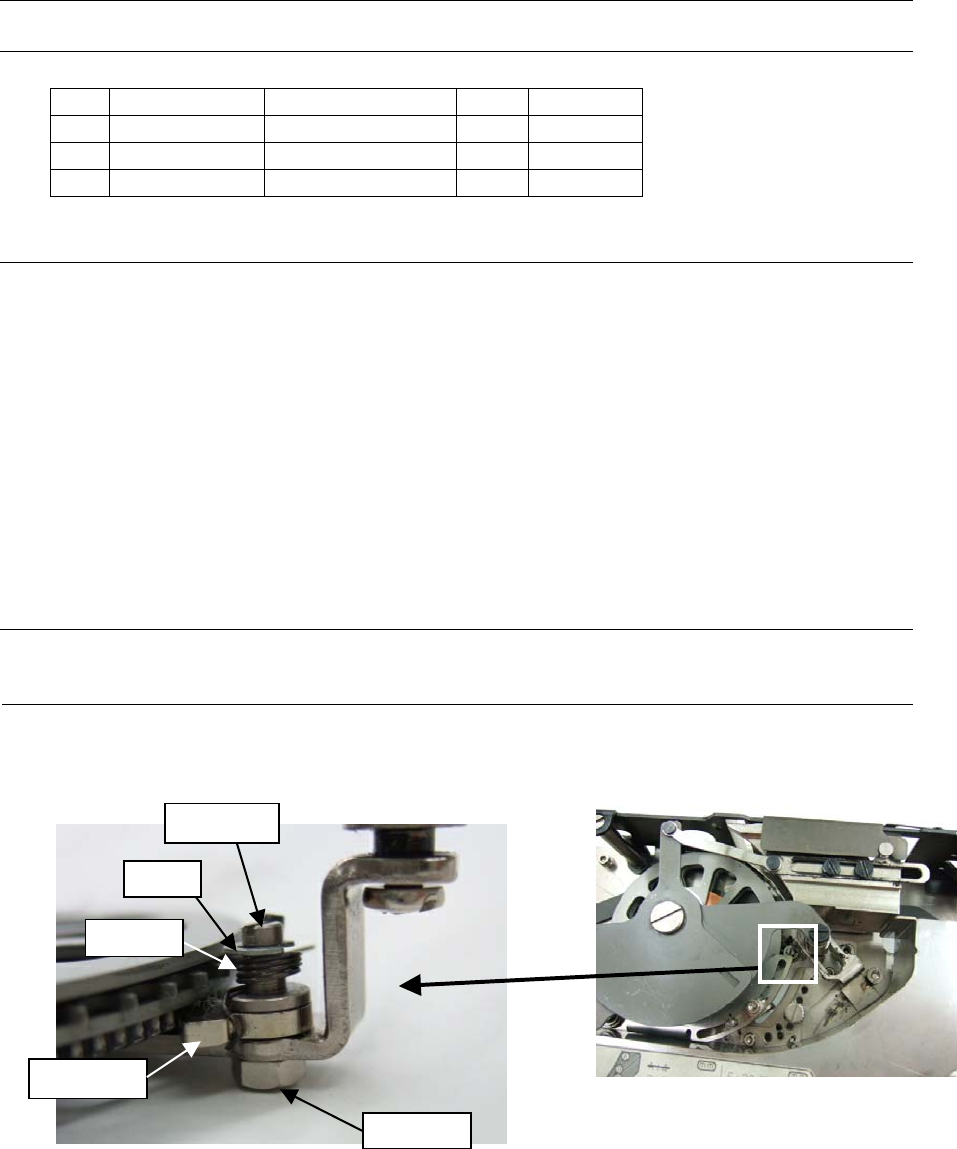

4-3-1.棘轮爪的更换
1)棘轮爪的构成
偏心轴
E形环
捻状弹簧
棘轮爪
六角扳手
图 4-3-1
