FTF32—56R 使用说明书 Rev.00 14 ③拉手动传送杆进行传送，请确认是否可以听到表示确实传送的、《喀喳音》。平均1次推顶传 送距离为2mm。(12mm带时可以听到6次推顶音。) ④请在棘轮盘一圈的4处以上确认传送状态。 ⑤传送不到位时，请进行以下的调整。 《调整方法》 a)拧松2个止动板固定螺丝和偏心轴固定螺丝(背 面)。 b)用止动器偏心轴调整止动板。 c)调整后， 按照止动板固定螺丝、 偏心轴固定螺丝 的顺序拧紧螺丝。…
FTF32—56R 使用说明书 Rev.00
13

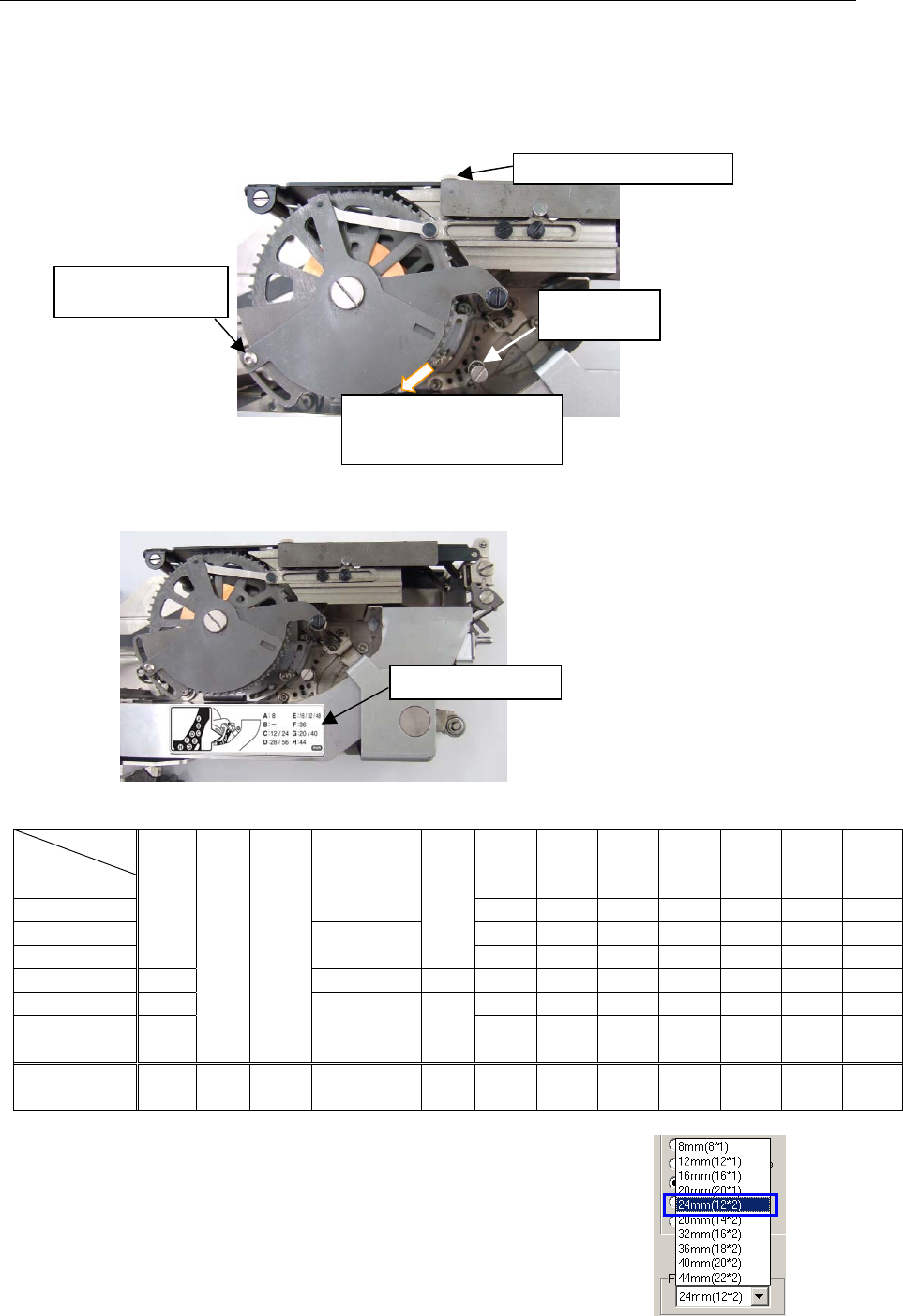

2-3. 传送间距的变换（间距变换仅限于表 2-3-1 记载的机种）
＜顺序＞
1)止动器的变换
①拧松遮挡器止动器固定螺丝和遮挡器拨杆固定螺丝，卸下止动器。
拧松棘轮爪止动器固定螺丝，把棘轮爪止动器移动到最后的位置。
②请根据使用的供料带传送间距变换止动器的位置。有关固定位置，请参照排出导向辊的间距
变换标签。
表2-3-1 传送间距的设定表
传送间距
机种
8mm 12mm 16mm 20mm 24mm 28mm 32mm 36mm 40mm 44mm 48mm 56mm
FF32FR － － － － － － －
FF32FR-OP
10×2 －
14×2 16×2 － － － － －
FF44FR － － － － － － －
FF44FR-OP
8×1
－ 20×1
12×2
14×2 16×2 18×2 20×2 22×2 － －
FF564R － － － － － － － － － －
FF568R － 14×2 16×2 － － － － －
FF56FR － － － － － － －
FF56FR-OP
8×1
12×1 16×1
－ 20×1 12×2
14×2 16×2 18×2 20×2 22×2 16×3 14×4
止动器安装
位置
A C E B G C D E F G H E D
*注）数字是贴片机的程序设定的平均1间距×推顶次数的设定值。
24mm传送（12×2）时，请安装到 “C”孔，把贴片机的「程序编
辑」→「元件数据」的“传送间距”设定为表的数字（12×2）。
图 2-3-1
图 2-3-2
遮挡器杆固定螺丝
（2mm 六角扳手）
把棘轮爪止动器固定螺丝
（2.5mm 六角扳手）移动到
最后面的位置（最下方）。
止动器
(一字形螺丝）
遮挡器止动器固定螺丝
间距变换标签
FTF32—56R 使用说明书 Rev.00
14

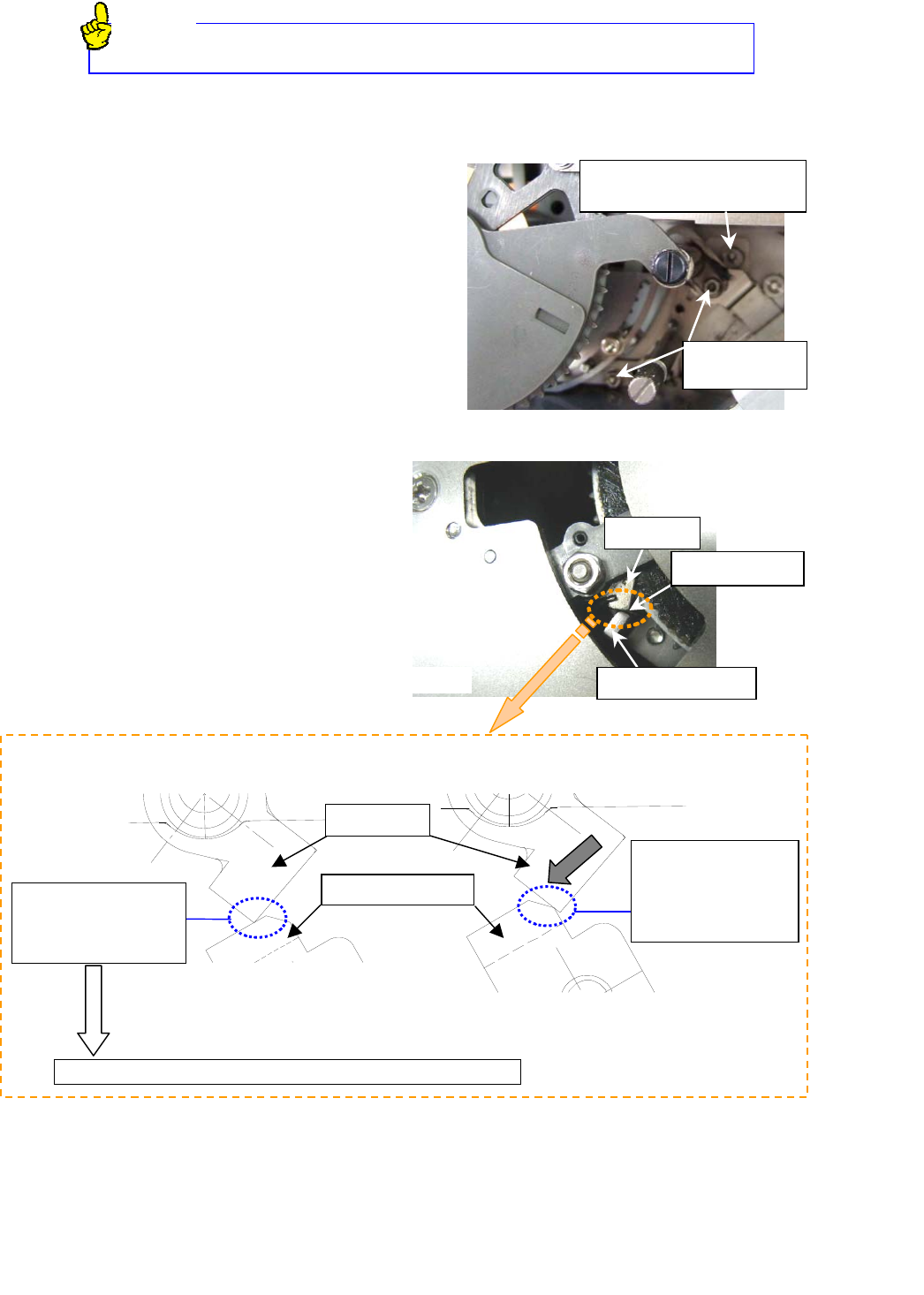

③拉手动传送杆进行传送，请确认是否可以听到表示确实传送的、《喀喳音》。平均1次推顶传
送距离为2mm。(12mm带时可以听到6次推顶音。)
④请在棘轮盘一圈的4处以上确认传送状态。
⑤传送不到位时，请进行以下的调整。
《调整方法》
a)拧松2个止动板固定螺丝和偏心轴固定螺丝(背
面)。
b)用止动器偏心轴调整止动板。
c)调整后，按照止动板固定螺丝、偏心轴固定螺丝
的顺序拧紧螺丝。
d)请再次在棘轮盘一圈的4处以上确认传送状态。
2)棘轮爪止动器的调整
①在推顶了推顶杆后的状态下调整棘轮爪止
动器的位置，让棘轮爪和棘轮爪止动器的
间隙为 0～0.1mm，然后用棘轮爪止动器固
定螺丝(M3 六角孔螺丝 1 个)进行固定棘轮
爪止动器。
※请确认棘轮爪止动器的固定位置。
把棘轮爪止动器向左方向靠紧，然后固定棘轮爪止动器。
②请在棘轮盘一圈的 4 处以上确认传送状态。
传送供料带时，转过棘轮盘的一个齿后发出的「喀喳」的声音。
《推顶音》
止动板固定螺
丝
·偏心轴固定螺丝（背面）
·止动器偏心轴
图 2-3-3
按压棘轮爪的顶点。
→发生传送过度。
棘轮爪止动器
棘轮爪
按压棘轮爪止动
器
不要让棘轮爪向
箭
头方向浮起。
＜传送过度＞
＜正常＞
棘轮爪
棘轮爪止动器
间隙 0～0.1mm
图 2-3-4
FTF32—56R 使用说明书 Rev.00
15

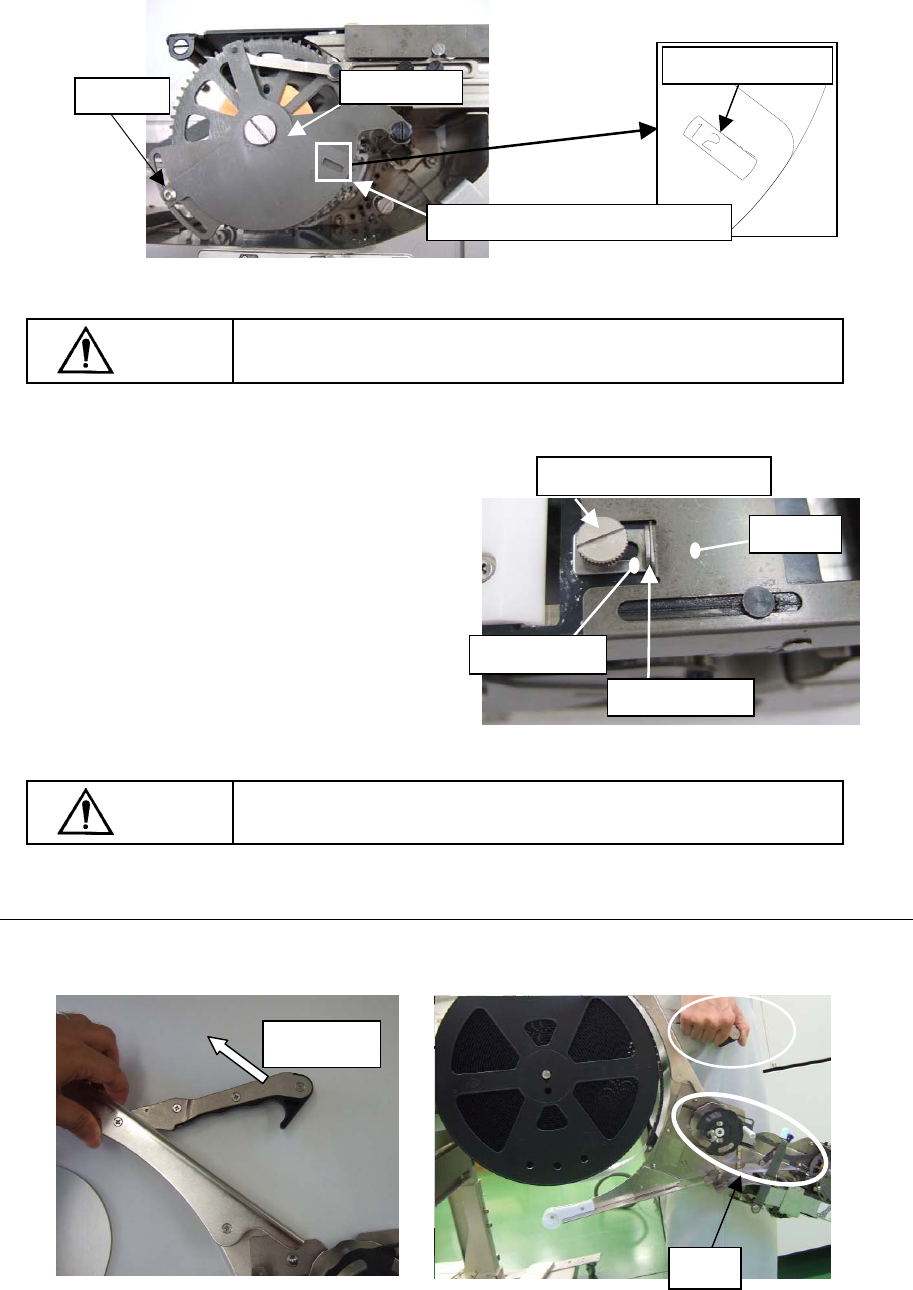

3)遮挡器行程的调整
把遮挡器杆的位置对准供料带的传送间距，然后用固定螺丝进行固定。
注意
遮挡器的行程不正确的话，有可能发生供料带的传送不良或供料
器损坏。
4)遮挡器止动器的调整
在推顶杆下降的状态下，把遮挡止动器和遮挡
器的间隙调整到 0.5～1mm，然后用遮挡器制
动器固定螺丝固定好遮挡器止动器。
注意
如果调整不良，更换供料带后关闭遮挡器时，有可能因遮挡器不
能进入遮挡器驱动销，而使遮挡器发生破损。
2-4.带式供料器的移动
请抬起带式供料器的夹紧部，用手牢牢地拿着夹紧器移动。
遮挡器止动器固定螺丝
遮挡器止动器
遮挡器
间隙 0.5～1mm
固定螺丝
A部
图 2-3-5
遮挡器杆
图 2-3-6
图 2-4-1
把数字调整为供料带的传送间距。
12mm 间距时
夹紧部
