FTF32—56R 使用说明书 Rev.00
34
4-3-3.辅助止动器爪的更换
1)辅助止动器爪的构成
2)更换顺序
①拧松偏心轴固定螺丝，取出各弹簧的止动器爪。
②更换辅助止动器爪。（此时，应往爪的内径部分涂抹润滑脂。）
③按照图 8-2-7 进行安装，让弹簧钩挂到下图的销子上，从背面临时固定固定螺丝。此时，进
行传送，确认此爪是否可以进行推顶。
④转动偏心轴，调整成传送时止动器爪和辅助止动器爪可以同时进入棘轮盘的谷里。
调整后，用固定螺丝固定偏心轴。
⑤再次确认止动器爪和辅助止动器爪是否可以同时进入棘轮盘的谷里。
平行销
插入平行销让钩可以
挂上。
从背面利用此孔
用固定螺丝进行
固定。
辅助
止
动
器环
辅助
止
动
器爪
片芯轴
偏
心
轴固定螺
丝（
背面
）
偏
心
轴
辅助
止
动
器爪
环
辅助
止
动
器环
图 4-3-9
图 4-3-10
FTF32—56R 使用说明书 Rev.00
35
5.选项
5-1. 带盘安装座
与向供料器元件槽的安装方法相同，固定带式供料器，是为进行带盘更换作业的带盘安装座。
为了在正确地保持供料器的状态下安装供料带，它可以提高供料带的安装性，节省作业空间，
防止供料器掉落。
①带盘安装座(无脚) ②带盘安装座（带脚）
用螺丝把安装座固定到机台等上使用。
5-2.轧花座
元件的宽度和长度都长，深度浅的类型时，把轧花座放置到带式供料器的元件吸附位置，可以
提高吸附元件的稳定性。
可以使用轧花座的轧花深度 H：1.0mm～8.0mm
注）对应机种为 FTFR（FF***R）。过去的 FTF 机种不能使用。
FTF32—56R 使用说明书 Rev.00
36

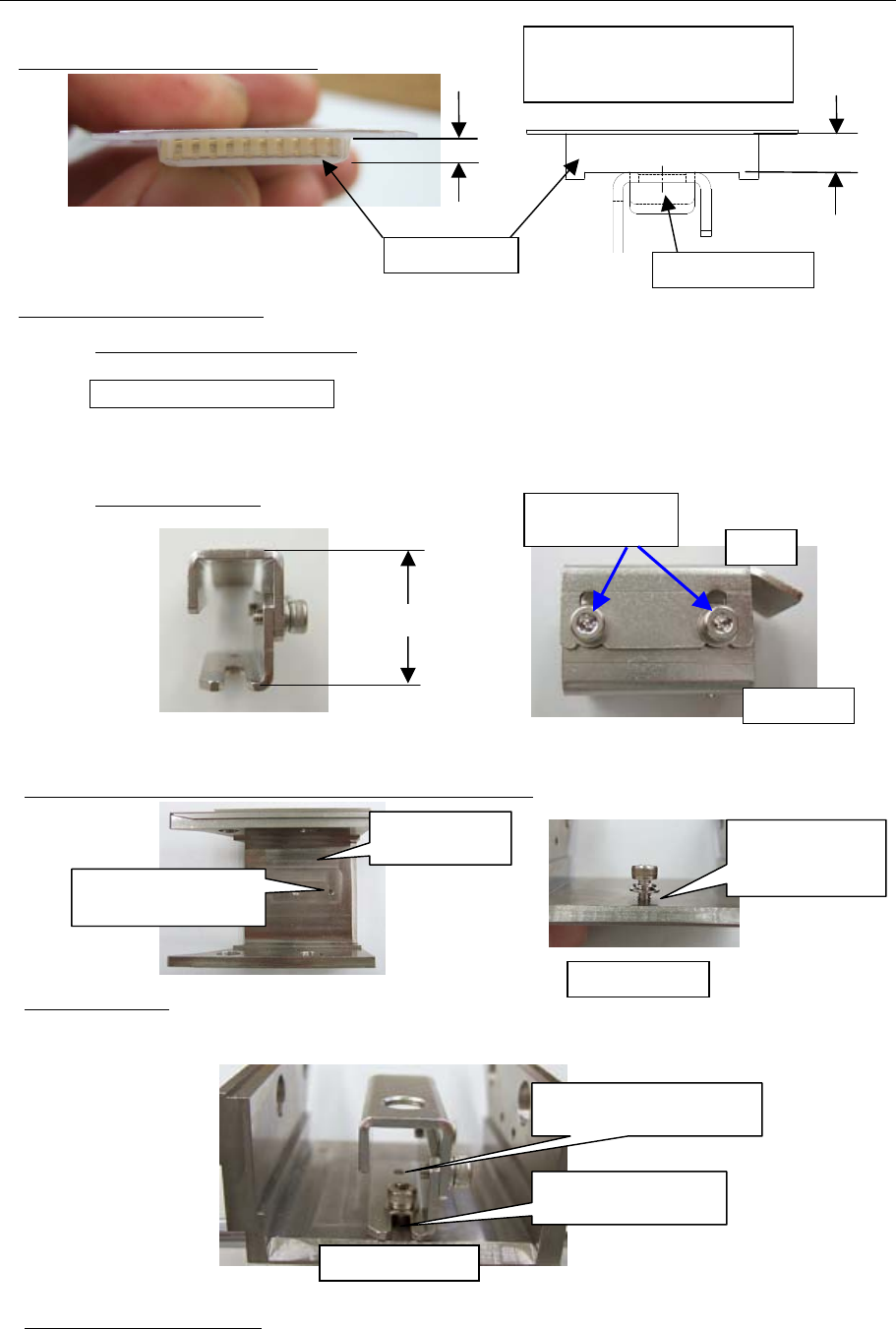

5-2-1.安装方法
1)测定传送带的轧花深度（A）。
2)调整轧花座的高度尺寸。
a. 计算调整的轧花座高度（B）。
计算式 ： 26.5mm－A＝B
例） 轧花深度为 3mm 时
26.5mm－3mm＝23.5mm ⇒ 请把轧花座高度调整到 23.5mm。
b. 调整轧花座高度。
※注）调整高度时，请把轧花座上面和安装面调整成平行。
3)临时带式供料器主体的导向块上的螺丝(拧 2 圈左右)。
4)放入轧花座。
放到可以让刚才安装的螺丝卡住的位置。
5)拧紧 M3 螺丝进行固定。
A
拧送者 2 个螺丝
进行调整。
B
安装面
上面
把螺丝（M3×6）安装
到定位孔
安装状态
调整为稍稍有一
点间隙。
（3mm 左右）
导向块
（元件吸附部）
插入到轧花座的Ｕ槽
里
后侧的孔
放入轧花座的凸起部。
安装状态
轧花为上述的形状测定
A
时，请在连接轧花座的部位
进行测定。
A
轧花座
传送带
