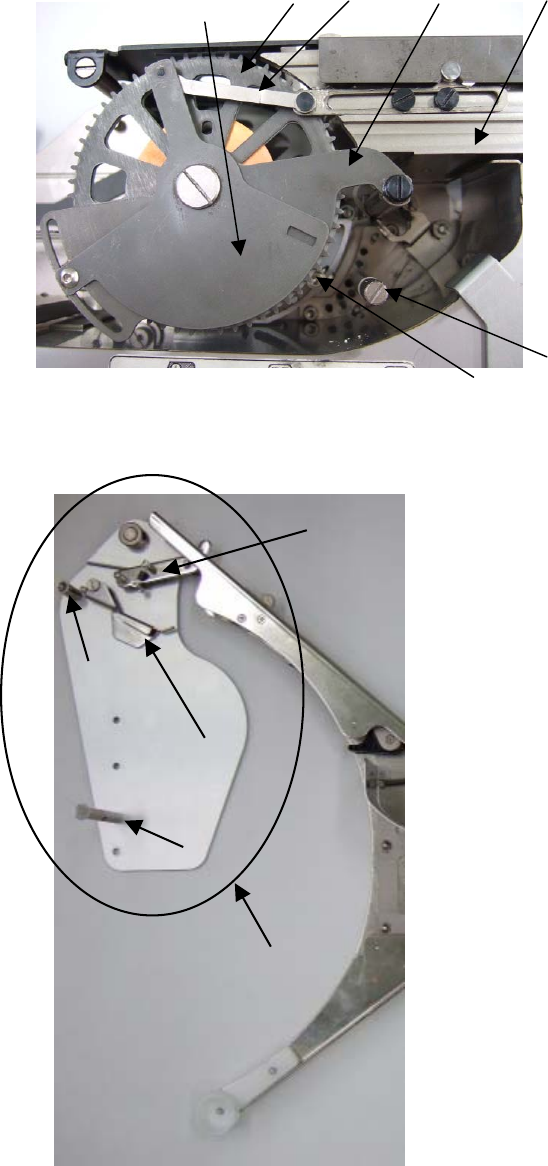

①棘轮盘
②遮挡器杆
③遮挡环
④遮挡器杆环
⑤止动器
⑥导向块
⑦棘轮爪止动器
①带盘架
②带盘架钩
③带盘制动器
④带盘钩轴
⑤带盘架轴
图 1-3-2
图 1-3-3
①
②
③
④
⑤
⑥
②
③
④
①
⑤
⑦
FTF32—56R 使用说明书 Rev.00
6
2.使用方法
2-1. 带盘的安装和拆卸
2-1-1. 带的安装方法
1) 请向箭头方向按压上盖钩，解除钩的
锁定。
2）请朝箭头方向上抬上盖，准备
安装带。
3) 请向箭头方向按压带盘制动器(图2-1-3)，把带盘安装到带盘钩轴。安装了带盘后，把带盘
制动器顶到带盘外周的凸缘上。
注意
安装了带盘制动器后，请确认带盘外周凸缘部和带盘制动器应相接触着。(图
2-1-3)
如果带盘制动器安装得不正确，就不能发挥正常的功能。
注意
带的安装时，需要一定的护带接头长度。长度不足时，请用对接用的连接带连接
已经使用完的带的护带。
带盘外周凸缘部
带盘钩轴
带盘制动器
上盖钩
上盖
図 2-1-2
图 2-1-3
图 2-1-1
FTF32—56R 使用说明书 Rev.00
7
4）请把传送带穿过供料器上部通道(箭头的
方向)，然后拉出到上盖的下面。
5）请把护带穿过上盖的剥离槽。
6）把传送带的孔安装到棘轮盘的齿上，然后
关好上盖。
7）向锁定方向按上盖钩，锁定好挂钩。
护带
剥离槽
请确认链轮盘的传
送齿是否确实地进
入到传送带的孔
里。
图 2-1-4
图 2-1-5
图 2-1-6
关好上盖。
锁定好挂钩。
※确认上盖钩是否正常地关闭。注意
不要折皱。
图 2-1-7
