FTF32—56R 使用说明书 Rev.00 37 6) 确认传送带是否挂好。 ①送传送带的空的部分(没有元件的部分)，确认传送带是否没有变形。 ②在间隔位置，从上方轻轻地按压元件，确认元件是否没有下沉或浮起。 ③如果在上述的①、②步骤时发现不良时，请根据贴状实物重新调整 B 尺寸。 ※使用时的注意事项 使用其他的元件带时，请重新调整高度或者卸下轧花座。 如果供料带的轧花部分和此轧花座不相吻合，就有可能造成元件或供料器的故障。
FTF32—56R 使用说明书 Rev.00
36
5-2-1.安装方法
1)测定传送带的轧花深度（A）。
2)调整轧花座的高度尺寸。
a. 计算调整的轧花座高度（B）。
计算式 ： 26.5mm－A＝B
例） 轧花深度为 3mm 时
26.5mm－3mm＝23.5mm ⇒ 请把轧花座高度调整到 23.5mm。
b. 调整轧花座高度。
※注）调整高度时，请把轧花座上面和安装面调整成平行。
3)临时带式供料器主体的导向块上的螺丝(拧 2 圈左右)。
4)放入轧花座。
放到可以让刚才安装的螺丝卡住的位置。
5)拧紧 M3 螺丝进行固定。
A
拧送者 2 个螺丝
进行调整。
B
安装面
上面
把螺丝（M3×6）安装
到定位孔
安装状态
调整为稍稍有一
点间隙。
（3mm 左右）
导向块
（元件吸附部）
插入到轧花座的Ｕ槽
里
后侧的孔
放入轧花座的凸起部。
安装状态
轧花为上述的形状测定
A
时，请在连接轧花座的部位
进行测定。
A
轧花座
传送带
FTF32—56R 使用说明书 Rev.00
37
6) 确认传送带是否挂好。
①送传送带的空的部分(没有元件的部分)，确认传送带是否没有变形。

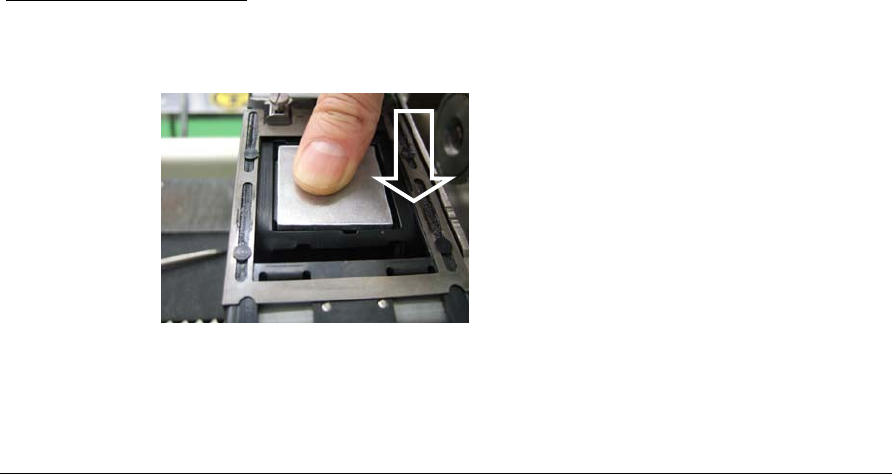

②在间隔位置，从上方轻轻地按压元件，确认元件是否没有下沉或浮起。
③如果在上述的①、②步骤时发现不良时，请根据贴状实物重新调整 B 尺寸。
※使用时的注意事项
使用其他的元件带时，请重新调整高度或者卸下轧花座。
如果供料带的轧花部分和此轧花座不相吻合，就有可能造成元件或供料器的故障。
FTF32—56R 使用说明书 Rev.00
38
6.发生吸附不良时的故障修理
6-1.供料带被传送时
症 状
1次 2次 3次
处理措施内容
详细
1.上盖剥离缝隙部有带屑、
脏污。
清扫吸附位置 3-4-1
2.上盖剥离缝隙部有伤痕、
变形、撞痕。
更换上盖
3-4-2-5
3 没有安装带架。 安装带架 2-1
4.带架打滑。 护带脱落。 安装护带 2-1
单通离合器不良。 更换单通离合器 3-4-2-45.带架转动不良。
卷绕弹簧损伤。 更换弹簧 3-4-2-4
6.导向辊转动不良。 清扫导向辊 3-4-1-6
护带不能卷取
7.上盖剥离缝隙部上没有
安装护带。
安装护带 2-1
3-4-2-4
1.安装面上有异物。 除去异物 3-4-1-7
2.定位销变形、磨损。 更换定位销 3-4-2-1
3.锁定架有伤痕、变形。 更换锁定架 3-4-2-2
4.锁定架固定螺丝松动。 检查锁定架
调整分离位置
3-4-2-3
3-4-2-7
元件槽上面附着元件或
异物。
除去异物 2-5
没有安装锁定轴V槽(元
件槽)。
重新安装锁定返回杆 2-5
5.锁定返回杆没有正确地
安装。
锁定返回杆撞击感强或
没有。
调整锁定返回杆 3-4-2-3
吸附位置偏离
6.带行走部有伤痕、脏污。 清扫带行走部 3-4-1
1.遮挡器和供料带的间隙
过大。
遮挡器变形。 更换上盖 3-4-2-5
2.遮挡器和元件的位置。 遮挡器杆调整不良。 调整遮挡器杆 2-3
元件跳起
3.上盖和带的间隙过大。 调整上盖 ―
1.遮挡器盖住了元件。 遮挡器杆调整不良。 调整遮挡器杆 2-3
2.传送过度。 棘轮止动器调整不良。 调整棘轮止动器 2-3
元件用完错误
3.在分离位置的带传送范
围内没有元件。
确认带盘 ―
1.遮挡器盖住了元件。 遮挡器杆调整不良。 调整遮挡器杆 2-3 元件立起
2.传送过度。 棘轮止动器调整不良。 调整棘轮止动器 2-3
供料带不良 1.规格外尺寸元件/供料
带。
使用规格尺寸品 ―
吸嘴选择不良。 重新选择吸嘴 ― 1.吸嘴。
吸嘴堵塞。 更换或清扫吸嘴 ―
2 激光器的脏污。 清扫激光器 ―
贴片机的状态
3.真空压过低。 空气滤清器脏污、积水 更换空气滤清器和排水 ―
