FTF32—56R 使用说明书 Rev.00 23 3-4-1-5 锁定架部的检查 【处理措施】在锁定架部粘附了带屑时 ①请用空气喷吹的方法除掉带屑。 3-4-1-6 压辊部的检查 【处理措施】粘附了带屑、脏污时 ①请用空气喷吹方法除掉带屑。 ②空气喷吹不能除掉的脏污、带屑，请用干燥的清洁棉纱擦拭。 ③仍然不能除掉时，请把酒精浸到棉纱等上进行清洁。 【处理措施】压辊的转动不顺畅时 ① 请用空气喷吹的方法除去压辊轴上的异物。 3-4-1-…
FTF32—56R 使用说明书 Rev.00
22
3-4-1-3 棘轮盘的检查
【处理措施】粘附了带屑时
①请通过空气喷吹除掉粘附的带屑。
3-4-1-4 供料带行走部的检查
【处理措施】在供料带行走部残留的残带时
① 请除去残带。
【处理措施】在供料带行走部粘附了油脂、带屑时
①请用空气喷吹或棉纱等除掉异物。
②脏污严重时，请把酒精浸到棉纱等上清除。
【处理措施】在供料带行走部出现伤痕和破损时
① 请更换零部件。
A
视图
供料带行走部
图 3-4-4
图 3-4-5
图 3-4-6
A
FTF32—56R 使用说明书 Rev.00
23
3-4-1-5 锁定架部的检查
【处理措施】在锁定架部粘附了带屑时
①请用空气喷吹的方法除掉带屑。
3-4-1-6 压辊部的检查
【处理措施】粘附了带屑、脏污时
①请用空气喷吹方法除掉带屑。
②空气喷吹不能除掉的脏污、带屑，请用干燥的清洁棉纱擦拭。
③仍然不能除掉时，请把酒精浸到棉纱等上进行清洁。
【处理措施】压辊的转动不顺畅时
① 请用空气喷吹的方法除去压辊轴上的异物。
3-4-1-7 安装基准面(底面)有伤痕、粘附异物
【处理措施】粘附了异物时
① 请用气枪等除掉异物。
【处理措施】咬住异物时或出现凸凹的伤痕时
① 有可能发生吸附位置精度降低，无法修复的情况。此时需要更换零部件和重新调整吸附
位置。
锁定架部
导向辊
安装基准面
图 3-4-7
图 3-4-8
图 3-4-9
FTF32—56R 使用说明书 Rev.00
24
3-4-2.各部的确认
请确认各部的磨损、变形、动作情况，进行清扫、更换零部件、调整。
3-4-2-1 定位基准销的磨损、变形
请确认基准销是否没有磨损、变形。
【处理措施】基准销磨损变形时
①需要更换零部件和重新调整吸附位置。
注意
调整时需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。
3-4-2-2 锁定架和柱塞板的伤痕、变形
请确认锁定架、柱塞板的结合部是否没有伤痕、变形。
【处理方法】锁定架和柱塞板有伤痕、变形时
①需要更换零部件和重新调整吸附位置。
注意
调整时需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。

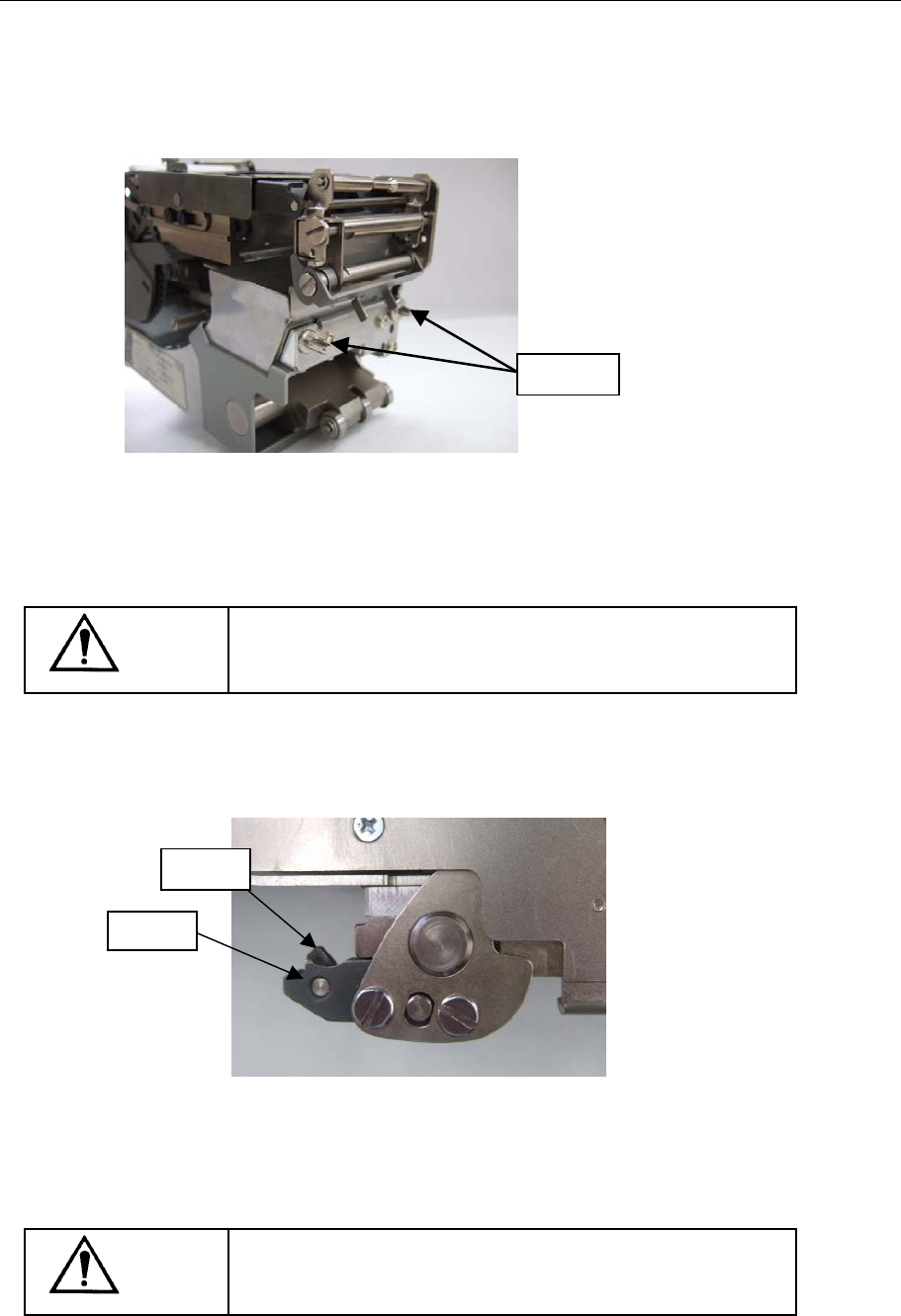

基准销
柱塞板
锁定架
图 3-4-10
图 3-4-11
