FTF32—56R 使用说明书 Rev.00
32

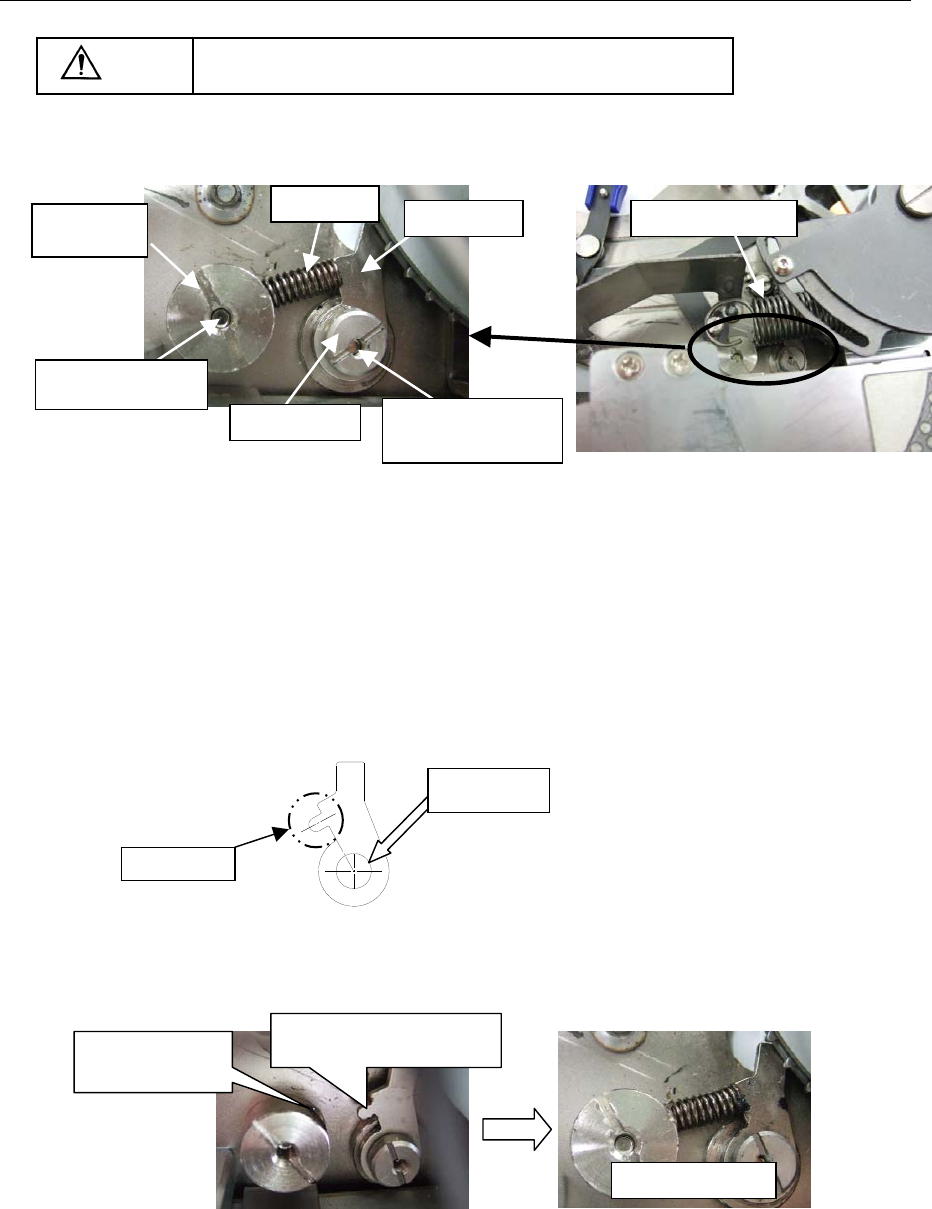

4-3-2.止动器爪的更换
注意
进行更换作业时，需要使用供料器调整夹具。
（分离间隔位置需要重新调整）
1)止动器爪的构成
2)更换顺序
① 卸下返回弹簧。
② 逆时针转动止动器弹簧锁定器，卸下压缩弹簧。
③ 拧松背面的偏心轴固定螺丝，卸下偏心轴。
④ 更换了止动器爪后，重新安装偏心轴，然后用偏心轴固定螺丝进行临时固定。
（此时，请往止动器爪的下列部分涂抹润滑脂。）
⑤ 请把压缩弹簧安装成下图的状态。
⑥ 从背面用止动器弹簧部固定螺丝固定止动器弹簧部。
⑦ 安装返回弹簧。
⑧ 用供料器调整夹具调整止动器爪的位置（调整 Y 方向的间隔位置）。
把弹簧的端部
插入此孔。
安装成弹簧内径套上此
突起。
弹簧安装情
况
止动器弹簧
锁定器
止
动
器
弹簧锁定
器
固定螺丝（背面）
偏心轴
止动器爪固定螺
丝（背面）
压缩弹簧
止
动
器爪
返回弹簧
涂抹润滑脂
涂抹润滑脂
图 4-3-4
图 4-3-5
FTF32—56R 使用说明书 Rev.00
33
⑨ 请按照 4-3-1 的说明调整棘轮爪的殆及位置的间隙。
⑩ 确认传送量。
(a)打开上盖，向链轮盘的齿施加逆转方向荷重（8Ｎ～10Ｎ），使其不容易转动（为了形成
与挂了带相同的状态）。
(b)拉手动传送杆，成为传送的状态。
(c)在上述的状态下，请确认止动器爪是否在下图所示的合适位置。
(d)如果不在合适位置，请调整止动板。
请拧松止动板固定螺丝和偏心轴固定螺丝之后，转动止动器偏心轴，调整止动器的位置。
注意
调整时，需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。
偏心轴固定螺丝（背面）
止动器偏心轴
止动板固定螺丝
图 4-3-6
图 4-3-7
传送过度
传送不足
ラチェットホイール
止动器爪
间隙
顶到两侧的状态
（间隙 0～0.1mm）
合适位置
间隙
8～10Ｎ
图 4-3-8
FTF32—56R 使用说明书 Rev.00
34
4-3-3.辅助止动器爪的更换
1)辅助止动器爪的构成
2)更换顺序
①拧松偏心轴固定螺丝，取出各弹簧的止动器爪。
②更换辅助止动器爪。（此时，应往爪的内径部分涂抹润滑脂。）
③按照图 8-2-7 进行安装，让弹簧钩挂到下图的销子上，从背面临时固定固定螺丝。此时，进
行传送，确认此爪是否可以进行推顶。
④转动偏心轴，调整成传送时止动器爪和辅助止动器爪可以同时进入棘轮盘的谷里。
调整后，用固定螺丝固定偏心轴。
⑤再次确认止动器爪和辅助止动器爪是否可以同时进入棘轮盘的谷里。
平行销
插入平行销让钩可以
挂上。
从背面利用此孔
用固定螺丝进行
固定。
辅助
止
动
器环
辅助
止
动
器爪
片芯轴
偏
心
轴固定螺
丝（
背面
）
偏
心
轴
辅助
止
动
器爪
环
辅助
止
动
器环
图 4-3-9
图 4-3-10
